弧形法兰安装式半包围防护壳体结构

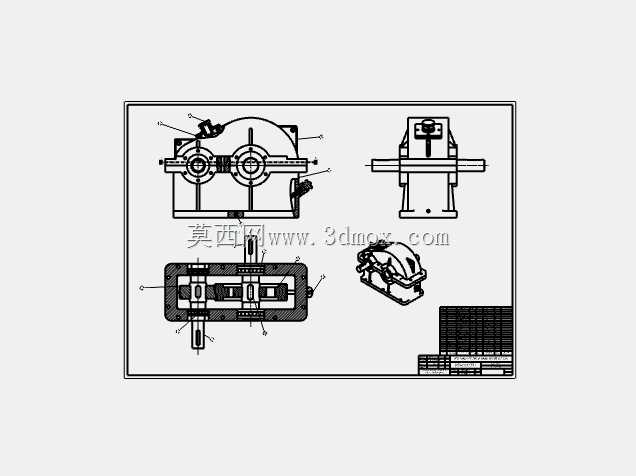

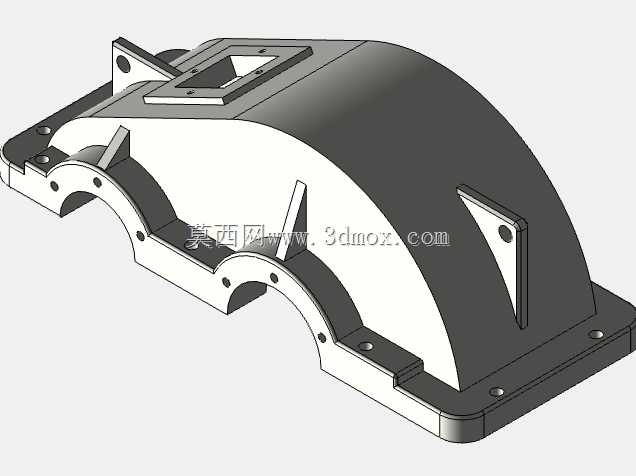

　　这款半包围弧形防护壳体，主要应用在需要对旋转传动部件做半侧遮挡防护的工业设备场景中，常见于带外露联轴器、半露齿轮组的动力传输工位，也可适配小型动力输出端的外侧防护需求，避免生产过程中杂物卷入传动副，同时阻隔传动部件运行时带起的润滑油飞溅，维持工位周边清洁。从结构功能来看，壳体整体采用半圆弧曲面作为主体轮廓，曲面弧度完全匹配所包覆部件的回转外径，安装后与内部回转件预留均匀的安全间隙，既不会在设备运行时产生运动干涉，也能最大化压缩防护结构占用的横向安装空间，适合设备布局紧凑的生产线改造场景。

　　底部一体化延伸出的法兰安装边，沿圆弧走向均匀布置沉头安装孔，安装时可直接通过内六角螺栓固定在设备的基座安装面上，沉头孔设计能让螺栓头完全没入安装面以下，不会在壳体外侧形成凸起，避免积灰也防止人员剐蹭。壳体顶部预留的方形安装凸台，带有四个定位安装孔，可适配观察窗盖板、传感器安装支架或者注油接头的固定需求，不用在壳体上二次打孔加工，减少现场改造的工作量。曲面外侧设置的多道三角形加强筋，分别连接顶部凸台、侧边安装耳与底部法兰边，针对薄板类壳体容易出现的共振变形问题做了结构强化，即使设备运行时存在持续振动，壳体也不会出现薄壁震颤的异响，长期使用也不会因为应力集中出现焊缝开裂或者板材变形的问题。

　　两侧延伸出的带孔安装耳，可额外连接侧面的挡板或者管线固定支架，拓展防护范围。设计过程中优先考虑了安装对位的便利性，底部法兰边的其中两个安装孔做了稍大的公差设计，现场安装时可以先穿入这两个孔位的螺栓做临时固定，调整壳体与内部回转件的同轴度后再拧紧全部固定螺栓，降低现场安装的对位难度。安装边界方面，壳体底部法兰的安装孔位中心距完全匹配常规120mm中心距的基座安装孔，整体横向安装宽度不超过220mm，纵向高度从安装基面算起不超过110mm，适配包覆的回转部件最大外径不超过150mm，安装后壳体最外侧突出安装基面的距离不超过130mm，不会占用过多设备周边的操作空间。

　　壳体的圆弧曲面与底部法兰边采用圆弧过渡连接，没有直角积灰死角，日常清洁时可以直接用抹布擦拭表面，不会残留油污与生产碎屑。侧边的安装耳突出壳体侧面的距离控制在20mm以内，不会与周边的管线、相邻设备部件产生干涉。针对不同的使用场景，这款壳体既可以采用钣金折弯焊接成型，也可以通过铸造一次成型，曲面部分的壁厚保持均匀，不管是焊接还是铸造都能减少加工变形量，后续做表面喷涂处理时也不会因为壁厚不均出现涂层厚薄不一的问题。实际使用中，这款防护壳体不需要做额外的结构改动，就可以直接适配多数小型动力传输工位的半侧防护需求，安装后不需要频繁拆卸维护，仅在设备大修时拆开检查内部传动部件状态即可，结构可靠性足以满足工业现场长期连续运行的使用要求。
