相机三脚架适配支撑固定座结构设计

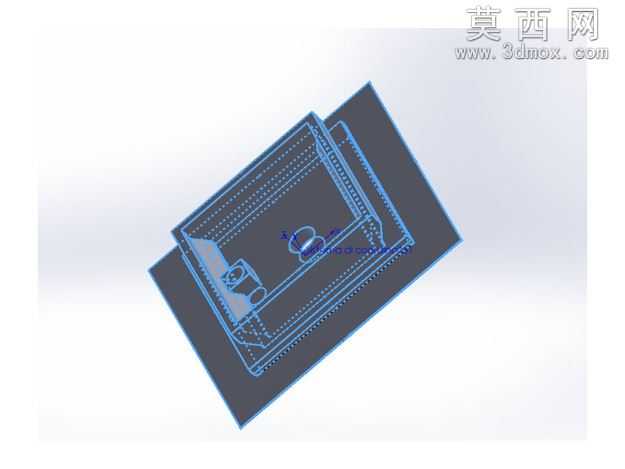

本作品为适配相机与三脚架连接的支撑固定结构，采用三维参数化建模方式完成整体设计，建模过程中严格遵循摄影配件的装配公差要求，对支撑座的卡接槽、螺纹安装位做了精准的尺寸约束，确保与相机底部、三脚架快装板的匹配精度。整体结构采用一体化卡合式设计，主体为贴合相机底部轮廓的承托基座，侧边设置有定位挡边，可在安装时快速对齐相机底部的限位区域，避免安装过程中出现偏移错位；基座上预留了标准1/4 x20规格的螺纹安装孔位，该孔位做了沉台加固处理，可有效分散螺丝锁紧时的应力，避免长期使用出现孔位开裂的问题，同时预留了可选的3毫米螺丝角块安装位，用户可根据自身使用需求选择是否加装辅助固定结构，提升重载场景下的连接稳定性。建模过程中对支撑座的壁厚做了均匀化处理，所有转角位置均设置了合理的圆角过渡，既避免3D打印过程中出现应力集中导致的翘边变形，也能去除尖锐边角防止刮蹭相机漆面。材质设定上适配3D打印工艺需求，主体结构选用高强度光敏树脂或PLA材质的预设参数，表面做哑光磨砂质感处理，既提升握持安装时的摩擦力，也能避免与相机底部接触时产生划痕。设计思路围绕轻量化与实用性展开，在保证结构强度的前提下，对基座非受力区域做了合理的镂空减材处理，有效降低打印成本与成品重量，不会给相机携带增加额外负担；整体结构无需复杂的支撑即可完成FDM或光固化3D打印，打印完成后仅需简单去除毛边即可直接装配使用，无需额外的后处理工序。结构上充分考虑了日常使用的场景需求，支撑座与相机接触的面设置了微凸的防滑纹理，可增大与相机底部的摩擦力，即使在长时间户外拍摄、相机搭载较重镜头的情况下，也能保证连接稳固不出现松脱滑落的问题；侧边的定位挡边高度经过反复调整，既不会遮挡相机底部的电池仓盖，也不会影响相机数据线、快门线的正常插拔，兼顾了固定支撑功能与日常使用的便利性。
