带防滑肋纹的便携塑料瓶结构设计

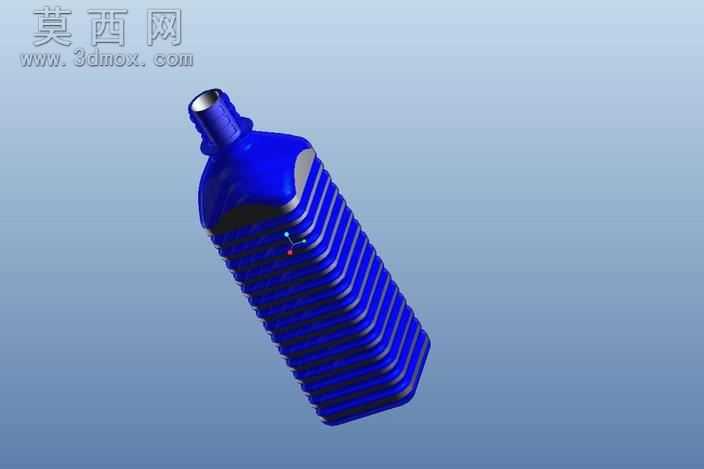

本作品为一款带防滑肋纹结构的便携塑料瓶三维设计，建模阶段采用Pro/Engineer Wildfire软件完成全参数化构建，首先通过旋转特征生成瓶身基础回转基体，精准控制瓶口螺纹段的牙型参数与配合尺寸，确保瓶口能够适配标准瓶盖的旋合密封要求。瓶身主体采用方底圆肩的过渡造型，既保证底部放置时的平稳性，又通过肩部的圆弧过渡降低应力集中风险，提升瓶体抗挤压变形能力。瓶身周向设计有等距排布的环形防滑肋纹，每道肋纹采用圆弧凸起截面，相邻肋纹之间预留均匀凹槽，该结构一方面能够增加手持时的接触摩擦力，避免湿滑状态下瓶体脱手，另一方面环形肋结构可提升瓶身径向结构强度，在瓶内盛装液体受外力挤压时，肋纹结构可分散应力，减少瓶体过度形变导致的内容物溢出问题。材质渲染阶段采用高光泽深蓝色塑料材质，模拟高密度聚乙烯吹塑成型的表面质感，对肋纹凹槽处做轻微哑光处理，强化结构的立体层次感，瓶口部分做金属质感的高光处理，还原塑料瓶瓶口注塑成型后的光滑切边效果。设计过程中重点考量吹塑成型的工艺可行性，所有转角位置均设置不小于R2的工艺圆角，避免吹塑过程中出现壁厚不均、局部缺料的问题，瓶身壁厚从瓶口到瓶底采用渐变参数设置，瓶口位置壁厚较厚保证螺纹连接强度，瓶身主体壁厚均匀适配吹塑工艺要求，瓶底位置做内凹圆弧设计，提升放置稳定性的同时减少底部磨损。整体建模过程严格遵循自顶向下的设计逻辑，先绘制整体轮廓草绘，再逐步拆分瓶口、瓶肩、防滑肋段、瓶底等各个特征，所有尺寸均设置可编辑参数，方便后续根据容量需求调整瓶身高度、直径等核心参数，快速衍生不同规格的同系列瓶型方案。
