内螺纹连接手柄式黄铜球阀结构设计

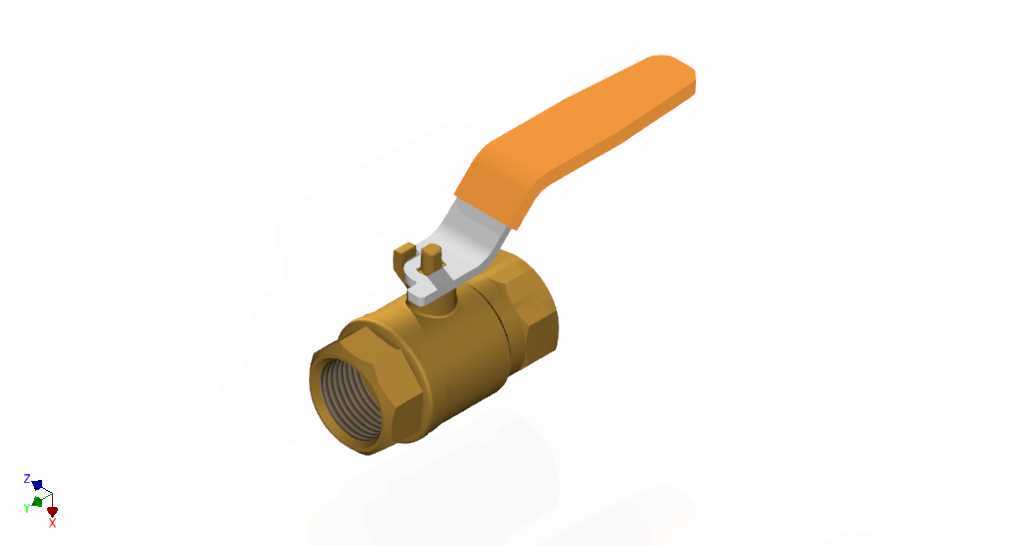

　　这款黄铜球阀的三维结构设计，核心围绕民用给排水、小型暖通管路、低压气动系统的流体通断控制需求展开，区别于闸阀、截止阀的调节属性，该结构仅承担管路全开全关的截断功能，流通路径为全通径设计，介质流经阀体时的压损极小，不会出现常规截止阀的流道折向阻力问题，适配清水、压缩空气、低压无腐蚀性轻质油品等多种介质的输送场景。从结构设计逻辑来看，整体采用两片式阀体拼接思路，阀体主体为锻造黄铜材质，两端加工标准内管螺纹，可直接与同规格的外螺纹管路端头旋接，无需额外焊接或法兰转接，安装操作门槛低，适合现场快速装配的管路改造、小型设备集成场景。

　　驱动端采用杠杆式手柄设计，手柄包覆防滑绝缘材质，操作时的力臂长度经过匹配计算，仅需施加较小的扳动力即可实现球体90度旋转完成开关动作，手柄与阀杆的连接部位设置防松定位结构，避免频繁操作后出现手柄打滑、开关位置偏移的问题，同时阀杆与阀体的配合部位设置多级密封槽，内置弹性密封填料，在1.6MPa公称压力工况下可长期保持密封性能，不会出现阀杆处的介质渗漏问题。球体与阀体密封座采用软密封配合结构，密封座为改性聚四氟乙烯材质，与抛光处理的黄铜球体表面贴合度高，开关过程中密封面磨损量小，可承受数千次的循环开关操作而不出现密封失效。

　　从安装边界尺寸来看，阀体两端螺纹规格匹配常规4分至1寸的民用管路标准，阀体整体轴向长度控制在同规格闸阀的三分之二左右，径向突出尺寸仅包含手柄扳动所需的旋转空间，安装时仅需预留手柄90度旋转的操作空间即可，无需额外预留过大的管路安装间距，适合空间紧凑的设备内部管路排布、家装水路暗装等场景。设计过程中针对阀杆的防飞出结构做了专门优化，阀杆从阀体内部装入，即使在阀杆压盖松动的极端工况下，介质压力也不会将阀杆顶出阀体造成介质泄漏，符合低压管路附件的安全设计要求。球体的流道孔与阀体通径保持完全同轴，全开状态下介质流道无台阶、无缩径，不会在阀腔内部造成介质滞留，也不易积存管路中的杂质颗粒，降低了杂质卡滞球体导致开关失效的概率。

　　手柄的开关位置做了明确的视觉与触感限位，当手柄与管路轴向平行时为全开状态，垂直时为全关状态，现场操作人员无需查看额外标识即可快速判断阀门开关状态，避免误操作。阀体的外表面做了钝化处理，可耐受常规大气环境下的氧化腐蚀，无需额外做表面涂装即可直接使用，适合暴露在普通室内环境下的管路安装场景。在结构建模过程中，所有配合面的公差带都按照管路附件的通用公差标准做了预留，阀体拼接面的密封槽尺寸、密封座的压缩量都经过匹配验算，保证装配后密封面的压缩率处于合理区间，既不会因为压缩量过大导致开关扭矩过高，也不会因为压缩量不足导致密封失效。阀杆与球体的连接部位采用扁方传动结构，传动过程中无间隙，开关动作的响应直接，不会出现手柄扳动后球体滞后动作的问题。两端的内螺纹加工退刀槽位置做了优化，避免管路旋入时因为螺纹端头的毛刺导致密封不严，装配时仅需在螺纹端头缠绕适量密封带即可实现螺纹连接处的密封，无需额外的密封焊操作。
