开槽盘头夹持紧固用虎钳结构

　　在机械加工、装配维修、小型工件装夹的各类场景里，这类带开槽盘头结构的虎钳部件，是工装夹持系统里承担工件定位、紧固锁止的核心组成部分，和常规台虎钳的整体结构不同，该部件属于虎钳传动锁紧端的配套构件，主要适配小型精密台虎钳、迷你工装夹持座的锁紧调节需求，常见于电子元器件加工工位、精密零件修配工作台、教学实训钳工台这类对装夹空间有紧凑要求的作业场景。从实际使用逻辑来看，该部件的盘头端开槽结构，是为了适配一字螺丝刀、平口起子的调节操作，当需要微调虎钳钳口开合度、或者在空间受限无法转动虎钳手柄的工况下，作业人员可以通过该开槽端直接驱动锁紧螺杆，实现钳口的小幅进给与锁止，避免大手柄操作带来的行程过量问题，尤其适合薄壁零件、脆性材质工件的轻量夹持场景，不会因为夹持力过载造成工件表面压伤或者形变。

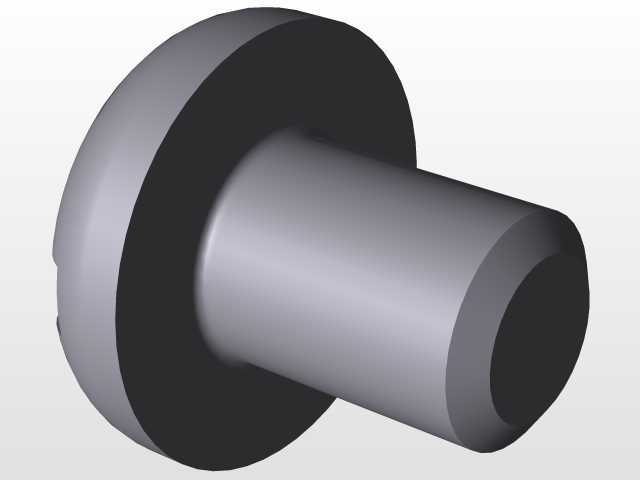

　　从设计思路上拆解，该构件采用盘头加圆柱杆的同轴结构，盘头的大直径端面可以在锁紧状态下贴合虎钳固定座的端面，形成轴向限位，避免螺杆在进给过程中出现径向窜动，圆柱杆段的外圆面做了等直径公差控制，和虎钳座上的导向孔采用间隙配合，保证螺杆进给过程中的顺滑度，不会出现卡滞、偏斜的问题；盘头端的一字开槽深度控制在盘头厚度的三分之一左右，既保证了螺丝刀插入后的扭矩传递强度，不会因为开槽过深造成盘头结构强度不足，也避免开槽过浅导致工具打滑、无法传递足够锁紧力的问题。

　　从安装边界与尺寸适配角度看，该构件的圆柱杆段长度需要匹配虎钳固定座的壁厚加上钳口最大开合行程对应的进给量，盘头的直径要大于导向孔的直径，保证轴向限位的可靠性，盘头的端面做了平整化处理，和固定座贴合时接触面积均匀，锁紧状态下不会出现局部应力集中导致的部件变形；圆柱杆的末端可以和虎钳活动钳身的传动螺母配合，将旋转运动转化为钳口的直线进给运动，整个构件的同轴度公差控制在0.02mm以内，保证进给过程中钳口不会出现上下偏摆，保证装夹工件的定位精度。

　　在实际工况适配中，这类构件常搭配小型精密虎钳使用，覆盖的作业场景包括小型五金零件的钻孔定位、塑胶件的修边夹持、电子元件的焊接固定、教学实训中的钳工基础操作练习，相比大规格台虎钳的锁紧构件，该部件的结构更紧凑，操作空间需求更小，在桌面级小型工作台、流水线旁的临时装夹工位上适用性更强；构件的表面没有多余的凸起结构，盘头的圆弧过渡设计可以避免作业过程中剐蹭操作人员的手部，也能减少加工过程中切屑在构件表面的堆积，日常清理维护更方便。从结构强度设计上，圆柱杆段和盘头的连接位置做了圆角过渡处理，避免应力集中造成的断裂问题，在频繁锁紧、松开的循环操作下，过渡位置不会因为交变应力出现裂纹，满足高频次装夹作业的使用寿命要求；开槽的两个侧壁做了平行度公差控制，和标准一字螺丝刀的刀头宽度适配，操作时刀头不会出现滑脱，保证扭矩传递的稳定性，即使在需要施加较大锁紧力的工况下，也不会出现开槽变形、刀头滑出的问题。在装配逻辑上，该构件从虎钳固定座的外侧穿入导向孔，圆柱杆穿过固定座后和活动钳身的传动副连接，盘头端留在固定座外侧，既可以作为手动调节的操作端，也可以作为锁紧状态下的轴向受力面，当钳口夹紧工件时，盘头端面紧紧贴合在固定座的外侧面，承受夹持反力带来的轴向载荷，整个受力路径沿着构件的轴向传递，没有额外的分力，保证结构受力的合理性，长期使用也不会出现构件弯曲、螺纹滑牙的问题。
