环形镂空式传动保持轮结构设计

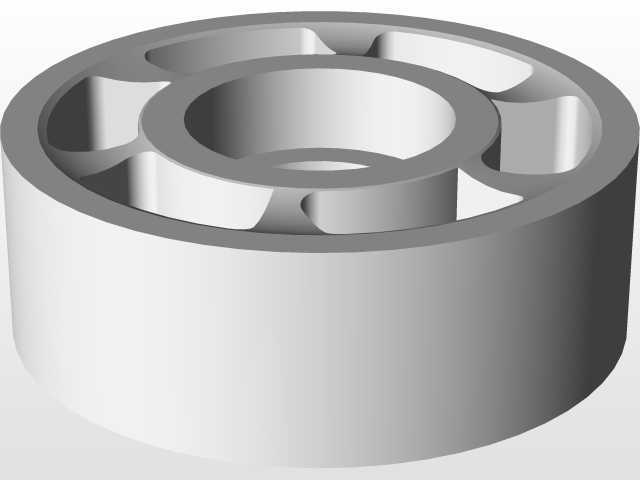

　　这类带周向镂空槽的环形轮件，在中小功率传动链路、间歇式送料机构、轻载定位模组里应用十分广泛，日常接触的自动化产线定位工位、小型输送线的张紧调节端、电子元器件分选设备的分度传动段，都能见到同结构构件的身影。不同于实心轮体的厚重设计，该轮体采用中空环形基体搭配周向均匀分布的镂空槽结构，首先在自重控制上有明显优势，同等外径尺寸下，整体重量比实心轮降低四成以上，高速运转时的转动惯量更小，启停阶段的冲击载荷能得到有效缓冲，对配套驱动端的扭矩冗余要求更低，适配小功率伺服、步进电机的直连传动场景，不需要额外增加减速机构来抵消启动惯性。

　　从结构功能上看，周向均匀排布的镂空槽并非单纯为减重设计，每个槽位的曲面轮廓都经过弧度适配，既可以作为拨杆嵌入的啮合位实现间歇分度传动，也能穿设连接销带动配套端盖做同步回转，槽口的过渡圆角做了大圆弧处理，能避免拨杆或者销件嵌入时出现应力集中，长期往复运转下不会出现槽口崩裂的问题。轮体的中心通孔为同轴定位基准，内孔的圆柱度公差控制在IT7级区间，和配套轴系装配时采用间隙配合，装配后同轴度偏差能控制在0.02mm以内，不会出现高速回转时的偏摆抖动问题。

　　轮体的外圆柱面为光滑接触面，不需要加工齿形，适配摩擦传动或者外圈包覆橡胶层做摩擦送料的场景，外圆的表面粗糙度控制在Ra1.6，后续包覆防滑层时粘接强度更有保障，不会出现高速运转时包覆层脱层打滑的问题。设计这类轮体时，首先要确认安装边界的尺寸约束：中心通孔的直径要匹配配套传动轴的轴径，轮体的总宽度要适配安装工位的轴向空间，避免和周边的轴承座、挡圈等构件出现干涉；周向镂空槽的数量要结合传动比、分度角度来确定，比如做6等分槽位就能实现60度每步的间歇分度，槽位的深度要控制在轮体径向厚度的三分之一以内，避免过度削减轮体的结构强度，导致受载后出现径向变形。

　　轮体的两个端面都做了平面度处理，装配时和轴肩、锁紧挡圈的贴合面能完全接触，锁紧后不会出现轴向窜动；镂空槽和内外环的连接位置都做了等壁厚处理，注塑或者机加工成型时不会出现壁厚不均导致的缩痕、应力残留问题，成品的结构一致性更好。实际选型应用时，要根据负载大小确认轮体的材质，轻载高速场景可以选用工程塑料一体注塑成型，进一步降低自重和运转噪音，中载场景则可以选用铝合金或者45号钢机加工成型，表面做阳极氧化或者发黑处理提升耐磨性能；安装时要注意中心孔和轴的配合公差，过盈量过大会导致装配困难，甚至撑裂内环结构，间隙过大则会出现回转偏心，影响传动精度。这类轮体的镂空结构还能兼顾散热需求，高速连续运转时，气流能通过镂空槽带走轮体和轴系摩擦产生的热量，避免长时间运转出现温度过高导致的尺寸膨胀，维持传动间隙的稳定。在一些需要穿设管线的回转工位，中空的中心腔还能作为走线通道，避免管线随轮体回转时出现缠绕拉扯的问题，适配旋转工作台、回转接头类的应用场景。
