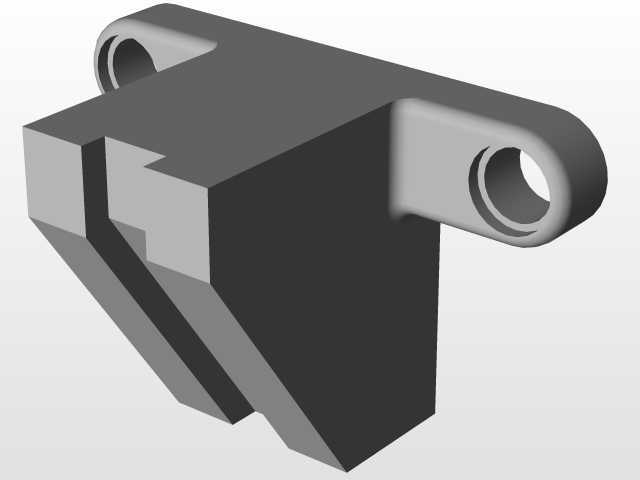

带铰接安装座的环形夹持结构件

　　该结构件属于机械系统中兼具铰接定位与环形夹持功能的复合连接件，在各类需要绕固定轴做小角度摆动、同时对圆柱类构件实现径向抱紧约束的工装夹具、小型执行机构、传动连杆组件中有着广泛应用。从实际使用场景来看，这类构件常出现在轻工自动化生产线的工件定位工位、小型物料输送线的挡料摆臂安装端、手动工装夹具的铰接夹持端，也可作为小型检测设备中传感器安装支架的铰接基座，替代传统分体式的铰接座与抱箍组合结构，减少装配环节的零件数量，降低配合面的累积误差。

　　从功能特性上看，该构件将两个核心功能集成在单一整体结构上：主体部分的大尺寸环形通孔为夹持工作面，孔壁可与被夹持的圆柱杆件、导向轴、管路类零件实现面接触配合，通过侧面预留的锁紧间隙（图中结构下方的开口设计）可实现对穿入环形孔内构件的抱紧固定，抱紧力可通过配套的锁紧螺栓调节，适配不同直径公差的被夹持件，同时避免传统分体抱箍装配时的同轴度偏差。结构上下两端延伸出的带孔凸台为铰接安装位，两个同轴的小尺寸通孔用于穿装铰接销轴，将整个夹持结构铰接在固定机架或者相邻的连杆构件上，让整个夹持组件可以绕销轴轴线做定角度摆动，满足工位切换、角度调整、缓冲避让的动作需求。

　　设计思路上，该结构采用一体化铣削成型的方案，摒弃了传统铰接座与抱箍分体装配的形式，从根源上消除了两个零件连接时的连接松动风险，同时减少了装配时的配做、找正工序。整体结构的壁厚设计遵循等强度原则：环形主体部分因为需要承受抱紧力以及摆动过程中的径向载荷，壁厚保持均匀一致，避免应力集中；上下铰接凸台部分因为要承受销轴传递的剪切力与摆动力矩，在凸台与主体连接位置做了圆弧过渡处理，避免直角连接处的应力集中，同时凸台的轴向长度经过优化，保证销轴穿入后有足够的接触支撑长度，降低销轴的比压，减少长期摆动过程中的磨损量。两个铰接孔的同轴度在设计时给出了较高的形位公差要求，避免销轴装配后出现卡滞、别劲的问题，环形夹持孔的轴线与铰接孔的轴线在空间上呈垂直交错布局，保证摆动过程中被夹持构件的运动轨迹符合设计预期，不会出现运动干涉。

　　从安装边界与尺寸配合来看，该结构的安装空间占用非常紧凑，主体的方形外轮廓方便在安装时做周向定位，避免抱紧锁紧时整个构件跟着转动。上端铰接凸台的端面到环形孔下端面的垂直距离，决定了整个构件摆动时的垂直方向活动范围，设计时已经预留了足够的摆动间隙，保证在最大摆角范围内，构件不会和相邻的安装面、其他零部件发生碰撞。环形孔的内径尺寸按照常用的标准导向轴、圆管外径做适配，孔壁的表面粗糙度要求满足抱紧时的摩擦力需求，不需要额外加装衬套即可实现稳定夹持；铰接孔的内径适配标准的圆柱销轴，孔口做了倒角处理，方便销轴的穿装，同时可以避免销轴装配时刮伤孔壁。结构下方的开口宽度经过计算，在保证足够锁紧变形量的同时，不会因为锁紧力过大导致结构出现塑性变形，开口的两个端面设计为平行平面，方便安装锁紧螺栓时的垫片贴合，保证锁紧力均匀传递。

　　在实际选型应用时，这类一体化结构相比分体式组件，整体刚性更好，在频繁摆动的工况下使用寿命更长，不需要定期检查连接螺栓的松动情况，日常维护成本更低。结构的材质通常选用中碳钢或者铝合金，根据使用场景的载荷大小选择：重载工况下选用中碳钢并做调质处理，提升整体强度与耐磨性；轻载、需要轻量化的场景下选用6061铝合金做硬质阳极氧化处理，在保证足够强度的同时降低整体重量，减少摆动过程中的惯性冲击。
