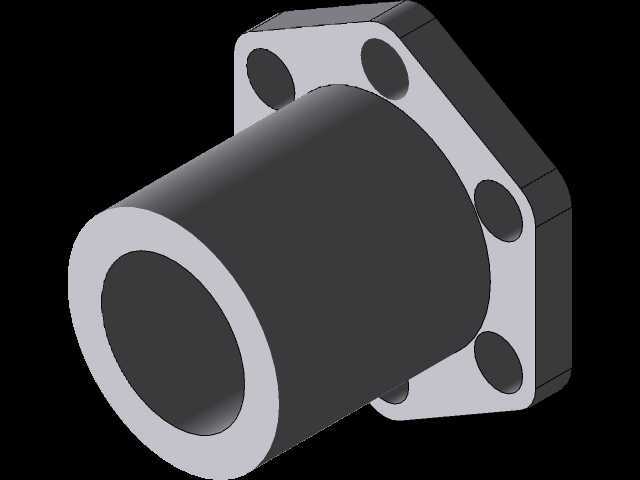

带方形安装法兰的中空连接套筒结构

　　日常做设备结构设计时，这类带方形安装法兰的中空套筒是管路排布、轴系防护场景里很常用的连接件，不少刚入行的工程师容易忽略安装边界的细节，导致现场装配时出现干涉，这个模型在结构细节上把实际装配需要考虑的点都做了还原。先从实际应用场景说，这类零件常见于气动管路的穿墙固定、小型传动轴的端部防护支撑、液压油路的过渡连接位置，比如自动化生产线的气动走线布局里，气管穿过设备钣金护板时，用这种带法兰的套筒做过渡，既能避免气管和钣金锐边长期摩擦破损，也能通过法兰上的安装孔把套筒牢牢固定在护板上，不会因为管路拉扯出现移位。还有小型输送设备的从动轴端，有时候需要做轴端的防尘防护，把这种套筒套在轴端外侧，法兰面固定在设备侧板上，中空部分留出轴的转动间隙，就能形成简单的防护结构，阻挡加工碎屑、灰尘进入轴承位置。

　　再看设计思路，这个结构把安装法兰和中空筒体做成一体化结构，没有额外的拼接焊缝或者连接结构，能减少装配环节的累计误差，也提升整体的结构强度。法兰部分采用方形切角的外形，相比圆形法兰，在方形安装面的设备上贴合度更好，四个安装孔分布在法兰的四个角位置，孔位的中心距做了等距设计，安装时不需要刻意区分方向，降低现场装配的对位难度。筒体部分采用等直径的中空结构，内壁做了均匀的壁厚设计，既保证整体的刚性，也不会因为壁厚过大造成不必要的重量增加，筒体和法兰的连接位置做了小半径的过渡圆角，避免应力集中，在承受管路拉扯或者轻微振动时，不会在连接根部出现断裂问题。

　　从安装边界的角度说，设计这类零件时首先要确认安装面的平面度要求，法兰的贴合面需要保证足够的平整度，才能在锁紧安装螺丝时让法兰面完全贴紧安装基面，不会出现缝隙导致固定不稳。四个安装孔的孔径比常用的安装螺丝直径大0.2mm左右，留出轻微的安装调整余量，避免因为孔位加工误差导致螺丝无法穿入。筒体的长度需要根据实际穿过的板材厚度、需要伸出的长度来确定，要保证筒体伸出安装面的长度不会和周边的运动部件产生干涉，中空部分的内径要比穿过的管路或者轴的直径大1-1.5mm，留出足够的间隙，避免因为加工误差导致管路或者轴无法穿入，同时也能适应工作过程中轻微的热胀冷缩变形。

　　实际选型使用时还要注意使用场景的载荷情况，如果是用于有一定压力的油路连接，需要根据工作压力调整筒体和法兰的壁厚，保证足够的耐压强度；如果是用于普通的走线防护，壁厚可以适当减薄，降低零件成本。法兰的四个角做了小切角处理，一方面是避免尖锐的边角划伤安装人员，另一方面也能在紧凑的安装空间里减少和周边零件的干涉，比如安装位置旁边有其他凸起的结构件时，切角的法兰比直角方形法兰有更好的空间适应性。筒体的外表面做了光滑的圆柱面设计，没有额外的凸起结构，在穿入安装孔的时候更加顺畅，不会因为表面的毛刺或者凸起卡滞在安装孔里。

　　很多新手建模的时候容易忽略法兰和筒体连接位置的过渡圆角，直接做直角连接，这种结构在实际受力的时候，直角位置会产生很明显的应力集中，长期受振动或者拉扯力的时候很容易出现开裂，这个模型里的过渡圆角设计符合实际工程的强度要求，在建模时可以直接参考这个圆角半径的比例，根据零件的整体尺寸调整圆角大小，不需要再反复验算应力集中的问题。另外安装孔的位置距离法兰边缘的距离也做了合理的设置，保证锁紧螺丝的时候，法兰边缘不会因为壁厚太薄出现开裂，同时孔位距离筒体根部也有足够的距离，不会因为螺丝的锁紧力导致筒体根部变形。
