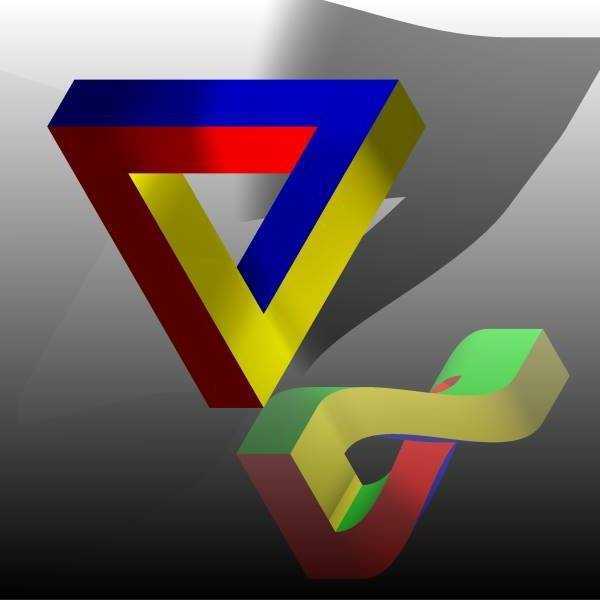

彭罗斯三角视觉悖论立体结构造型

　　这款彭罗斯三角立体构型，最初接触是在工业设计的视觉验证实训环节，当时需要验证非欧几何构型在三维空间的投影表达逻辑，顺带梳理视觉错觉类结构在工业展示、科普教具领域的落地可行性。从实际应用场景看，这类结构并非用于传统机械传动或承载场景，更多是作为工业科普展项的核心展示件、创意工业设计的概念验证载体，也可作为三维建模教学中练习空间拓扑关系、曲面连续拼接的典型案例，帮助建模从业者理解二维视觉认知与三维实体构造的差异边界。

　　从设计思路层面拆解，整个构型的核心是利用人眼对三维物体的视觉认知惯性，将三个不同朝向的矩形棱柱在端点处做错位拼接，每个棱柱的端面都与相邻棱柱的侧面做视觉上的无缝衔接，在固定正交视角下形成闭合三角的视觉错觉，换任意非正交视角就能观察到结构的实际断开错位。建模过程中需要严格控制每个棱柱的扭转角度与拼接面的公差，相邻棱柱的拼接面法向夹角需要控制在120度，同时保证每个棱柱的截面尺寸完全一致，避免在固定视角下出现棱线错位、宽度不均的问题，破坏视觉悖论的呈现效果。

　　结构的功能特性上，它没有传统工业零件的载荷传递、运动转换等实用功能，核心价值是视觉认知层面的演示作用：在科普场景中可以直观展示人眼视觉系统对三维空间的认知偏差，帮助受众理解二维投影与三维实体的映射关系；在建模教学场景中，它是练习空间放样、棱边倒角、曲面连续性控制的优质练习素材，建模时需要处理三个棱柱衔接处的曲面过渡，保证每个棱边的倒角半径统一，避免出现曲面褶皱、棱线断裂的问题，同时要控制整个结构的壁厚均匀，若采用3D打印制作实物，壁厚需要保持在1.5mm以上，避免打印过程中出现翘曲、断裂问题。

　　关于外形尺寸与安装边界，这类构型没有统一的工业标准尺寸，通常根据展示场景调整：作为桌面科普教具时，整体外接圆直径控制在150mm-200mm，高度控制在120mm-160mm，底部预留直径8mm的安装孔位，可固定在亚克力展示底座上，底座尺寸通常比构型外接圆大40mm左右，保证放置稳定性；作为大型展项使用时，整体尺寸可放大到800mm-1200mm，底部需要设计钢结构支撑骨架，外部采用玻璃钢或金属板材拼接，安装时需要提前校准观察视角，保证观众站在预设观察点时能看到完整的闭合三角错觉，支撑结构需要隐藏在构型的视觉盲区，避免破坏整体视觉效果。

　　实际建模过程中需要注意几个容易出错的细节：一是三个棱柱的扭转角度必须完全对称，任意一个棱柱的角度偏差超过1度，就会在固定视角下出现棱线不对齐的问题，无法形成闭合三角的视觉效果；二是拼接处的面必须完全共面，不能存在缝隙或重叠面，否则在渲染或3D打印时会出现破面、错层问题；三是棱边的倒角需要保持连续，三个棱柱的倒角半径要完全一致，倒角路径要沿着棱线平滑过渡，不能在拼接处出现倒角中断或半径突变的情况，否则会破坏结构的整体质感。另外如果需要做渲染展示，材质通常采用高饱和度的分色处理，三个棱柱分别采用红、黄、蓝三原色，相邻面的色彩对比强烈，能进一步强化视觉悖论的认知冲突，提升展示效果。
