长条形带开关六孔位插排外观结构设计

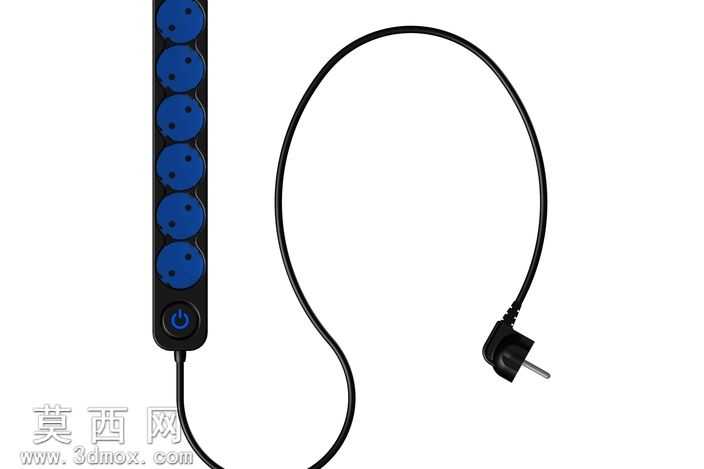

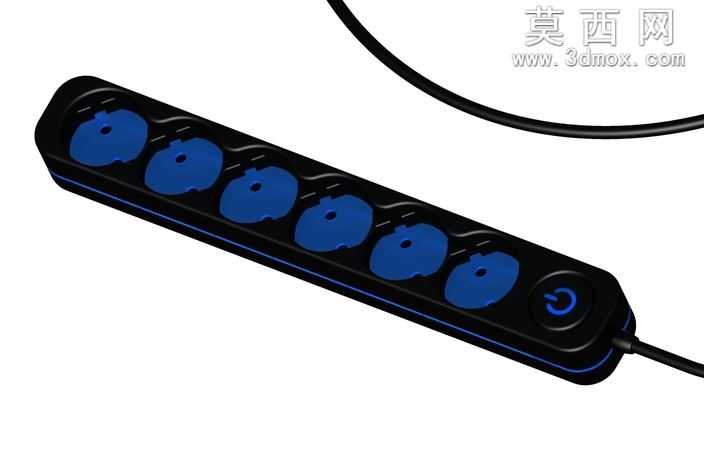

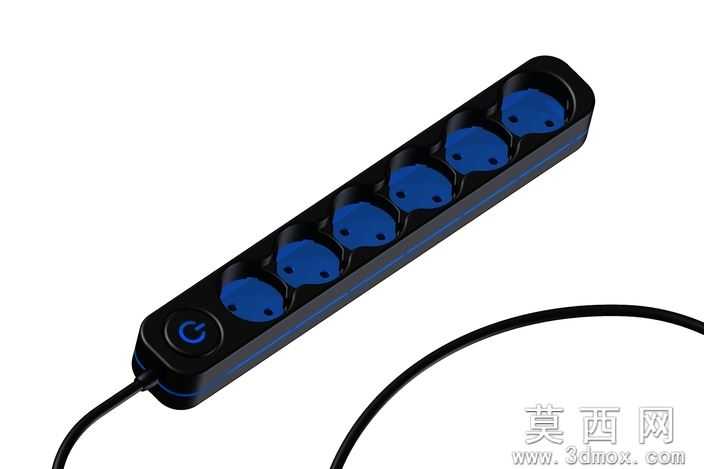

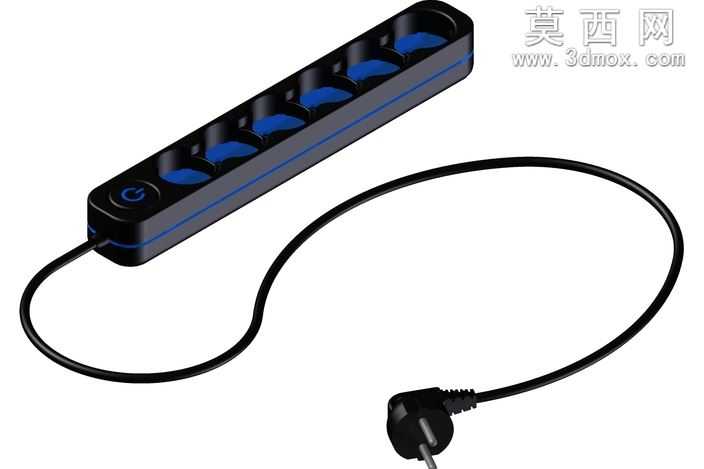

本作品为长条形六孔位带独立开关的家用插排三维设计方案，建模阶段采用参数化建模逻辑搭建整体结构，首先绘制插排主体的长条形圆角轮廓，通过拉伸指令生成基础壳体，壳体边缘做统一的R角过渡处理，避免尖锐棱角带来的使用安全隐患，同时提升外观的流畅质感。插孔区域按照统一间距排布六个欧标插孔位，每个插孔的铜片接触位预留精准的装配间隙，插孔边缘做下沉式台阶设计，既可以引导插头顺利插入对位，也能在日常使用中减少灰尘落入插孔内部的概率。插排进线端位于主体左侧，电源线与壳体衔接处做了防弯折的护套结构建模，模拟真实产品的应力释放设计，避免电源线反复弯折后出现线芯断裂的问题。开关设置在插排主体靠近进线端的位置，采用圆形带背光标识的触控式按键造型，按键外圈预留了灯带装配槽，建模时还原了按键与壳体之间的均匀装配缝隙，保证按键按压行程的合理性。材质渲染阶段，插排主体外壳采用哑光黑色阻燃PC材质，调整材质的粗糙度参数模拟磨砂质感，避免光面外壳容易残留指纹的问题；插孔内部的安全门与铜片遮挡区域采用深蓝色半透明PC材质，与黑色外壳形成撞色视觉效果，同时半透明材质可以隐约透出内部结构，提升产品的科技感；开关按键表面做亮面UV处理，按键上的电源标识采用透光材质，渲染时添加微弱的冷蓝色自发光效果，模拟通电状态下的背光显示效果；电源线采用黑色哑光PVC材质，表面添加细微的纹理模拟线材的真实触感。结构设计上，壳体分为上下盖两部分，建模时预留了卡扣与螺丝柱的装配位置，内部按照强电安全间距预留了铜条、安全门模块、开关模块的安装空间，整体造型修长简约，无多余冗余装饰，既适合桌面场景使用，也可适配墙面、地面等多场景的摆放需求，在保证用电安全结构的前提下，通过撞色与背光设计提升了产品的外观辨识度。
