弯臂式双孔连接吊架机械构件

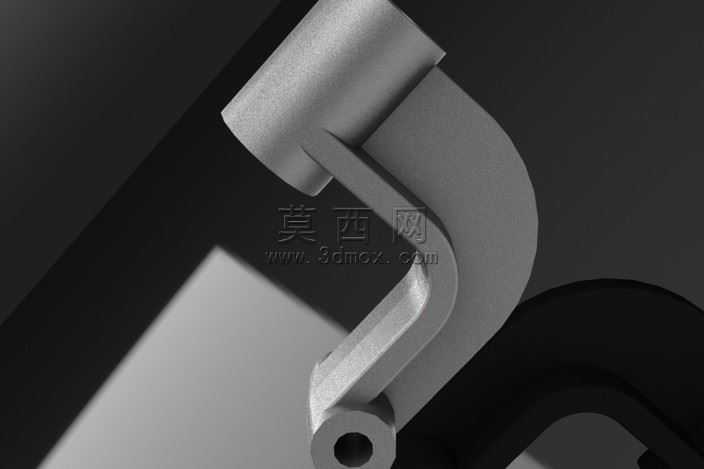

该吊架构件采用SolidWorks进行全参数化三维建模，建模过程以机械加工可行性为核心逻辑，首先绘制两端同轴度基准的套筒截面轮廓，通过拉伸凸台命令生成两端带贯通安装孔的筒状结构，两个套筒分别承担铰接定位与载荷传递的功能，内孔尺寸按照通用铰接销轴的配合公差预留加工余量，筒壁厚度经过受力校核，满足额定吊装载荷下的抗剪、抗弯强度要求。两端套筒之间的弯臂连接部分采用多段平滑过渡的曲面放样生成，建模时先绘制三个关键位置的控制截面，分别对应上端套筒连接处的受力加强段、中段弯弧的减重过渡段、下端套筒连接处的载荷分散段，通过引导线控制放样路径的曲率，避免出现应力集中的锐角棱边，弯臂外侧采用大圆弧过渡，内侧根据受力分布调整壁厚，在保证结构强度的同时尽可能降低构件自重。建模完成后为模型赋予哑光金属材质，模拟铸钢毛坯经粗加工后的表面质感，在Keyshot渲染环境中搭建三点布光系统，主光源从侧上方投射，突出弯臂的曲面弧度与两端套筒的圆柱轮廓，辅光源补全暗部细节避免出现死黑区域，背景采用深灰色渐变衬托金属构件的轮廓，地面添加微弱反射效果增强模型的立体感与真实感。该吊架的设计思路围绕吊装铰接场景的实际需求展开，两端的贯通孔可分别穿装销轴，实现与上部吊点、下部被吊构件的铰接连接，弯臂的偏移角度经过运动干涉校核，保证吊装摆动过程中不会与周边构件发生磕碰，整体结构无冗余设计，所有棱边均做倒圆角处理，既消除加工后的应力集中隐患，也避免安装使用过程中出现锐边划伤的风险，模型可直接导出用于工程图生成、有限元受力分析以及数控加工编程，适配常规吊装五金件的生产加工流程。
