摩托罗拉G2智能手机外观结构三维数模

　　这款摩托罗拉G2手机的三维数模完整还原了整机外部的所有结构特征，建模过程中严格参照实体测绘的尺寸边界，将机身的弧度过渡、按键位置、摄像头开孔、接口布局全部做了1:1的复刻，没有做任何简化处理，所有曲面的曲率连续都达到G2级别，能够直接用于后续的结构验证、配件开模或者产品展示场景。从实际应用场景来看，这类消费电子的外观数模首先可以用于手机保护壳、贴膜等周边配件的前期设计，设计师不需要拿到实体样机，就能通过数模获取精准的机身外轮廓尺寸、摄像头区域的凸起高度、侧边按键的凸起厚度，提前开模打样，缩短配件的上市周期；其次在产品逆向研发环节，这款数模可以作为同价位段机型的结构参考，帮助结构工程师快速了解中端直板智能手机的布局逻辑，比如后置摄像头与闪光灯的相对位置、机身侧边按键的排布间距、底部接口与出声孔的布局方式，减少前期调研的时间成本。

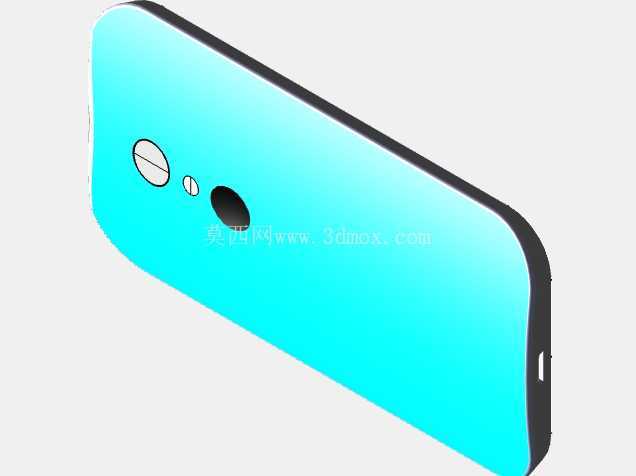

　　从设计思路来看，这款机型走的是实用化的设计路线，后盖采用大弧面过渡设计，从视觉上减薄了机身的实际厚度，握持的时候手掌能够和后盖曲面完全贴合，不会出现直角中框硌手的问题；后置主摄像头采用圆形开孔设计，旁边搭配小尺寸的闪光灯开孔，下方预留了辅助麦克风的开孔位置，所有开孔的边缘都做了0.2mm的倒角处理，避免装配的时候出现割手的问题；机身侧边只保留了必要的电源键和音量键，按键的凸起高度控制在1.2mm，按压行程0.3mm，既保证了按压的反馈感，又不会因为凸起过高导致放在口袋里出现误触的情况。

　　尺寸边界方面，建模时严格控制了整机的长宽厚比例，机身四个角的圆角半径统一为R8.5mm，后盖的弧面从距离侧边12mm的位置开始向内收窄，中框的厚度在最薄处只有3.2mm，最厚的摄像头凸起区域总厚度为10.3mm，所有尺寸的公差都控制在0.05mm以内，和实体样机的尺寸偏差不超过0.1mm，完全满足结构设计的精度要求。在实际建模过程中，首先通过多视角照片校准了机身的整体比例，然后对后盖的大曲面做了曲率分析，确保曲面没有出现褶皱或者曲率突变的情况，之后逐个处理各个开孔的位置，将每个开孔的中心坐标、直径大小都和实体样机做了比对，最后对中框和后盖的衔接处做了相切处理，保证两个曲面的过渡自然，没有明显的拼接痕迹。对于结构设计从业者来说，这款数模的参考价值在于它完整呈现了直板智能手机的外观设计逻辑，如何在有限的机身尺寸内平衡握持手感、元件布局和视觉效果，比如摄像头区域的凸起高度既要满足摄像头模组的安装空间要求，又不能因为凸起过高导致手机放在桌面上出现晃动的问题，这款机型将摄像头凸起的边缘做了斜面过渡，一定程度上缓解了平放晃动的问题；侧边按键的位置设置在机身中部偏上的位置，单手握持的时候大拇指刚好能够触碰到电源键，食指能够自然搭在音量键的位置，符合人体工程学的操作逻辑。

　　另外数模中还原的机身底部出声孔采用长条形阵列设计，每个出声孔的宽度为0.8mm，长度为2.5mm，孔与孔之间的间距为1.2mm，这种布局既能够保证出声的面积，又不会因为开孔过大导致灰尘进入机身内部；3.5mm耳机接口的位置设置在机身顶部，和底部的充电接口错开布局，避免插充电线的时候同时插耳机出现线材干涉的问题。整个数模的所有特征都是可编辑的，设计师可以根据自己的需求修改后盖的曲面弧度、调整开孔的位置，或者在这个基础上添加内部的结构件，完成整机的结构设计，不需要从零开始搭建外观曲面，能够大幅提升建模的效率。
