三款经典电吉他结构三维数模设计

　　本次呈现的三款电吉他三维结构，覆盖了实心单缺角、双缺角 Strat 型、半空心爵士电吉他三类主流电声弦乐器的典型结构形态，可直接用于乐器研发阶段的结构验证、外观打样前置校验、教学演示场景的结构拆解展示。从实际应用场景来看，这类高精度结构数模可对接乐器生产的开模前置环节，替代传统手工打样的反复修模流程，也可用于文创周边、数字藏品的三维素材基底，还能作为职业院校乐器制造专业的结构教学教具，帮助学习者直观理解不同形制电吉他的结构差异。

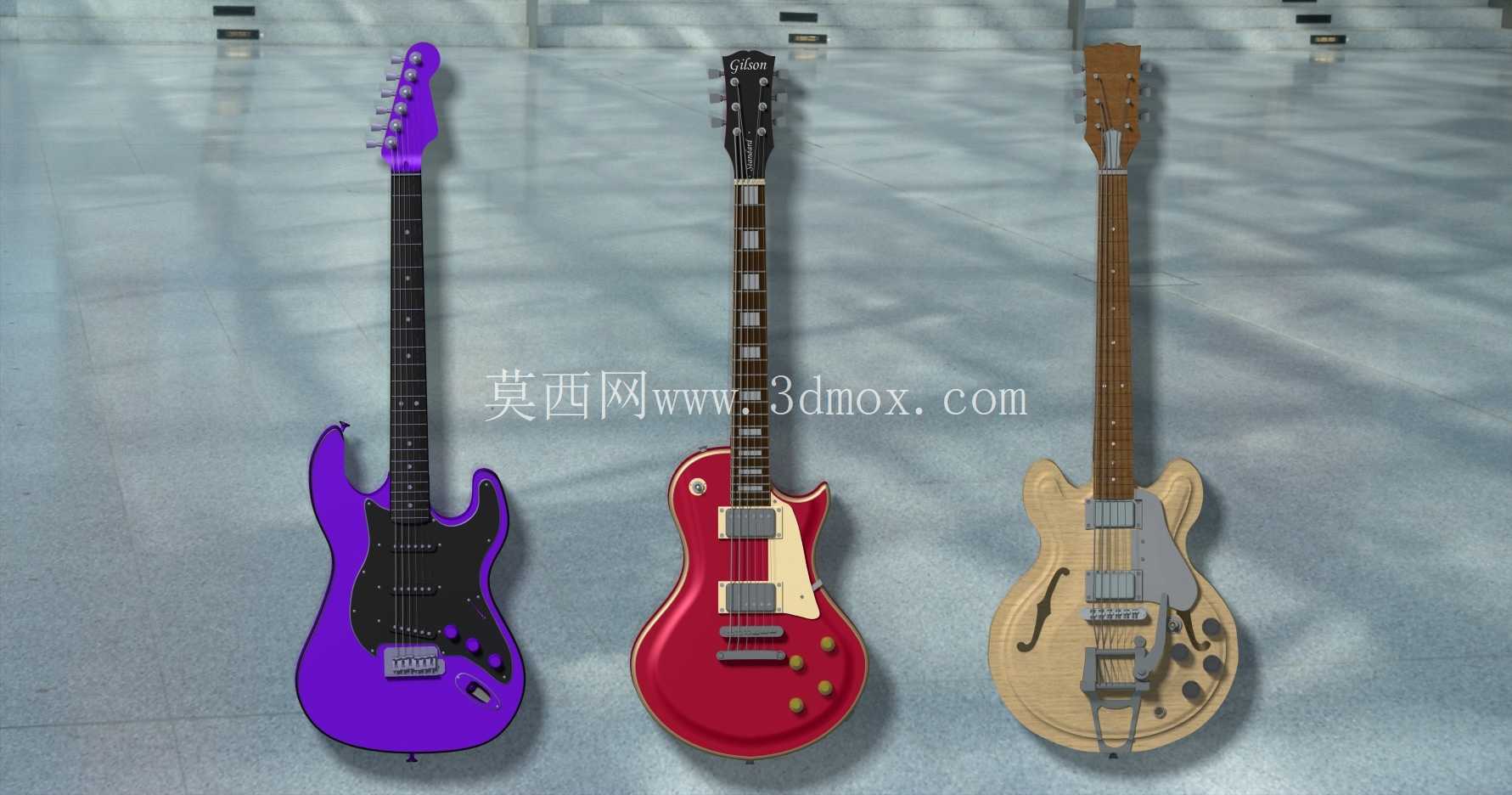

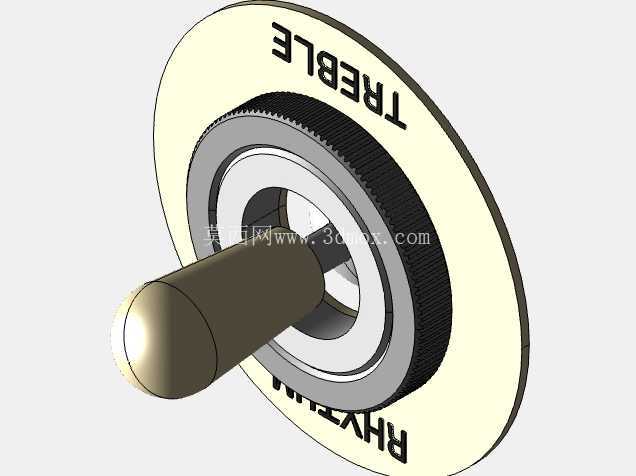

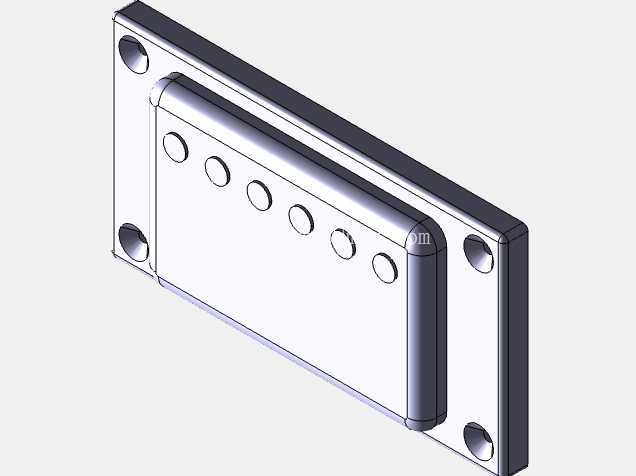

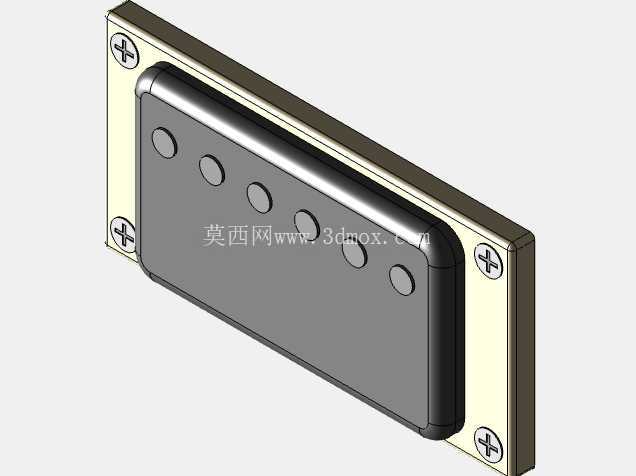

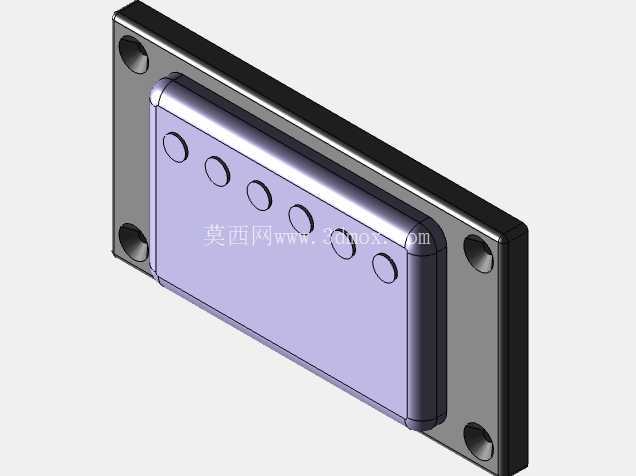

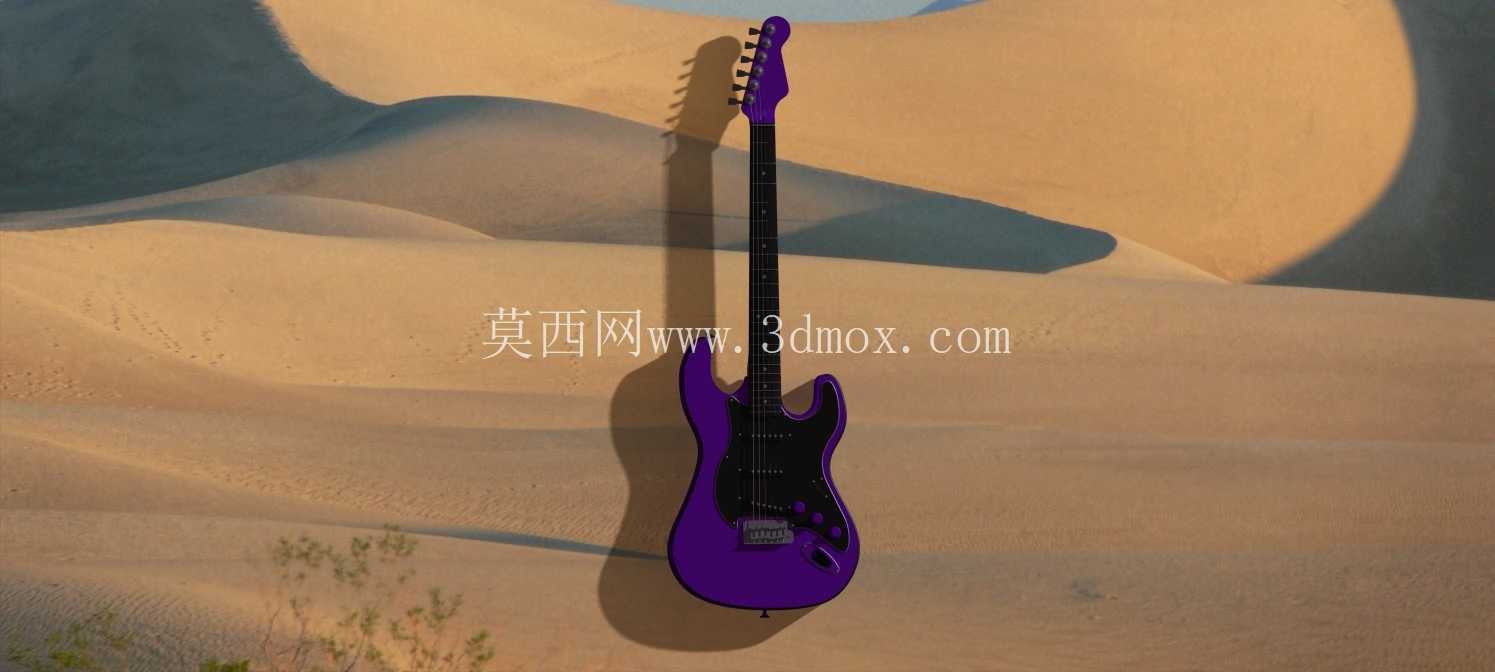

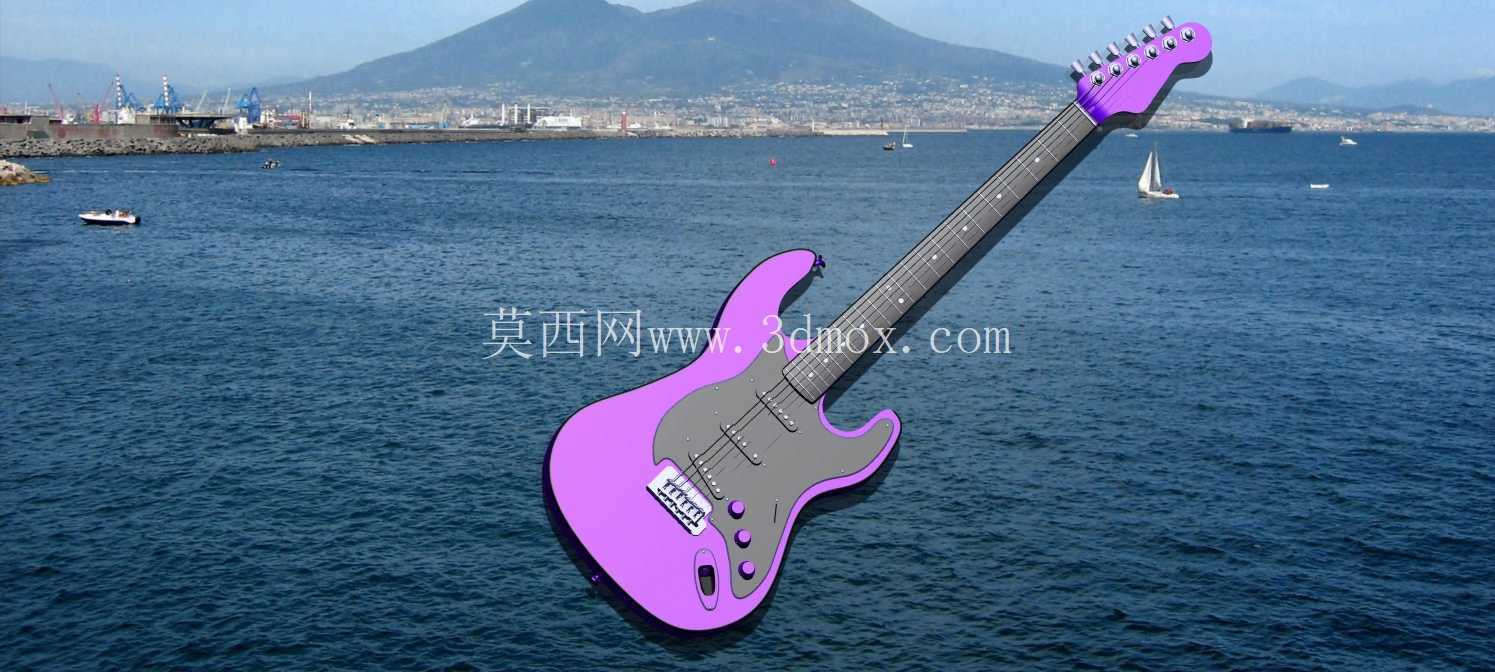

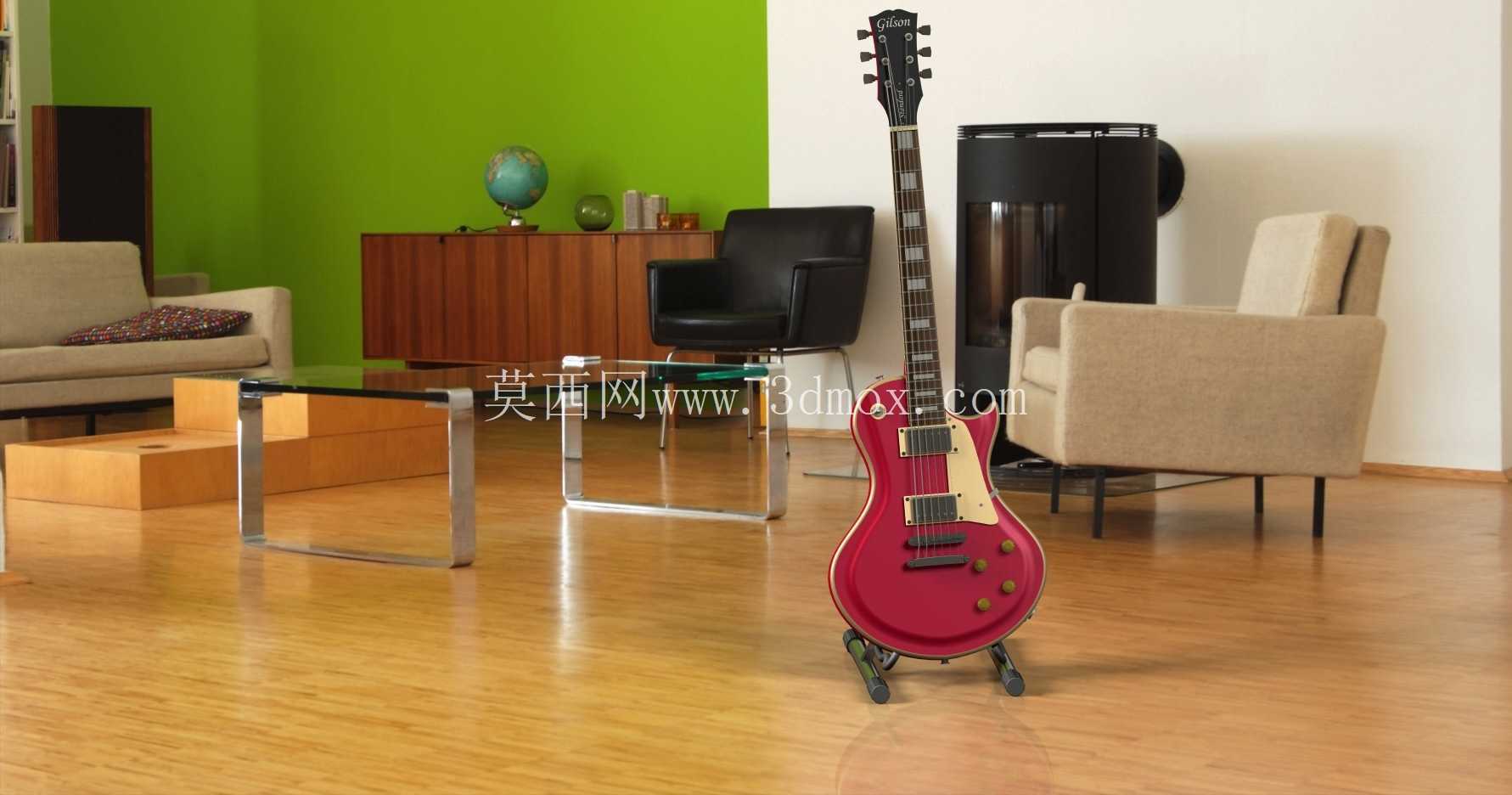

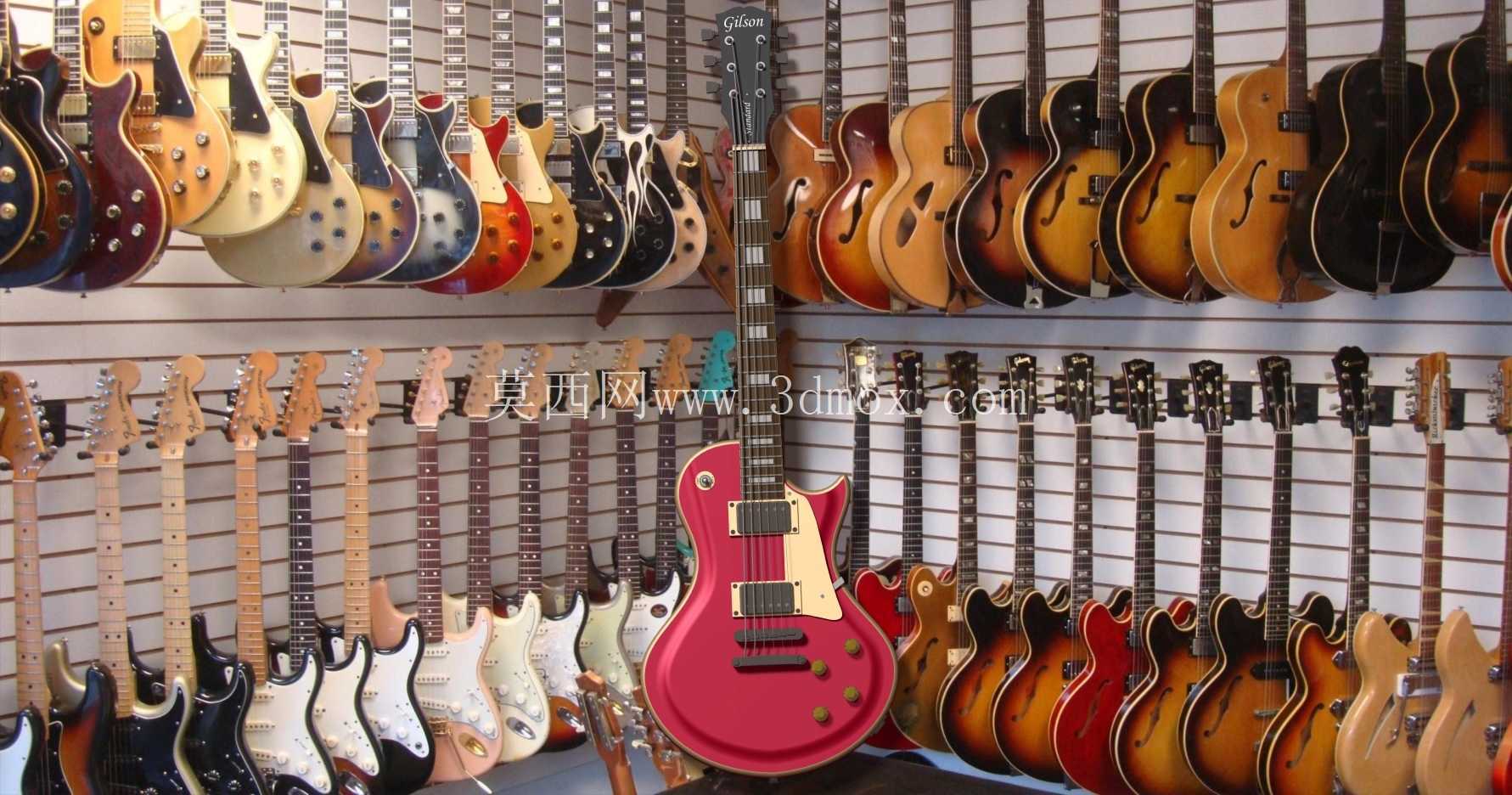

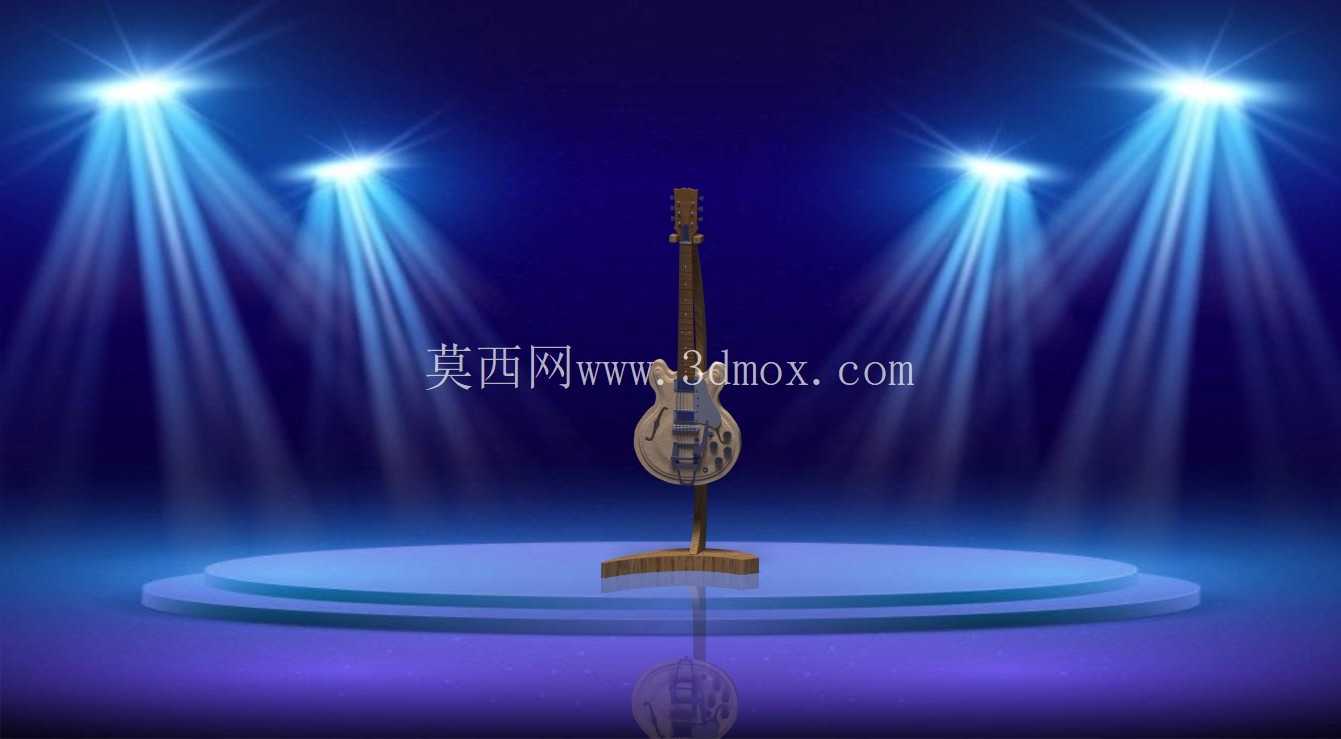

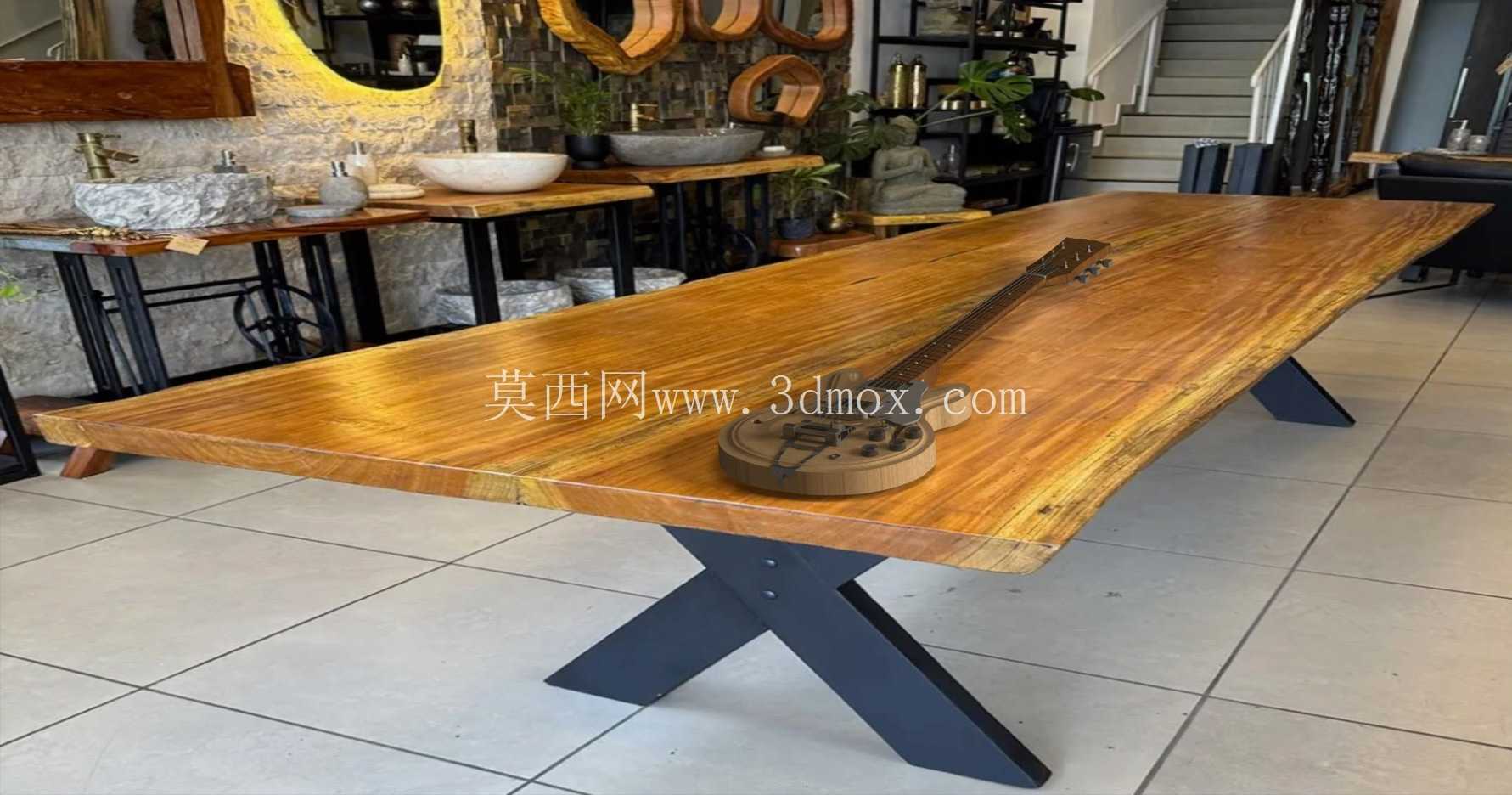

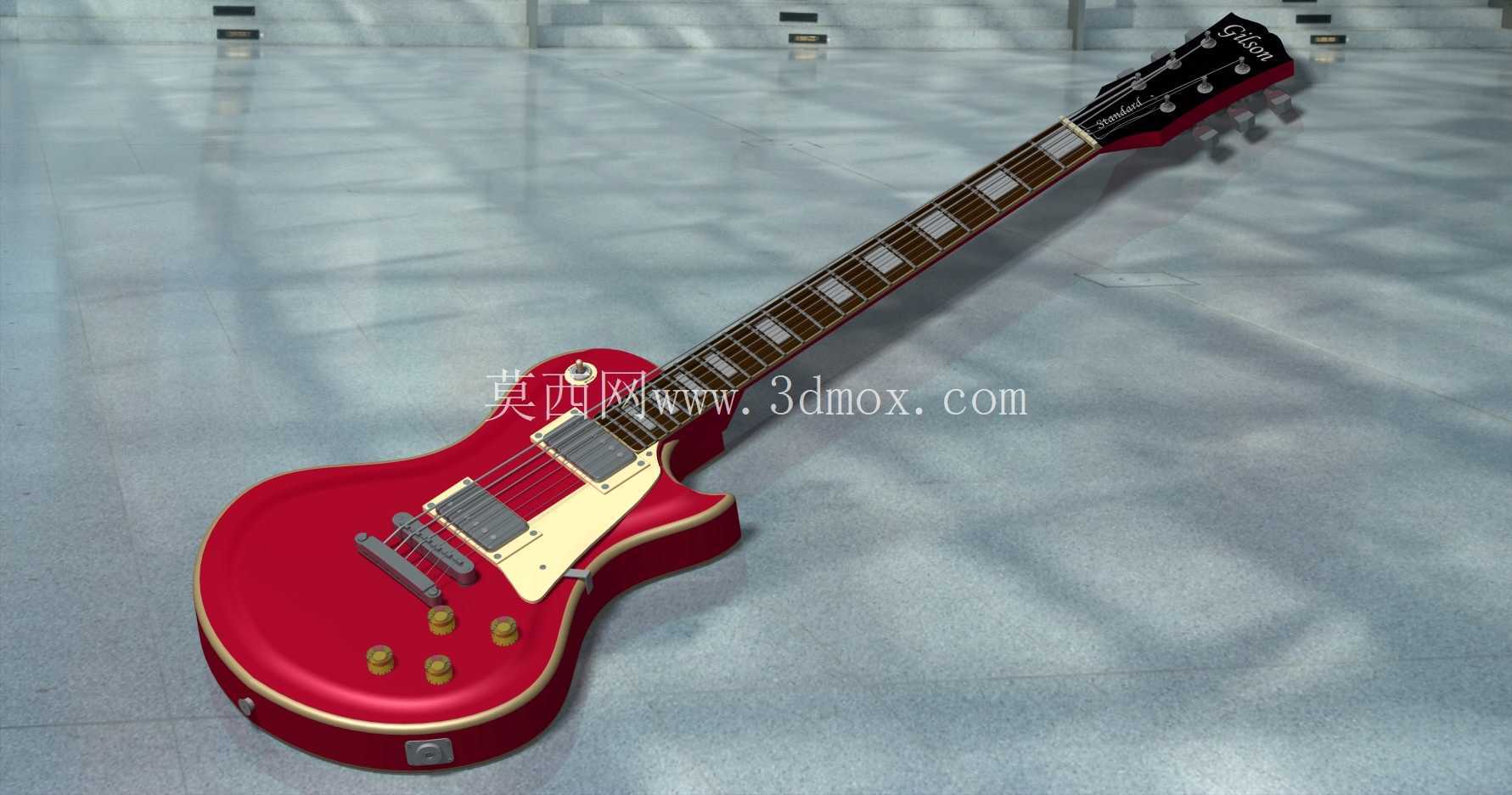

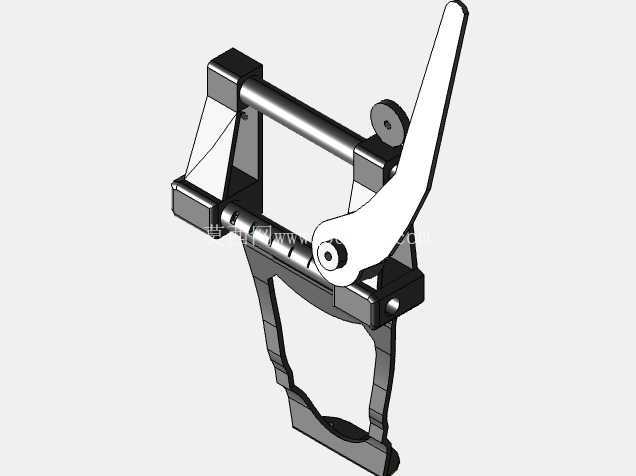

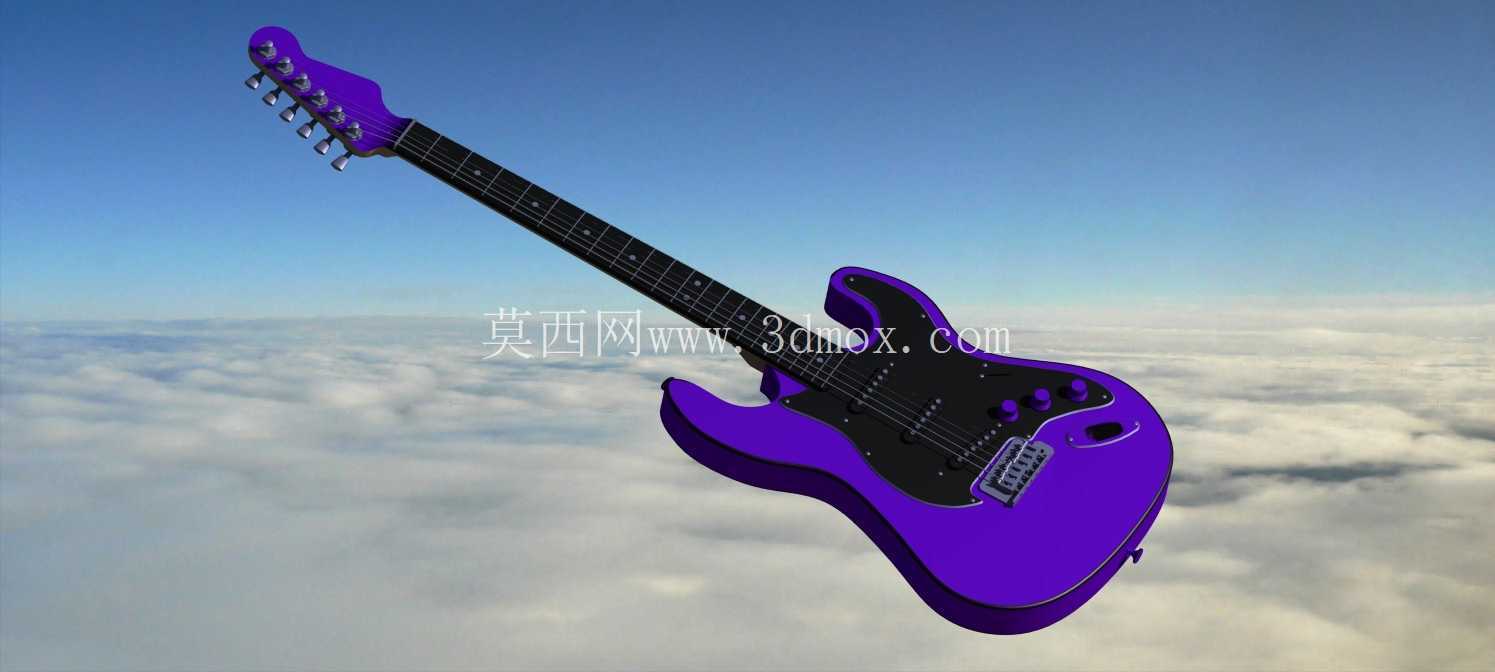

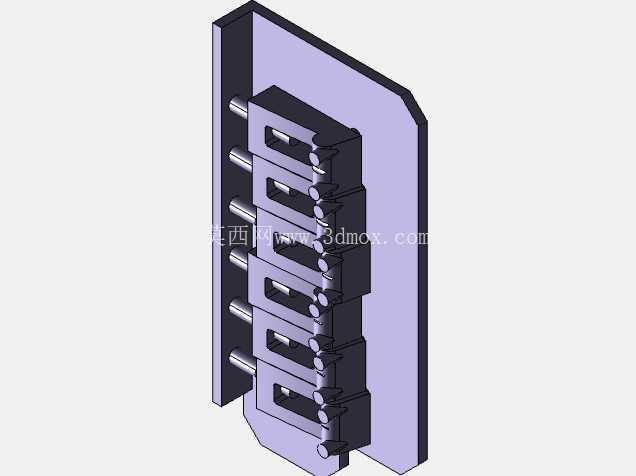

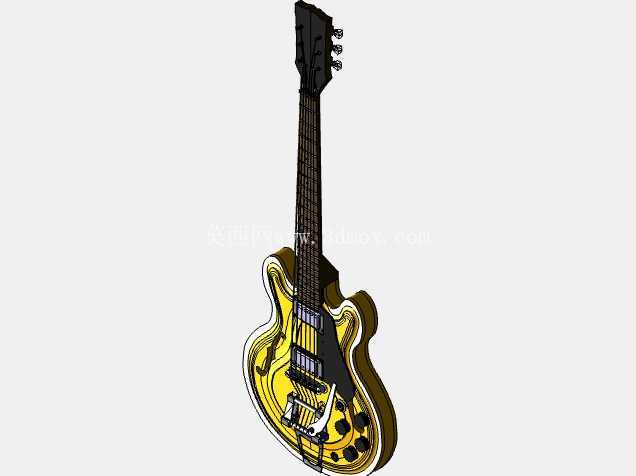

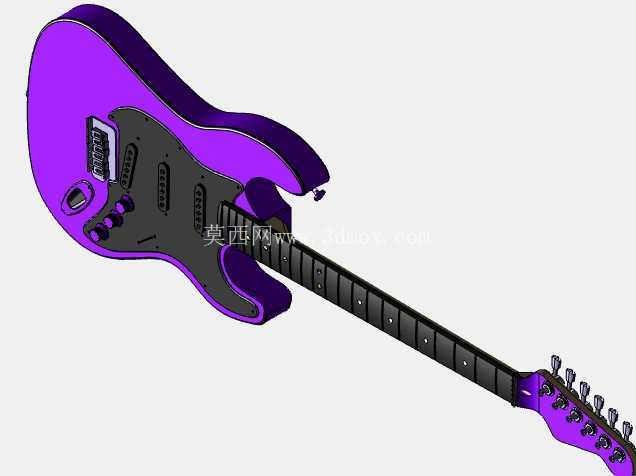

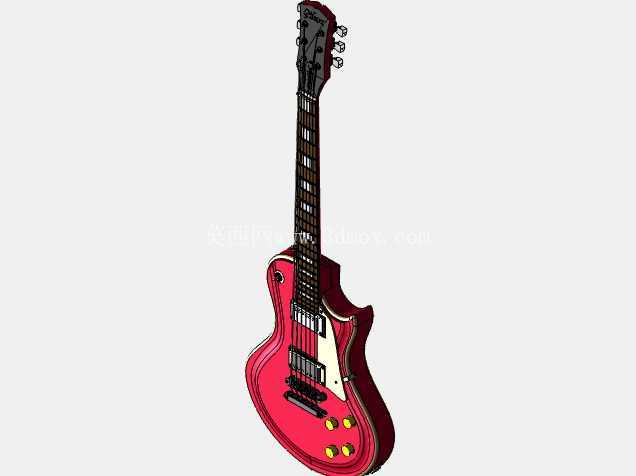

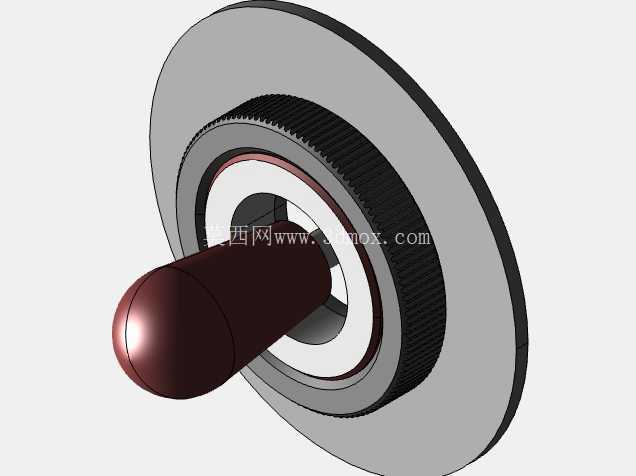

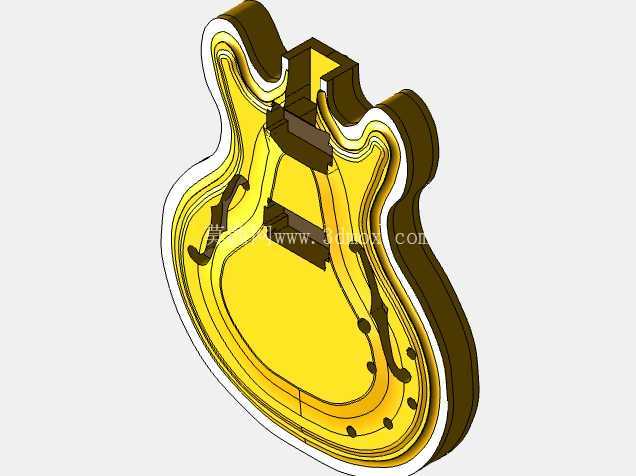

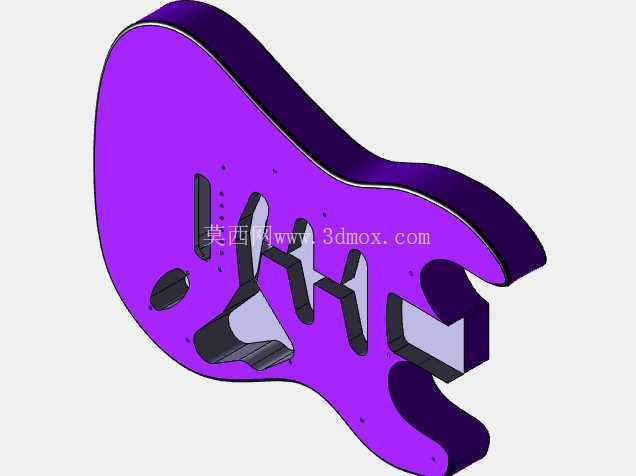

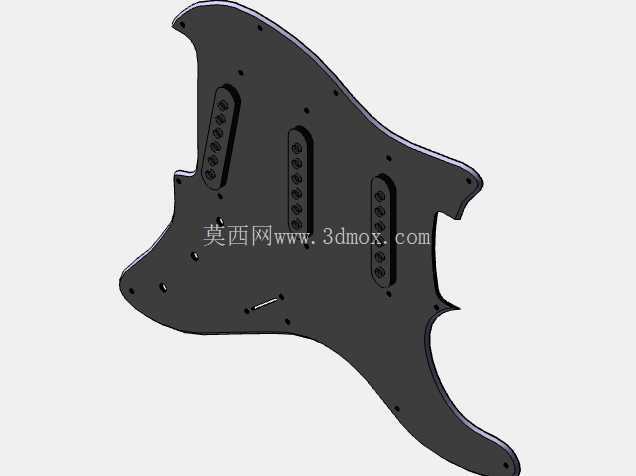

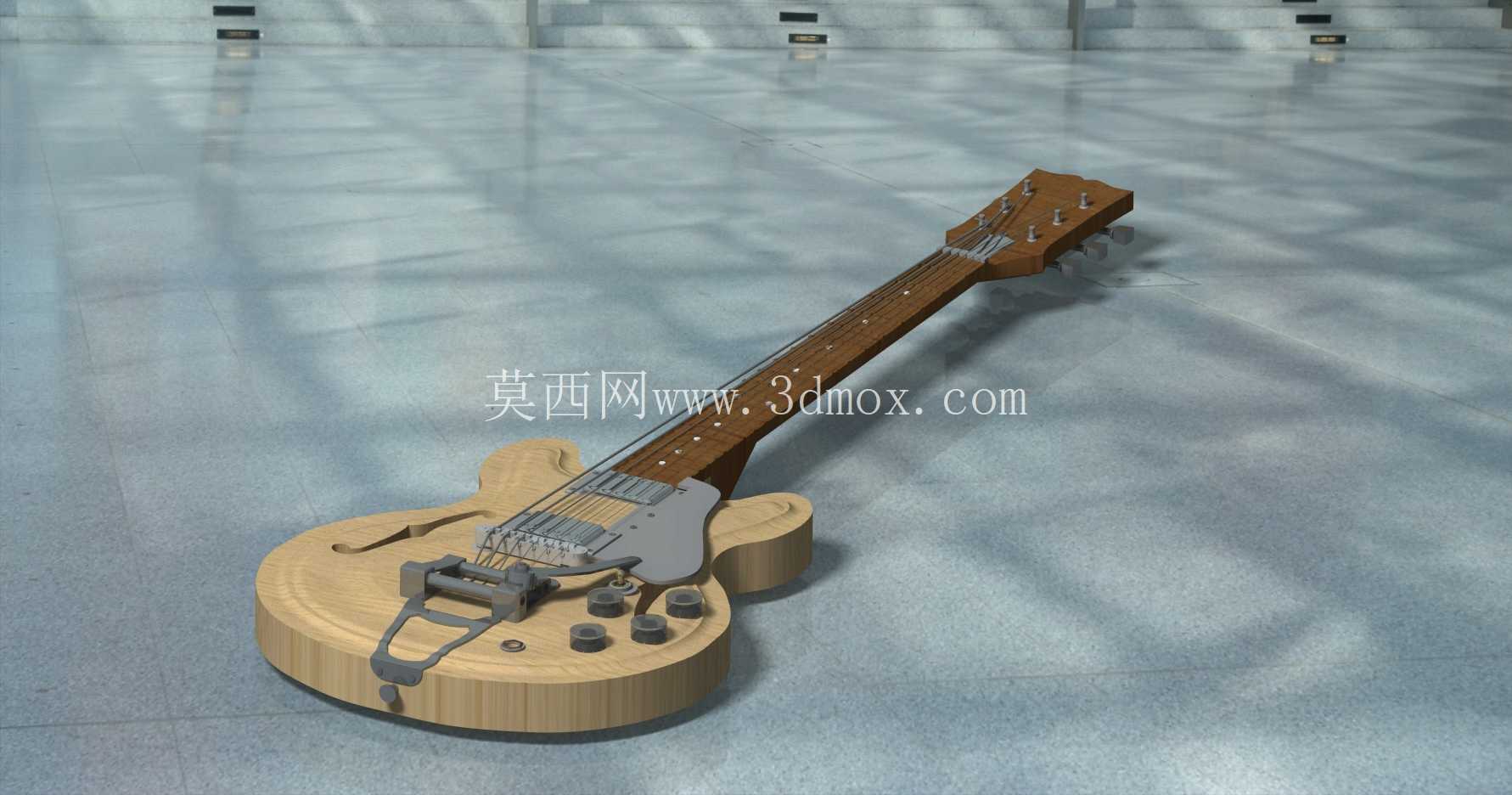

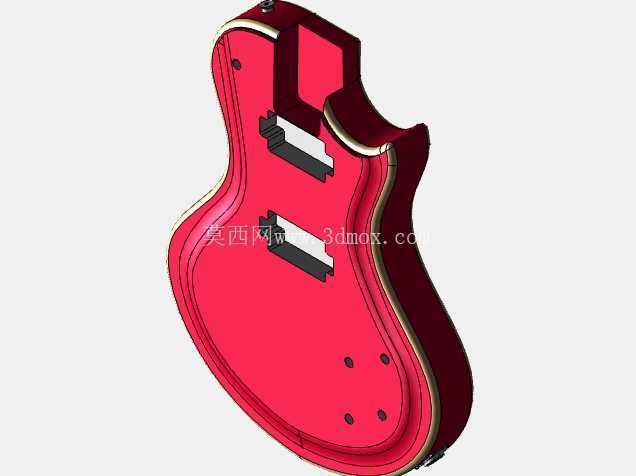

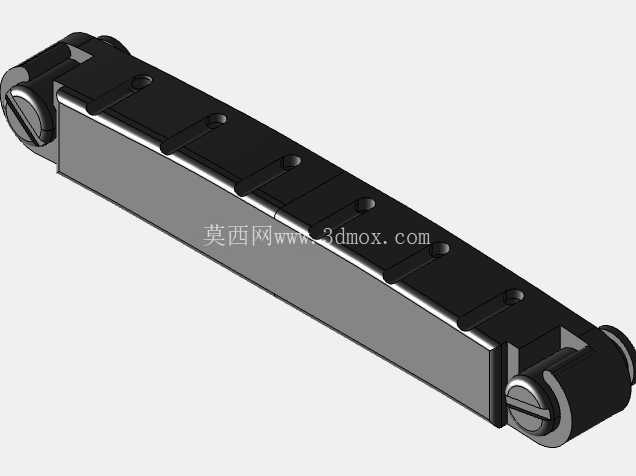

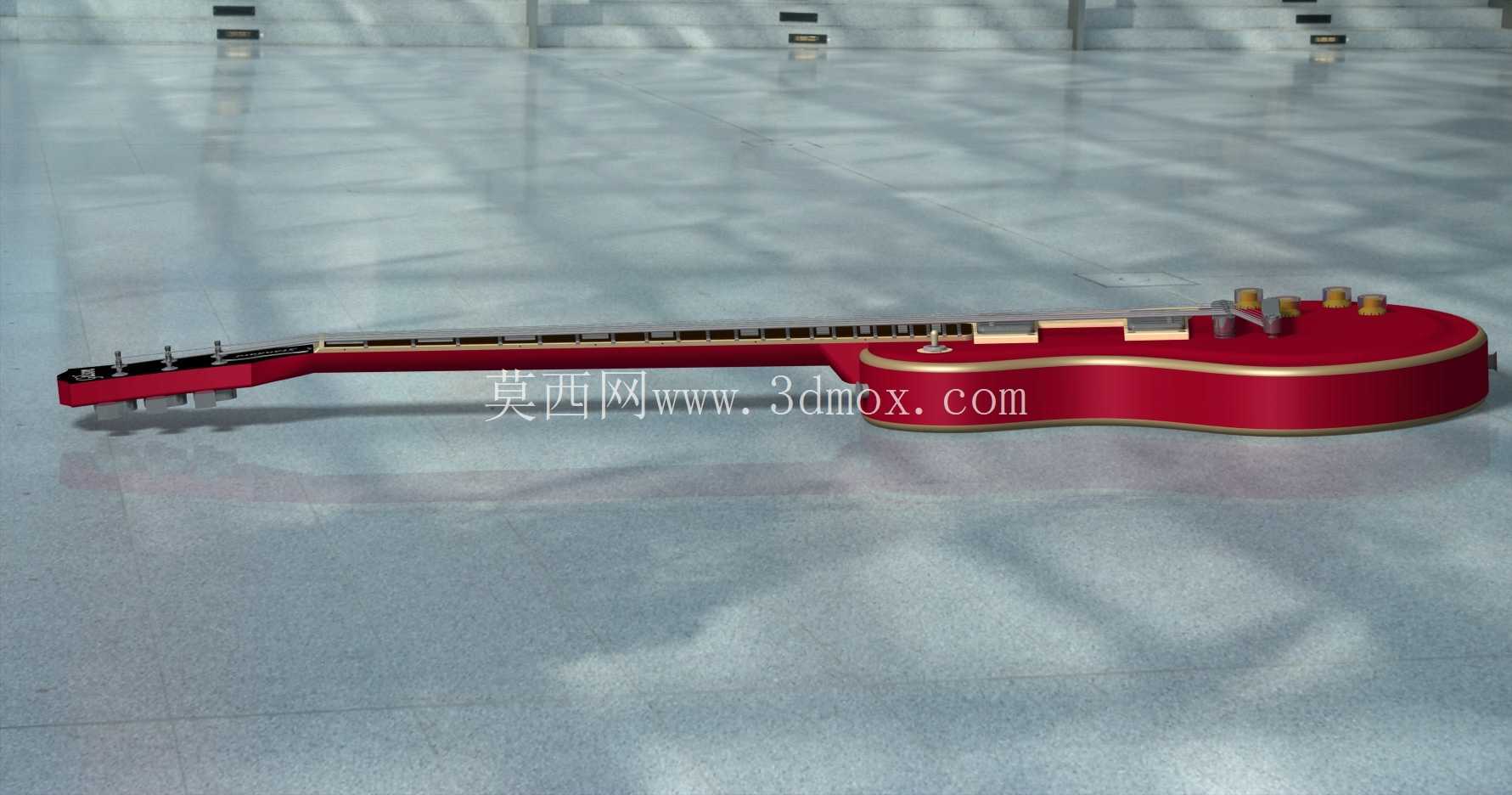

　　从功能特性维度拆解，三款琴的结构设计各有明确的功能指向：左侧紫色 Strat 型琴体采用双缺角轮廓，高把位演奏时手部可无阻碍触及22品以上指板区域，琴身轮廓贴合人体坐姿、站姿演奏时的躯干贴合曲线，背部预留的弹簧仓结构可适配单摇、双摇颤音系统的安装空间，拾音器安装位采用三单拾音器的标准开槽尺寸，可直接适配市面主流规格的单线圈拾音器组件；中间红色 Les Paul 型琴体为实心桃花心木基底的经典轮廓，琴颈与琴体采用插接式连接结构，拾音器开槽适配双线圈拾音器的安装尺寸，琴身正面的旋钮、档位器开孔位置完全匹配量产LP型电吉他的操控布局，琴桥安装位预留了固定式琴桥、拉弦板的固定螺孔位置，可直接适配固定式琴桥的安装精度要求；右侧原木色Gibson356半空心琴体采用f孔镂空结构，琴体内部预留了中心实木块的支撑结构，既保留半空心琴的共振声学特性，又能避免大音量下的回授啸叫问题，琴颈连接位、拾音器安装位、颤音系统安装位均匹配该型号量产琴的标准尺寸边界。

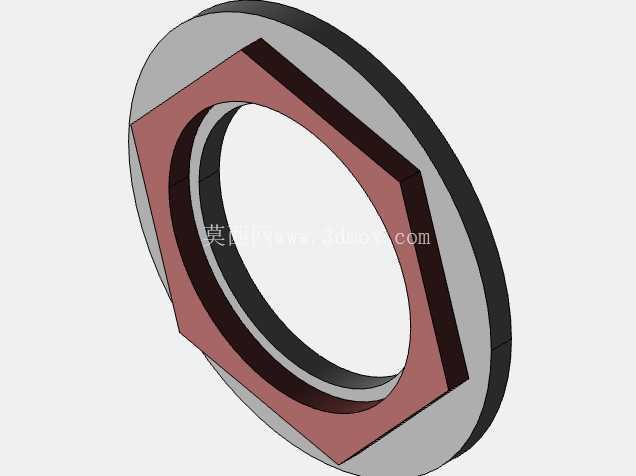

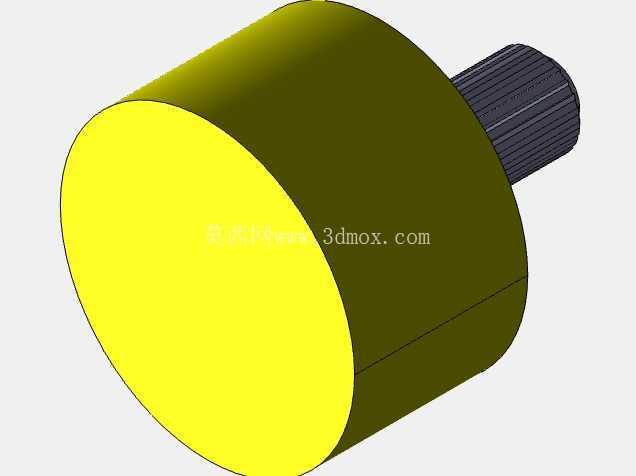

　　设计思路上，三款琴的建模完全遵循实体乐器的尺寸链逻辑：指板有效弦长统一采用电吉他标准的25.5英寸与24.75英寸两类规格，指板品丝位置按照十二平均律的弦长分割比例精准定位，琴颈钢筋预埋槽的尺寸、位置完全匹配量产琴颈的调节结构需求，琴身漆面分色区域的边界严格对应实体琴的装配分界，比如护板覆盖区域、琴颈结合处的贴合面均做了精准的面贴合处理，不存在装配干涉问题。外形尺寸与安装边界方面，三款琴的总长度均控制在980mm-1020mm区间，琴身最宽处为330mm左右，琴体厚度根据形制差异从40mm到55mm不等，所有外接配件的安装孔位、开槽尺寸均符合行业通用配件的互换标准，比如输出插孔的开孔直径、电位器的安装孔径、背带钉的固定螺孔尺寸，都可以直接适配市面在售的标准电吉他配件，不需要二次修改结构。

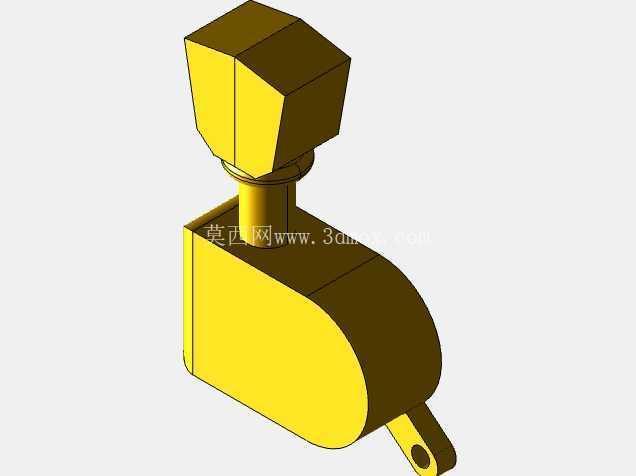

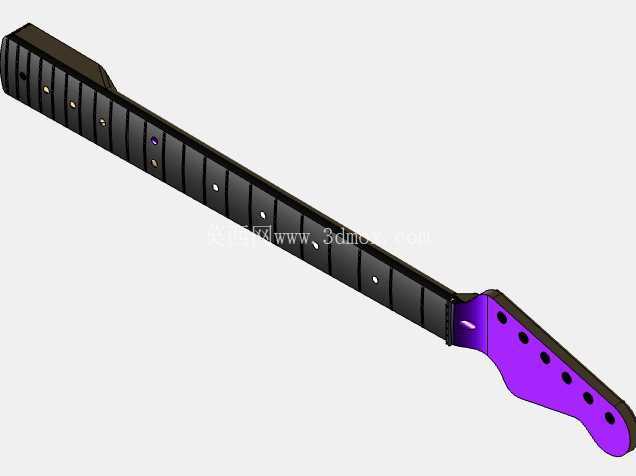

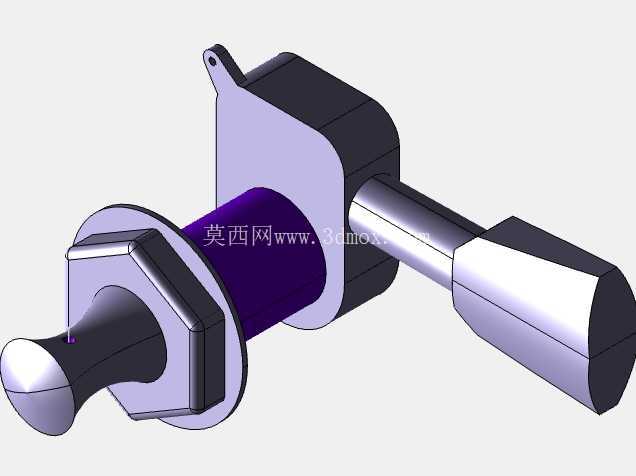

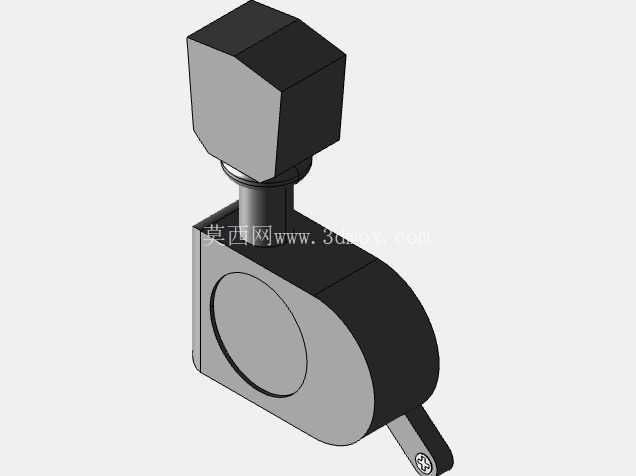

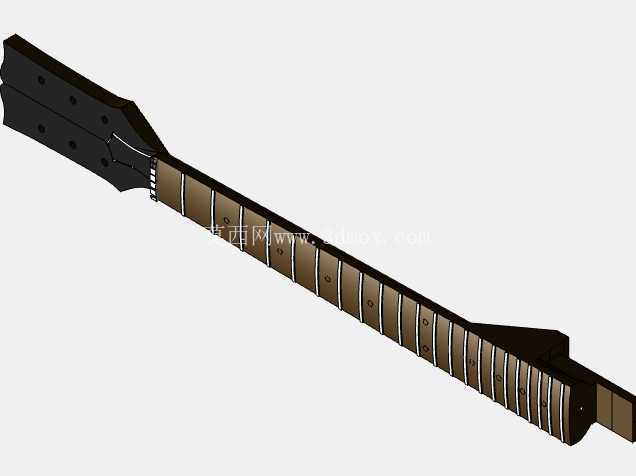

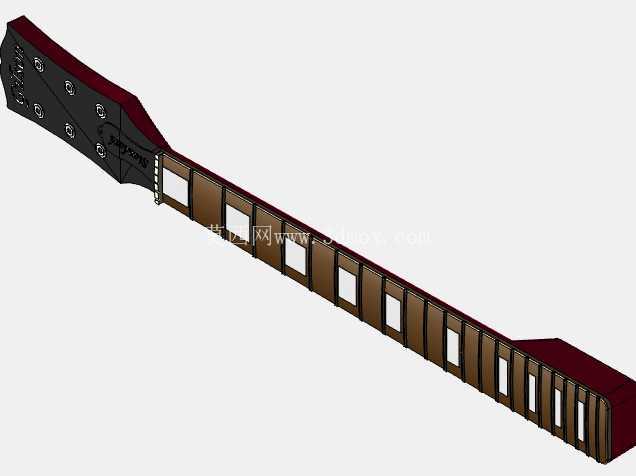

　　从结构设计的工程角度看，这类弦乐器的三维建模核心在于平衡外观曲面流畅度与内部结构的装配合理性，比如琴颈的指板弧度采用12英寸的经典指板曲率，既保证演奏时的手感舒适度，也能让建模曲面的曲率连续符合工业加工的曲面要求，可直接导出用于CNC琴体加工的刀路文件；琴头的弦钮安装孔位按照3+3、6 inline两类排布方式精准定位，弦轴的安装深度、开孔直径完全匹配标准封闭弦钮的安装尺寸，不会出现弦钮安装后突出、干涉的问题。半空心琴体的内部支撑块位置经过结构优化，既保证琴体整体结构强度，避免运输、使用过程中的琴体变形，也能预留足够的腔体空间保证声学共振效果，f孔的轮廓尺寸、位置完全匹配该型号的经典外观特征，同时边缘做了符合加工工艺的圆角处理，避免后续加工时的边缘崩边问题。
