四缸发动机排气歧管结构设计方案

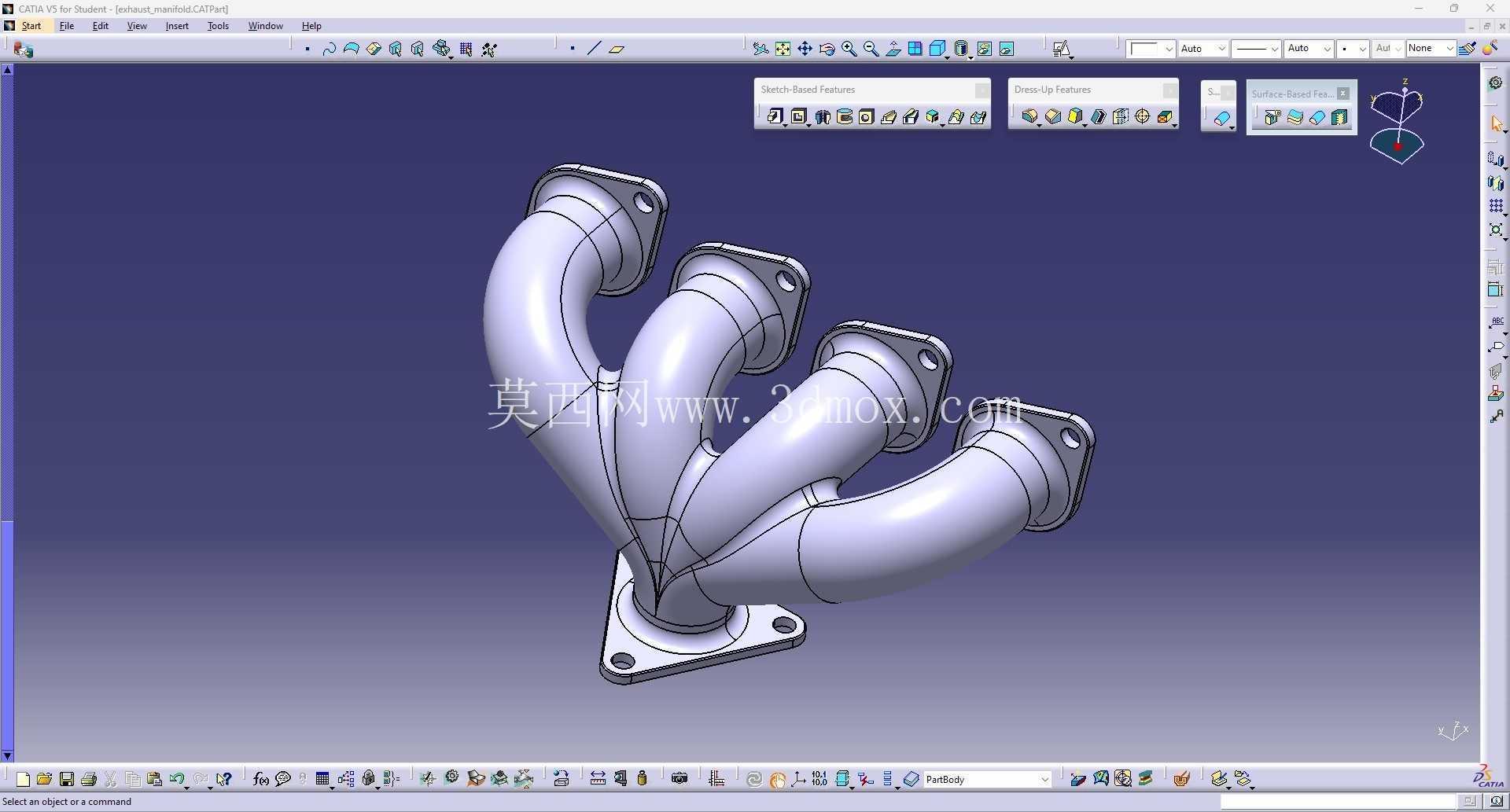

　　在往复式内燃机的进排气系统设计中，排气歧管是连接气缸盖排气口与排气后处理系统的核心导流构件，其结构合理性直接影响发动机的排气效率、各缸排气均匀性、泵气损失水平，甚至会对排气脉冲能量利用、涡轮增压器的响应速度产生明显作用。这套四缸机型用的排气歧管采用四合一汇聚式结构，四个独立的进气法兰分别对应直列四缸发动机的各缸排气口位置，每个支管采用平滑过渡的弯曲流道设计，避免流道截面突变造成的排气紊流与阻力激增，最终将四个气缸排出的高温废气汇聚到下端的总出口法兰，统一输送至三元催化器、涡轮增压器或消声系统中。

　　从实际装车的应用场景来看，这类歧管多用于小排量直列四缸自然吸气或低增压汽油发动机，适配乘用车、轻型商用车的动力总成布置需求，在设计阶段需要充分考虑机舱内的安装边界，四个进气法兰的螺栓孔位完全匹配气缸盖排气侧的安装点位，法兰面的平面度公差需要控制在0.1mm以内，避免高温工况下密封失效出现漏气问题。每个支管的弯曲半径经过反复校核，既保证流道顺滑降低排气背压，又要避让机舱内的周边附件，比如转向助力管路、空调压缩机、发动机悬置支架等部件，预留足够的装配间隙与热膨胀余量，因为发动机工作时歧管会接触最高近千度的高温废气，金属材料受热膨胀的位移量需要在设计阶段提前核算，避免热应力集中造成歧管开裂或者法兰密封失效。

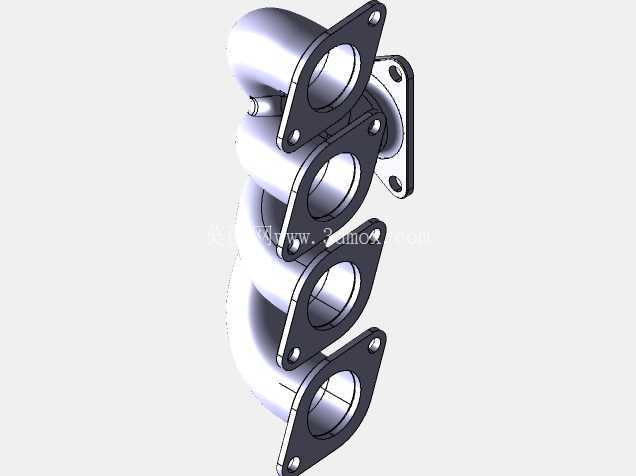

　　设计过程中首先要确定各缸的点火顺序，按照点火间隔调整各支管的长度差，尽可能让各缸的排气脉冲不发生相互干涉，比如常见的1-3-4-2点火顺序的四缸机，相邻点火气缸的排气支管要避免在近距离内交汇，减少排气背压的波动，提升发动机的充气效率。流道的内壁要保证足够的光滑度，减少废气流动过程中的沿程阻力，支管与总管的交汇位置采用大圆角过渡结构，避免直角交汇造成的气流对冲，降低排气噪声的同时减少能量损耗。法兰部分的设计需要兼顾密封性能与结构强度，进气法兰采用带定位凸台的结构，安装时可以快速与缸盖排气口对位，每个法兰设置两个螺栓固定孔，螺栓的预紧力经过核算，既保证密封垫片有足够的压紧力，又不会因为预紧力过大造成法兰变形。下端的总出口法兰采用方形四点固定结构，匹配下游排气系统的安装接口，法兰面的密封槽设计可以适配金属缠绕垫片，耐受高温废气的腐蚀与冲击。

　　从安装边界来看，整个歧管的轮廓尺寸需要适配直列四缸发动机的排气侧布局，四个支管呈对称式分布，整体向外的突出量控制在合理范围内，不会超出发动机缸体的侧面轮廓太多，避免在整车装配时与车架或者机舱覆盖件发生干涉。每个支管的壁厚经过强度校核，既要满足高温下的结构刚度要求，避免发动机运行过程中产生共振异响，又要尽可能控制整体重量，符合动力总成轻量化的设计趋势。在流道设计时还要考虑排气温度场的分布，避免局部区域因为气流流速过慢造成热量堆积，减少歧管局部过热开裂的风险，同时均匀的温度分布也能让下游的三元催化器更快达到起燃温度，降低冷启动阶段的污染物排放。

　　在实际的建模过程中，每一段弯曲流道都采用多段曲率连续的曲面拼接而成，保证整个流道的截面变化率控制在合理区间，不会出现截面突然收窄或者扩大的情况，减少局部涡流的产生。安装螺栓孔的位置度公差严格按照动力总成的装配要求设定，保证歧管在装配时不需要强制对位就能顺利安装，减少生产线的装配难度。同时歧管上预留了氧传感器的安装凸台位置（部分机型会在总管段设置），可以精准监测排气中的氧浓度，为发动机电控系统提供喷油修正的信号。整个结构没有多余的冗余设计，每一处曲面、每一个法兰的厚度都经过实际工况的校验，既满足功能需求，又兼顾了制造成本与工艺可行性，适合采用砂型铸造或者不锈钢焊接工艺进行批量生产。
