车床方形回转刀架结构设计

项目分类:机床 发布时间:2024-12-26 ID:869743

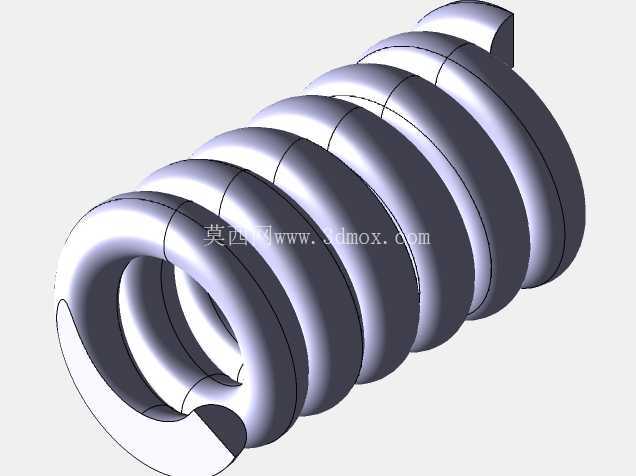

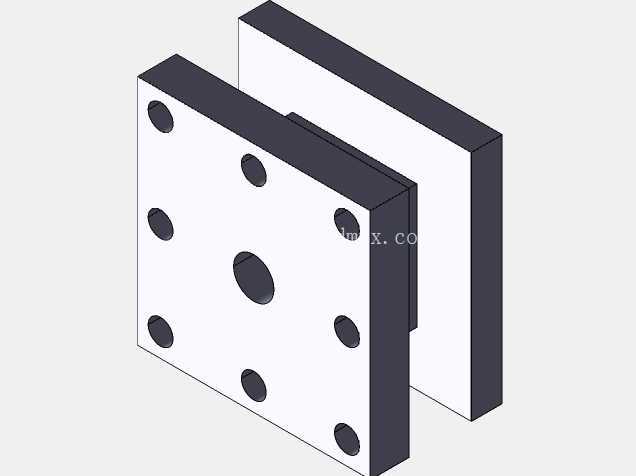

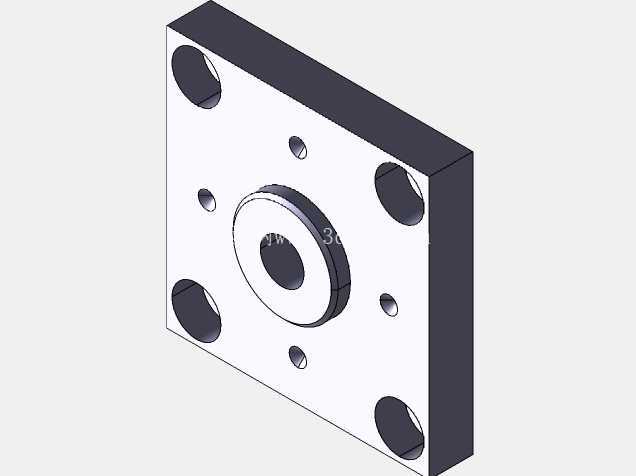

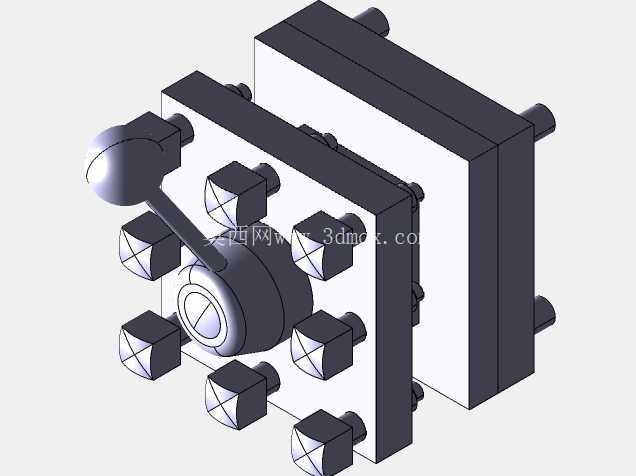

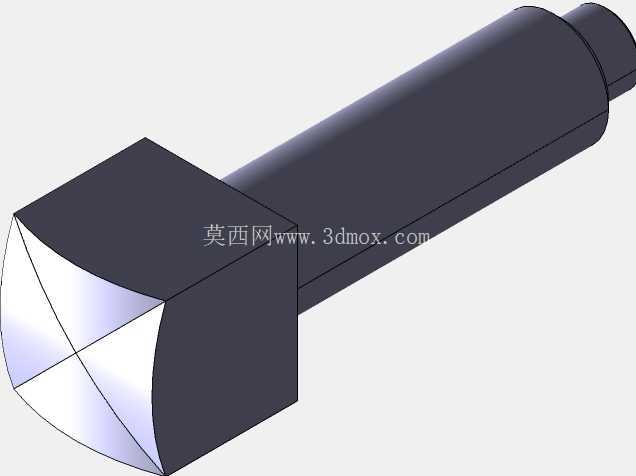

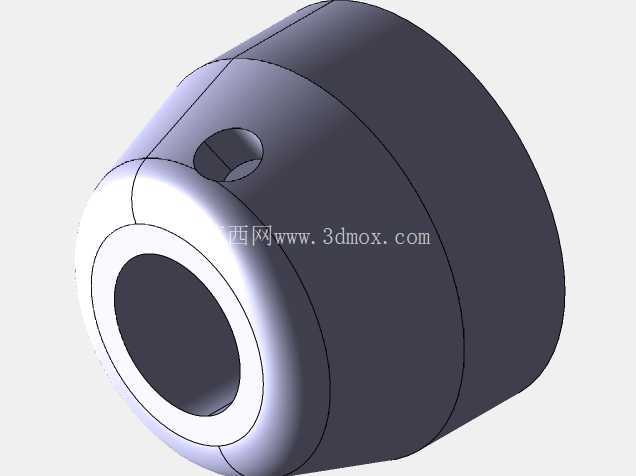

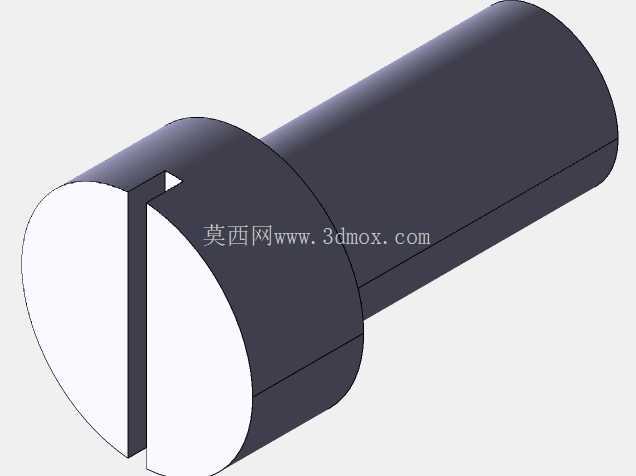

  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计
  • 车床方形回转刀架结构设计

  在普通卧式车床的切削加工场景中,方形刀架是承担刀具装夹、工位切换功能的核心功能部件,直接决定工序切换效率与加工过程的装夹刚性。这款方形刀架采用端面齿盘定位的经典结构布局,主体分为固定底座、回转刀盘、锁紧机构、操作手柄四个核心部分,适配常规中小型卧式车床的中拖板安装接口,可同时装夹四组不同用途的切削刀具,覆盖外圆车削、端面车削、内孔加工、切槽切断等常见车削工序的装夹需求,无需频繁拆装刀具即可完成多工序连续加工,大幅降低单件加工过程中的换刀辅助时间。

  从实际加工的工况需求出发,这款刀架的设计首先考量了切削过程的刚性传递路径,固定底座通过底部的定位止口与中拖板安装面贴合,采用内六角螺栓沿周向均匀锁紧,保证切削力能够直接传递至床鞍部件,避免装夹间隙带来的让刀问题。回转刀盘的四个刀位采用对称式布局,每个刀位设置独立的刀具压紧螺栓,可适配不同截面尺寸的方柄车刀,刀位的定位面经过磨削加工,保证刀具装夹后刀尖高度的一致性,减少换刀后的对刀调整工作量。操作手柄的偏心锁紧结构经过力矩匹配设计,操作人员扳动手柄即可先完成齿盘脱开、刀盘回转,到位后反向扳动手柄即可自动完成齿盘啮合与刀盘锁紧,整个换刀动作无需额外辅助工具,单手即可完成操作,适配批量加工过程中频繁换刀的操作节奏。

  安装边界方面,这款刀架的底座安装孔位采用行业通用的跨距设计,可直接替换同规格车床的原有方刀架,无需对中拖板进行二次加工改造;刀盘回转过程的外轮廓不会与车床卡盘、尾座等周边部件产生运动干涉,刀架的整体高度匹配常规车床的中心高参数,装夹标准方柄车刀后刀尖可直接对齐主轴回转中心,无需额外加装垫刀片调整高度。定位结构采用的端面齿盘为多齿啮合结构,啮合时的接触面积大,能够承受较大的切削冲击,即使在断续切削、大切深加工的工况下,也能保持刀位的定位精度,避免刀盘移位导致的加工尺寸超差。刀架内部的回转副采用间隙可调的结构设计,长期使用出现磨损间隙后,可通过调整内部的压紧螺母消除间隙,恢复刀架的回转精度与锁紧刚性,延长部件的整体使用寿命。

  每个刀位的压紧螺栓采用均匀排布的设计,压紧力可均匀作用在刀具柄部,避免单螺栓压紧带来的刀具偏斜问题,保证刀具装夹后的位置精度。在日常维护层面,刀架的注油孔直接连通回转副与齿盘啮合面,可定期注入润滑脂减少磨损,外露的锁紧部件采用防尘结构设计,能够阻挡切削过程中的铁屑、切削液进入内部配合面,降低卡滞、磨损的故障概率。从结构建模的角度来看,这款刀架的所有配合面均按照实际加工公差要求进行建模,齿盘的齿形参数、偏心轴的偏心距、锁紧机构的行程都经过实际工况验证,可直接作为车床改造、刀架性能优化的设计参考,也可用于机床拆装教学的演示模型,帮助从业者理解方刀架的动作逻辑与受力传递路径。
