五槽V型传动滑轮三维结构设计

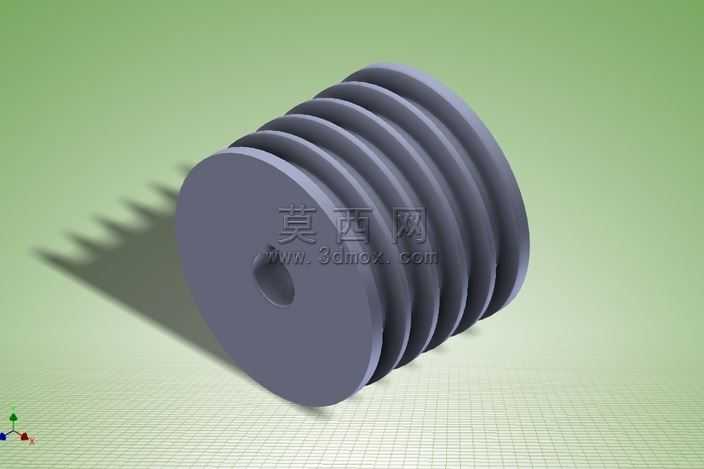

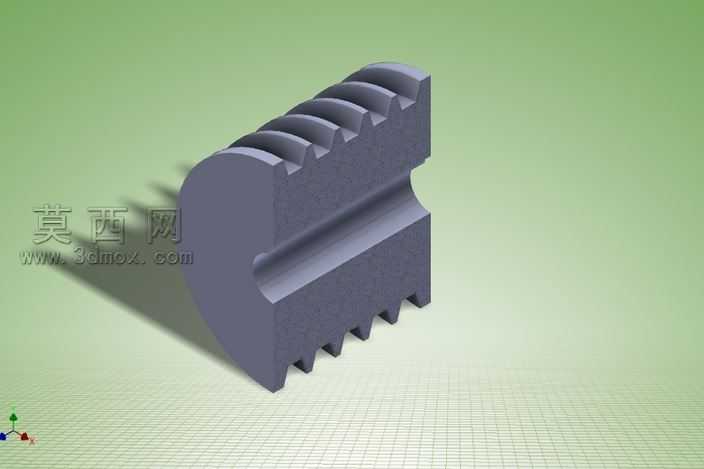

本作品为五槽V带传动滑轮的三维参数化设计成果，建模阶段采用SolidWorks软件完成全特征构建，首先以旋转凸台特征生成带轮的基体轮廓，精准控制轮毂的轴向长度、中心安装孔的孔径尺寸，保证中心孔与传动轴的配合公差符合机械设计标准。针对轮槽部分，先绘制单个V型槽的截面草图，严格遵循5V带的槽型角度、槽深、槽间距规范，通过线性阵列特征完成五道轮槽的均匀排布，确保每道轮槽的轮廓精度一致，避免V带运行时出现偏磨、打滑问题。轮体两端的挡边采用凸台拉伸特征生成，挡边高度略高于轮槽顶部，可有效防止传动过程中V带从槽内脱出，提升传动运行的稳定性。建模完成后对所有特征进行圆角处理，在轮槽与挡边的衔接处、轮毂端面的锐边位置添加工艺圆角，消除应力集中点，同时还原实际机加工零件的工艺特征。材质渲染阶段选用深灰色硬质工程塑料或铸铁材质效果，调整材质的粗糙度、反光度参数，还原金属或硬质塑料零件的哑光质感，搭配网格地面与柔和的环境光源，通过软件自带的渲染功能输出展示图，清晰呈现轮体的槽型结构、整体比例与细节特征。设计过程中充分考量该滑轮的实际使用场景，作为V带传动系统的核心从动/主动零件，五道轮槽可同时适配多根5V带并联传动，能够传递更大的扭矩，适用于中大功率的机械传动场景；中心通孔设计为标准光孔，可配套键槽结构实现与传动轴的周向固定，轮体的壁厚经过强度校核，在满足传动载荷要求的前提下尽可能控制整体重量，降低转动惯量，提升传动响应速度。整体建模逻辑清晰，特征树层级分明，所有尺寸均可通过参数驱动修改，可直接用于后续的工程图生成、装配模拟以及3D打印样件验证，能够为传动系统的设计选型提供直观的三维参考，也可作为机械设计教学中带轮结构讲解的演示素材。
