光学观测设备专用定位夹持固定结构

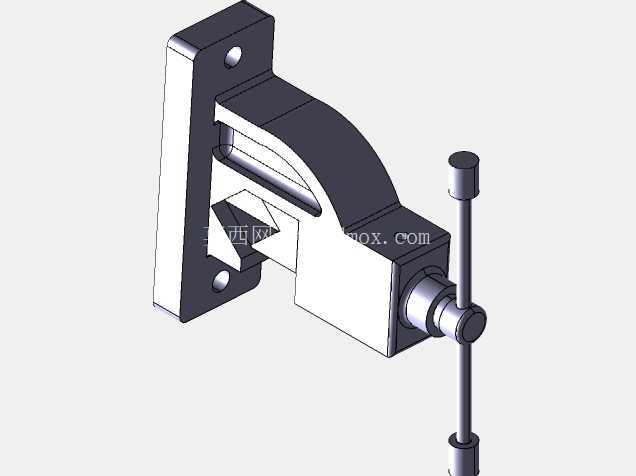

　　在精密光学检测、实验室显微观测类设备的装配体系中，这类夹持固定结构承担着核心观测组件的定位与承载作用，区别于通用台钳类夹持工装，该结构的设计完全围绕光学组件的同轴度要求、观测姿态调整需求展开，没有多余的冗余结构，所有型面的设计都服务于实际装配场景的使用需求。从结构布局来看，主体采用一体化弯折的承载基座设计，一侧设置带同轴内孔的圆筒状安装位，该内孔的尺寸公差按照光学镜筒的安装配合要求设计，可直接插入对应直径的观测镜筒，侧壁预留的紧定螺钉孔可在镜筒插入后完成径向锁紧，避免观测过程中镜筒出现轴向窜动或径向转动，保证观测光轴的稳定性。基座的弯折过渡区域采用圆弧曲面过渡，而非直角折弯结构，这种设计一方面可以降低应力集中系数，提升基座整体的结构刚性，在频繁调整观测姿态、承受镜筒重量的长期使用场景下，不会出现基座变形导致的光轴偏移；另一方面圆弧过渡的型面可以避让观测光路的调整空间，避免结构件遮挡观测视野，这也是光学类工装设计中需要重点考量的细节——在保证结构强度的前提下，尽可能压缩非功能区域的结构占比，给光路调整、样本操作留出足够的操作空间。

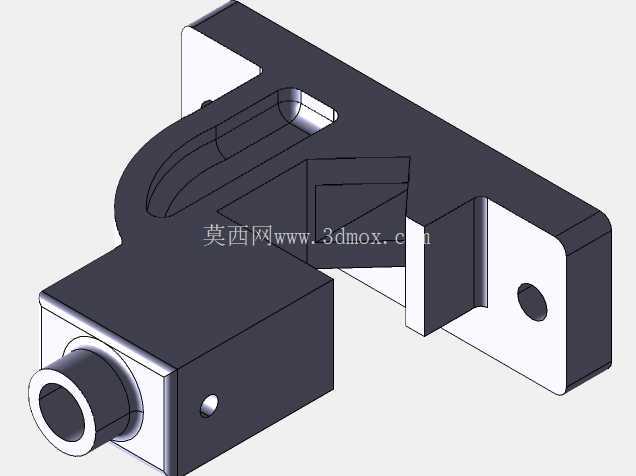

　　基座另一侧设置带安装孔的平板连接面，该平面为整个固定结构的安装基准面，安装孔的位置按照通用光学实验台、检测设备支架的安装孔距设计，可通过螺栓直接固定在支架或工作台面上，平板与主体承载结构之间设置垂直的定位挡边，装配时该挡边可与支架的定位面贴合，快速完成安装定位，不需要反复调整安装位置即可保证镜筒的光轴与观测平面保持预设的角度关系。从安装边界来看，整个结构的外形尺寸适配常规中小型光学观测设备的安装空间，圆筒安装位的轴线与底部安装平面的高度差经过精确计算，既可以保证镜筒的观测焦距覆盖常规样本的观测高度范围，又不会因为整体高度过高导致结构重心上移，提升安装后的整体稳定性。

　　在实际使用场景中，这类固定结构不仅可用于实验室显微镜的镜筒固定，也可适配工业视觉检测工位的相机、镜头夹持，在生产线的视觉检测环节，该结构可快速将成像组件固定在预设位置，配合生产线的传输节奏完成产品外观、尺寸的在线检测，结构上的紧定设计可支持快速更换不同规格的镜筒或镜头，不需要整体拆卸基座，大幅提升工位调整的效率。设计过程中，针对不同使用场景的受力情况，对基座的壁厚做了差异化设计：承载镜筒的圆筒区域壁厚略厚，可承受镜筒的重量以及调整时的侧向力；安装平板区域在保证安装孔周边强度的前提下，适当削减非受力区域的壁厚，降低整个结构的自重，减少对安装支架的负载要求。

　　所有棱边位置都做了小倒角处理，避免装配过程中划伤操作人员或破坏配套组件的表面镀层，紧定螺钉孔的位置设置在圆筒侧壁的非观测侧，既方便操作人员伸手操作锁紧螺钉，又不会让螺钉突出结构表面干扰光路或磕碰其他组件。不同于标准型材拼接的夹持支架，这种一体化结构的固定装置没有拼接间隙，长期使用不会出现拼接位置松动导致的位置偏移，对于需要保持长期观测精度的场景来说，这种结构的稳定性远优于拼接式支架，同时一体化的结构也减少了装配工序，不需要现场拼接调整，拿到成品即可直接安装使用，降低了现场装配的调试难度。
