三脚架支撑底座替换结构件设计

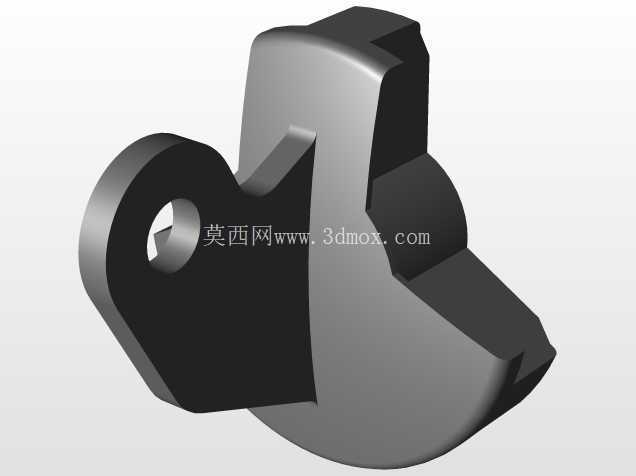

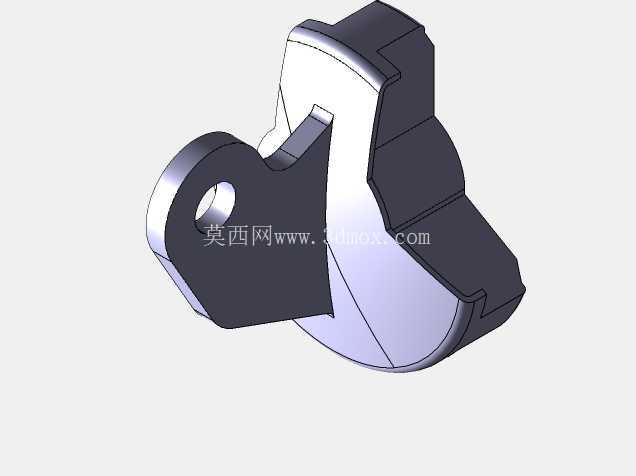

　　日常户外测绘、小型设备架设场景中，三脚架作为便携支撑载体，底座部件属于高频受力的易损耗件，一旦出现断裂、缺失，整套支撑设备往往无法正常使用，直接影响外业作业进度。这款替换底座的设计，完全围绕原有三脚架的安装匹配逻辑展开，没有改动原有设备的连接接口，可直接替换损坏的原装部件，无需对三脚架主体进行二次加工。从结构受力角度看，底座需要同时承担三脚架支腿的铰接载荷、整体设备的竖向压力，以及架设过程中可能出现的侧向倾覆力矩，因此在结构设计时，对铰接孔周边做了加厚处理，孔位边缘设置了圆角过渡，避免应力集中导致的部件断裂；主体轮廓贴合原有支腿的收纳形态，不会干涉支腿的折叠收拢动作，保证三脚架折叠后的整体尺寸与原装状态一致，不影响便携收纳。

　　安装边界上，铰接孔的孔径、孔位中心距完全匹配原有三脚架的连接销轴尺寸，底座与支腿贴合的接触面做了微弧面处理，和支腿端部的曲面完全贴合，受力时接触面压强分布均匀，不会出现局部压溃的问题；底座外侧的轮廓弧度适配三脚架收拢后的外轮廓，不会出现突出的棱角，避免携带过程中剐蹭背包或其他设备。设计过程中充分考虑了3D打印的工艺特性，所有壁厚保持均匀，没有出现突变的厚大截面，避免打印过程中出现翘曲、缩孔等缺陷；部件的摆放角度无需额外添加大量支撑，仅在悬空的铰接孔下方设置少量易拆除的支撑即可完成打印，打印完成后去除支撑的工作量极小，普通桌面级FDM打印机即可完成制作。

　　实际使用场景中，这类替换件可适配同规格的多款轻型三脚架，无论是外业测绘用的轻型仪器脚架，还是小型摄影脚架，只要连接尺寸匹配都可使用；部件的填充率设置可根据实际载荷需求调整，日常轻载使用场景下20%的填充率即可满足强度要求，若需要承载较重的设备，可适当提高填充率或更换更高强度的打印耗材，无需改动整体结构。从功能特性上看，这款底座除了承担基础的铰接连接作用，还对支腿的张开角度起到限位作用，底座上的限位面角度与原装部件完全一致，保证三脚架张开后的支撑半径、架设高度与原装状态无差异，不会出现支撑不稳、架设高度偏差的问题；部件的重量与原装塑料部件接近，不会额外增加三脚架的整体携带重量，适配户外作业对装备轻量化的要求。

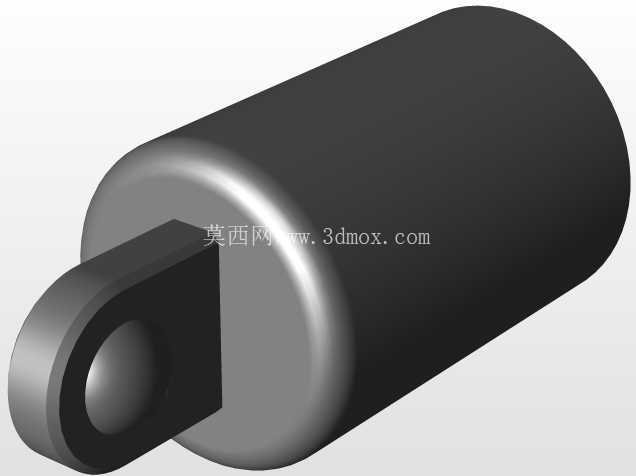

　　结构细节上，铰接孔的内壁预留了微小的装配间隙，既保证销轴可以顺利穿入，又不会出现过大的旷量，避免支腿架设后出现晃动；底座与中轴连接的部位做了贴合面的平整度处理，保证中轴安装后保持垂直，不会出现倾斜导致的设备架设精度问题。针对户外使用可能遇到的磕碰、磨损问题，部件的外边缘全部做了倒圆角处理，没有尖锐的棱角，既可以降低磕碰时的应力集中，也能避免使用过程中划伤操作人员。
