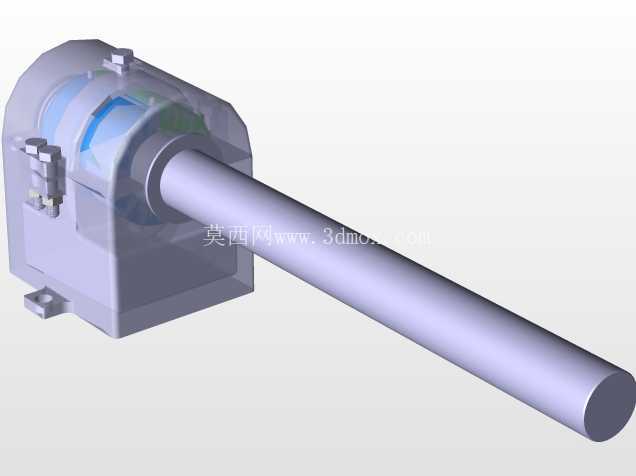

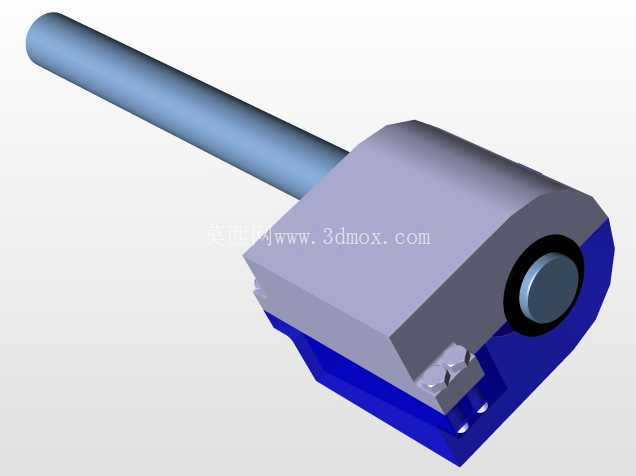

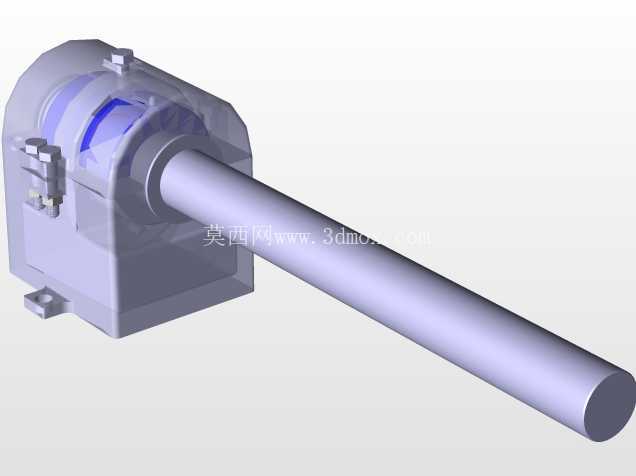

剖分式滑动轴承带轴装配结构展示

　　这套剖分式滑动轴承装配结构，主要应用于中低速重载的工业传动场景，常见于矿山输送设备、冶金轧线辅机、中小型减速机输入输出端这类需要长期连续运转、轴系载荷存在径向冲击的工况中。作为轴系的核心支撑部件，它的核心作用是为旋转轴提供稳定的径向约束，同时在轴运转过程中通过轴瓦与轴颈之间形成的润滑油膜降低摩擦损耗，避免轴颈直接磨损，延长整套传动部件的使用寿命。

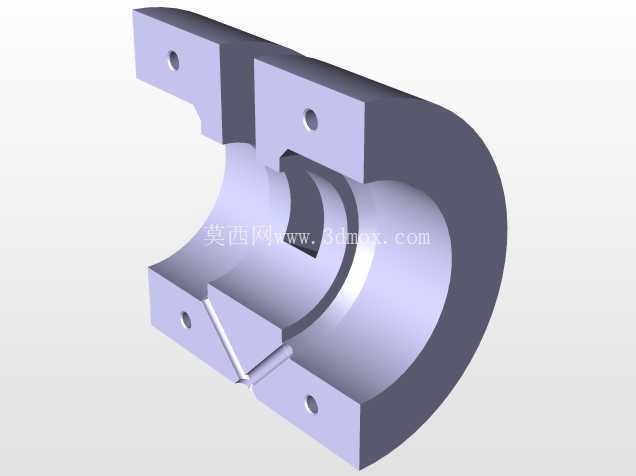

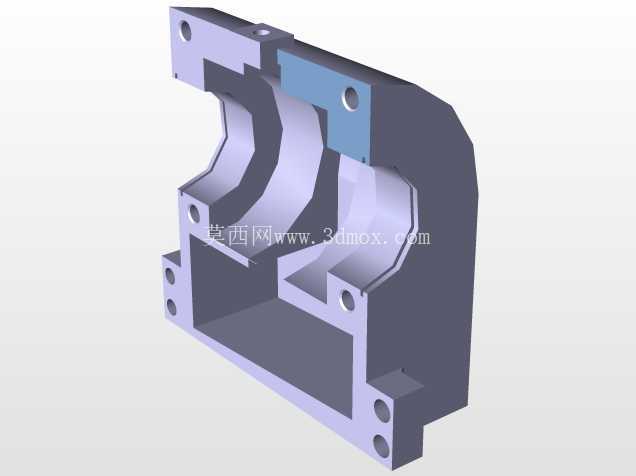

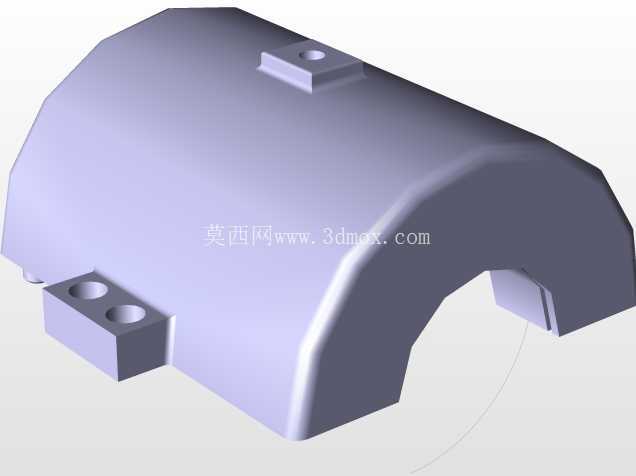

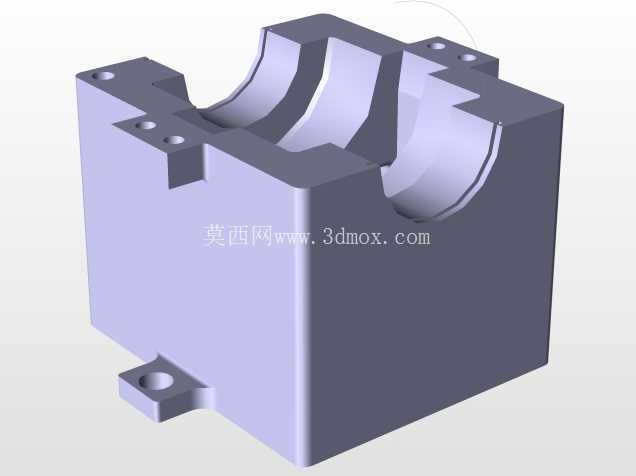

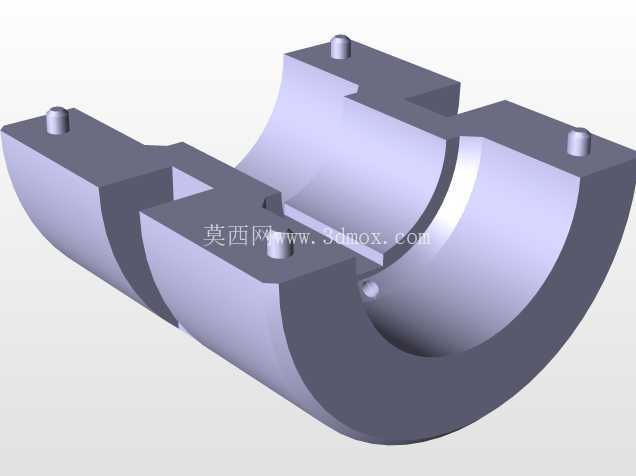

　　从结构设计逻辑来看，采用上下对开的剖分式轴承座结构，主要是为了解决整体式轴承安装维护不便的痛点——当轴系已经完成齿轮、联轴器等端部零件装配后，不需要将轴上所有零件逐一拆卸，只需要拆开轴承上盖就可以完成轴瓦的更换、间隙调整或者轴承的检修，大幅降低后期运维的拆装工作量。轴承座本体采用铸铁材质的结构设计，底座设置了对称分布的安装螺栓孔，安装时可以直接通过螺栓将轴承座固定在设备的安装基面上，安装孔的位置公差需要控制在0.1mm以内，避免安装后轴承孔与轴系中心线出现偏斜，导致轴瓦局部偏磨。轴承座的上下结合面设置了定位止口，装配时可以保证上下轴承孔的同轴度，避免合盖后出现孔位错边，卡滞轴的旋转。

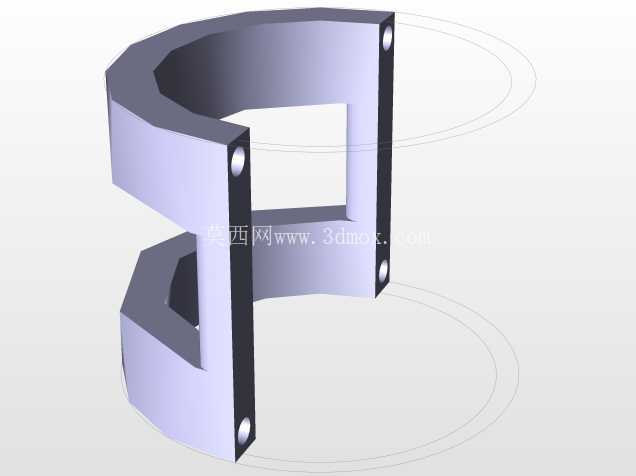

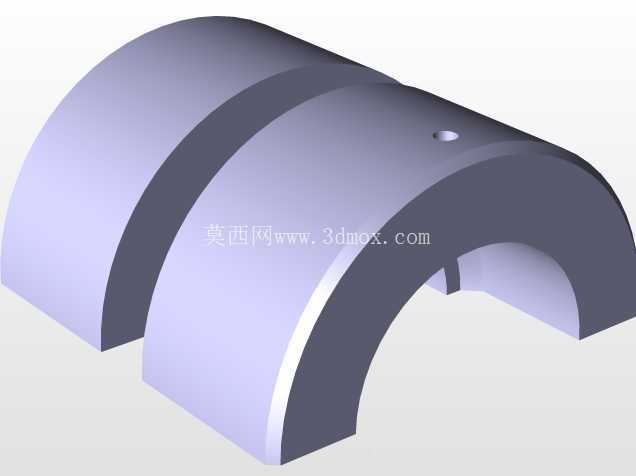

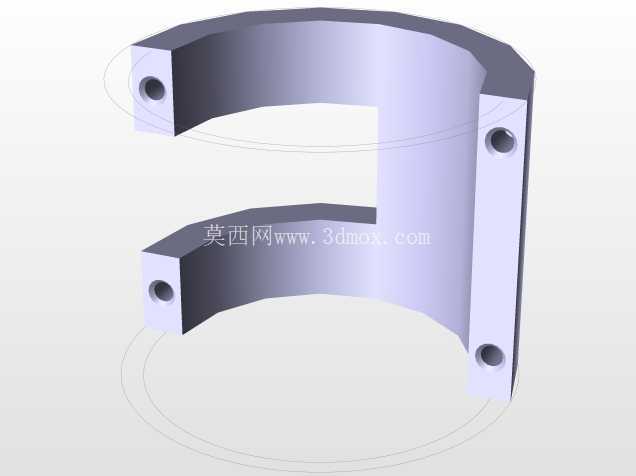

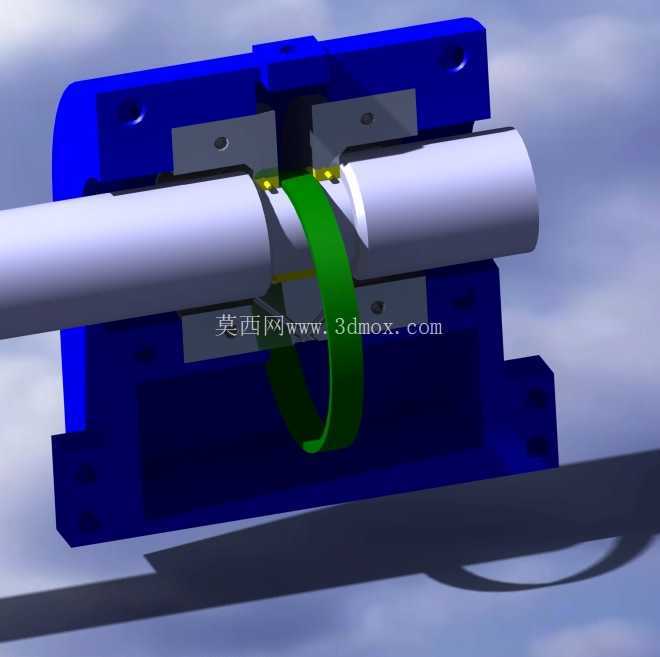

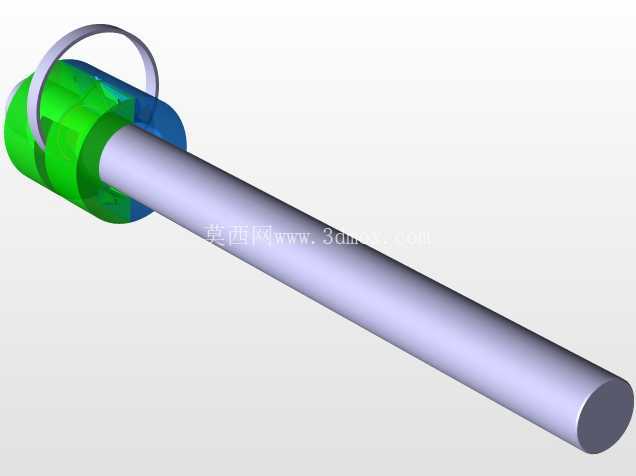

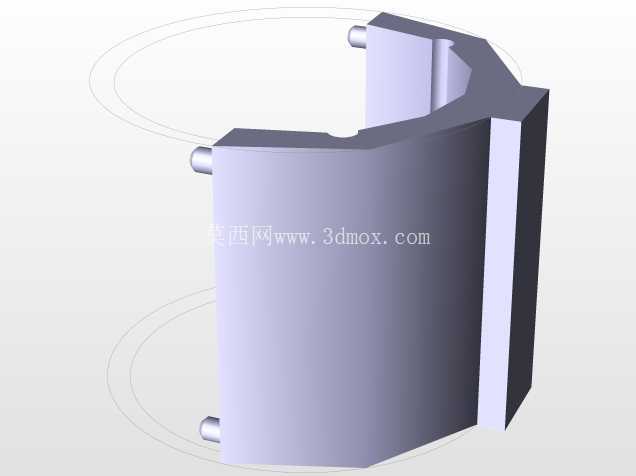

　　内部的轴瓦采用分体式结构，对应上下轴承座分别安装，轴瓦与轴承座孔之间采用过盈配合加定位销固定，防止轴运转过程中轴瓦随轴同步转动。轴瓦内壁开设有环形油槽与轴向导油沟，润滑油可以通过轴承座上的注油孔进入油槽，随着轴的旋转均匀分布到整个轴颈接触面上，形成稳定的动压油膜。图中展示的绿色密封件安装在轴承座两端的密封槽内，属于接触式毡圈密封结构，主要作用是阻挡轴承内部的润滑油向外泄漏，同时防止外部环境中的粉尘、金属碎屑进入轴承摩擦副内部，避免磨粒磨损加剧轴瓦和轴颈的损耗，这类密封结构适合线速度不超过5m/s的工况，完全匹配这类滑动轴承的常规运转速度范围。

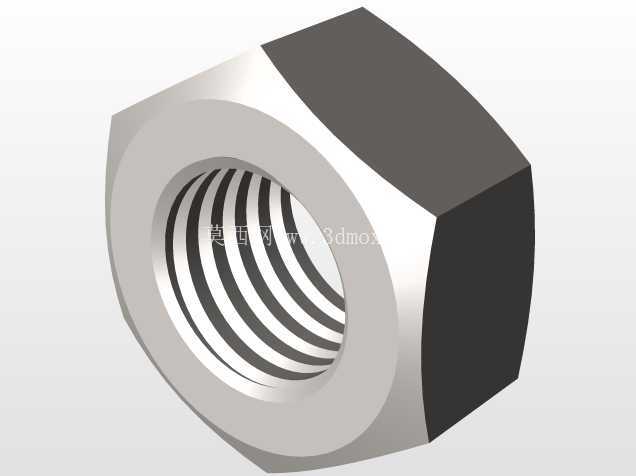

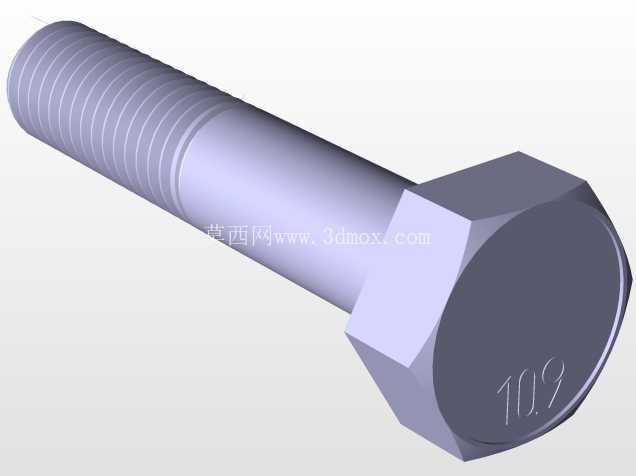

　　从安装边界尺寸来看，这套轴承适配的轴径属于中等规格传动轴范畴，轴承座整体的宽度、底座安装孔的中心距都按照通用传动部件的安装规范设计，可以直接替换同规格的标准剖分式滑动轴承，不需要额外修改设备的安装基面。装配时需要注意轴瓦与轴颈的配合间隙，径向间隙需要控制在轴径的千分之一到千分之一点五之间，间隙过小会导致润滑不足、运转温升过高，间隙过大则会引起轴系跳动，影响传动平稳性。轴承上盖的连接螺栓需要按照对角顺序分次拧紧，保证上下轴瓦的受力均匀，避免单侧压紧导致轴瓦变形。

　　在实际选型应用中，这类轴承相比滚动轴承承载能力更强，抗冲击性能更好，在存在振动载荷的工况下使用寿命更长，缺点是摩擦阻力相对更大，对润滑维护的要求更高，需要定期检查油位、更换润滑油，定期检查轴瓦的磨损量，当磨损量超过设计阈值时及时更换轴瓦，避免磨损到轴颈导致轴件报废。建模过程中需要重点保证轴承孔的圆柱度、上下结合面的平面度、安装孔的位置度这些关键形位公差，同时还原轴瓦油槽、密封槽、螺栓连接孔这些细节结构，保证装配后各个零件之间不存在干涉，轴可以在轴承孔内顺畅转动，密封件与轴颈的接触压力均匀，既可以起到密封作用又不会产生过大的摩擦阻力。
