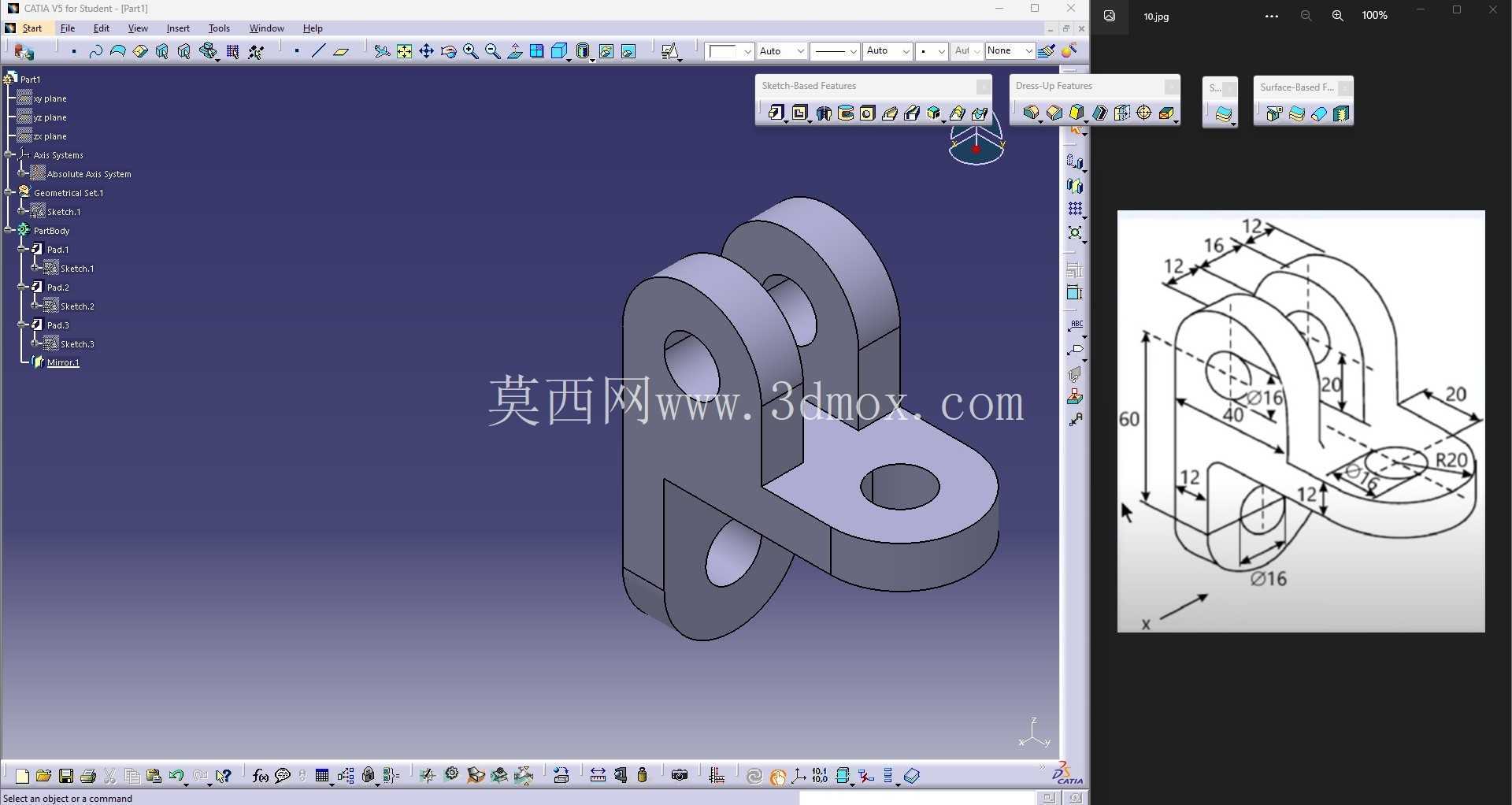

带孔铰接连接支座结构练习建模

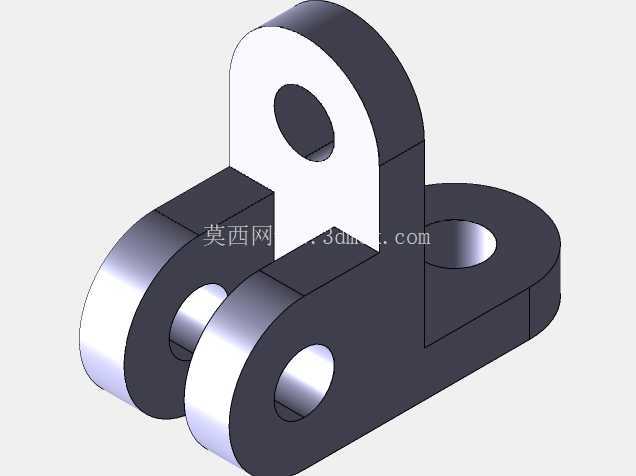

　　日常做结构设计练习的时候，这类带多组铰接孔的连接支座是很典型的构型，很多工装夹具、小型连杆传动机构、输送线的辅助定位支架上都能看到类似结构的影子，它的核心作用是实现两个或多个运动构件之间的铰接传动，同时承担径向的载荷传递，保证构件摆动过程中不会出现径向窜动。从结构本身来看，整个零件采用一体化铣削成型的构型思路，没有多余的拼接结构，主体是两个平行布置的带孔耳板，底部延伸出一个带单安装孔的固定支脚，耳板上的通孔是铰接销轴的安装位，两个平行耳板的孔位同轴度是整个零件加工和建模的核心控制项，一旦同轴度超差，销轴穿入后会出现卡滞，铰接摆动的时候就会产生额外的摩擦阻力，长期运行还会出现销轴偏磨，缩短构件的使用寿命。

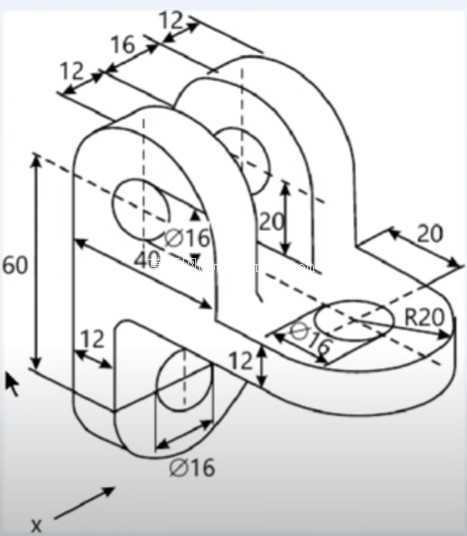

　　尺寸边界上，整个零件的总高度控制在60mm，属于小型的连接支座类零件，主耳板上的铰接孔直径为16mm，适配同直径的圆柱销轴，耳板外侧的圆弧过渡半径为20mm，这个圆弧设计一方面是为了消除直角处的应力集中，避免零件在承受交变载荷的时候出现应力断裂，另一方面也能减少零件安装过程中与周边构件的干涉，给装配留出足够的操作空间。底部支脚的厚度与主耳板保持一致，支脚上的安装孔同样为16mm，这个孔位是用来将整个支座固定在设备基座上的，安装的时候可以采用螺栓配合防松垫圈锁紧，保证支座在承受铰接摆动载荷的时候不会出现位移。

　　建模过程中需要注意几个细节，首先是耳板与底部支脚的连接位置做了12mm的圆角过渡，这个过渡区域的曲率要连续，不能出现建模的碎面，否则后续导入工程图生成加工尺寸的时候会出现轮廓线断裂，也会影响后续有限元分析的网格划分精度。其次是所有孔位的端面都要做倒角处理，虽然练习模型里没有特意标注倒角，但实际加工中0.5mm的45度倒角是必不可少的，既可以去除孔口的毛刺，避免安装的时候划伤操作人员，也能引导销轴顺利穿入孔位，减少装配的对位难度。

　　从实际应用场景来看，这类小尺寸铰接支座常被用在小型自动化设备的连杆驱动机构里，比如包装机的料门摆动支架、小型工装的夹紧臂铰接座、输送线的挡料板翻转支座，因为整体结构紧凑，占用安装空间小，同时一体化的结构强度足够承受常规的往复摆动载荷，不需要额外做加强筋设计，零件整体重量轻，安装拆卸都很方便。设计这类零件的时候，首先要根据实际承受的载荷大小计算耳板的厚度和孔位的直径，确保销轴的抗剪切强度和耳板的抗拉强度满足使用要求，其次要核对安装边界，保证支座固定后，铰接的摆动构件在全行程范围内不会和支座本体、周边的设备构件产生运动干涉，尤其是耳板外侧的圆弧轮廓，要根据摆动构件的最大摆角做包络线校核，避免运动过程中出现碰撞。

　　很多新手在做这类练习建模的时候，容易忽略孔位的同轴度要求，直接分别在两个耳板上拉伸切除孔位，这样很容易出现两个孔位不同轴的问题，正确的建模思路应该是先完成整个零件的本体构型，再用一个拉伸切除命令同时贯穿两个耳板生成铰接孔，从建模逻辑上保证孔位的同轴度，和实际加工中一次装夹钻通两个耳板孔位的工艺逻辑保持一致，这样建出来的模型才符合实际生产的工艺要求，而不是仅仅做出外形相似的模型。另外零件上所有的棱边，除了特意保留的安装定位边，都应该做小圆角过渡，这不仅是为了外观好看，更是实际加工和使用的必然要求，尖锐的棱边在热处理的时候容易产生应力裂纹，搬运安装的时候也容易造成磕碰伤，长期使用过程中棱边锈蚀的速度也更快。

　　这类支座的固定端安装孔设计的时候，还要考虑安装的调整余量，如果是需要微调铰接位置的场景，可以把底部的安装孔设计成长圆孔，方便安装的时候调整支座的固定位置，保证铰接点的位置精度，如果是固定工位不需要调整的场景，就可以用圆孔配合定位销，实现更高的安装定位精度。不同应用场景下对零件的材料选择也有区别，常规工况下用45号钢调质处理就可以满足强度要求，如果是在腐蚀环境下使用，就需要选用不锈钢材料或者做表面镀锌、喷塑处理，提高零件的抗腐蚀能力，如果是对重量有要求的场合，比如航空航天相关的小型机构，也可以选用铝合金材料做硬质阳极氧化处理，在保证强度的前提下降低零件的整体重量。
