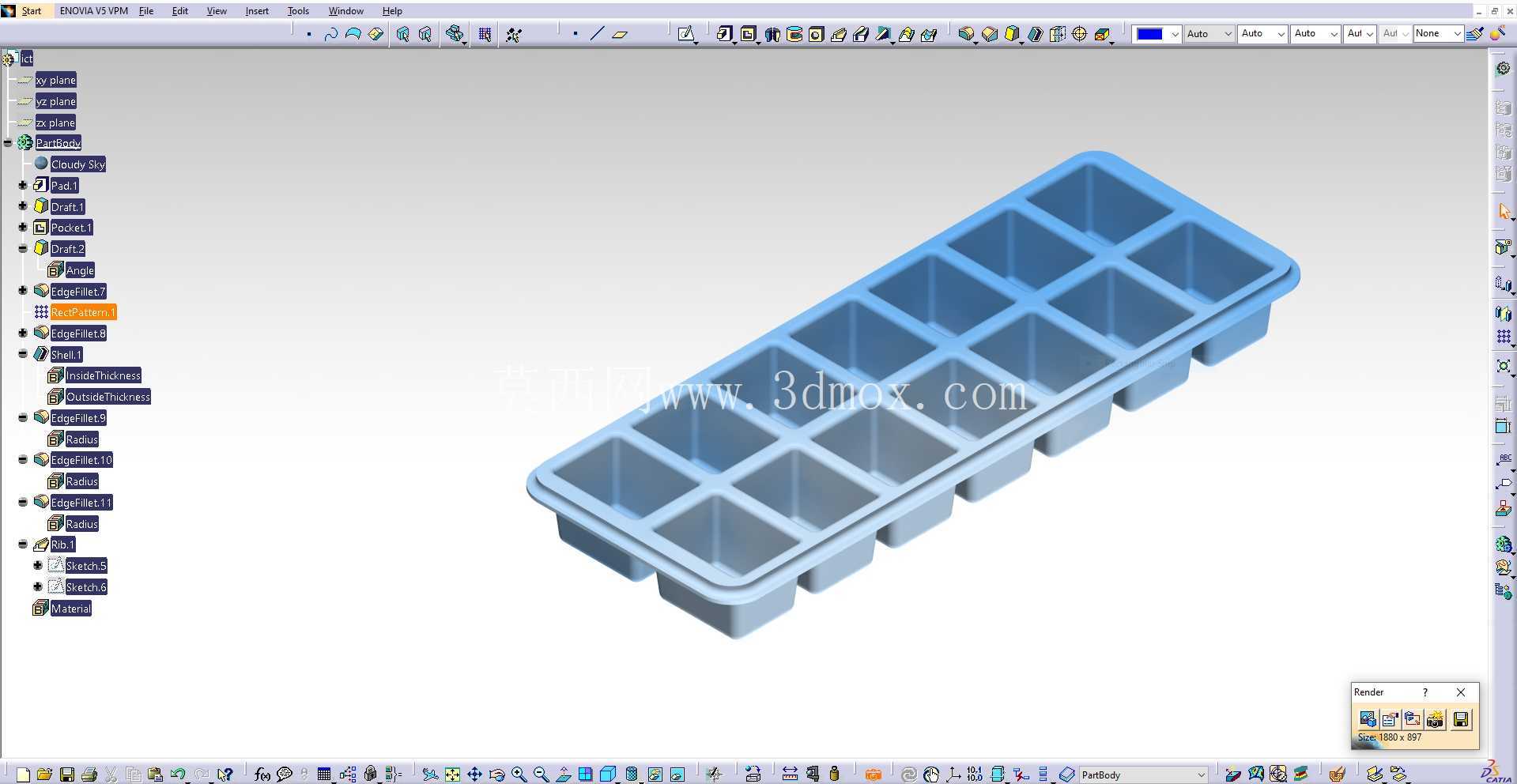

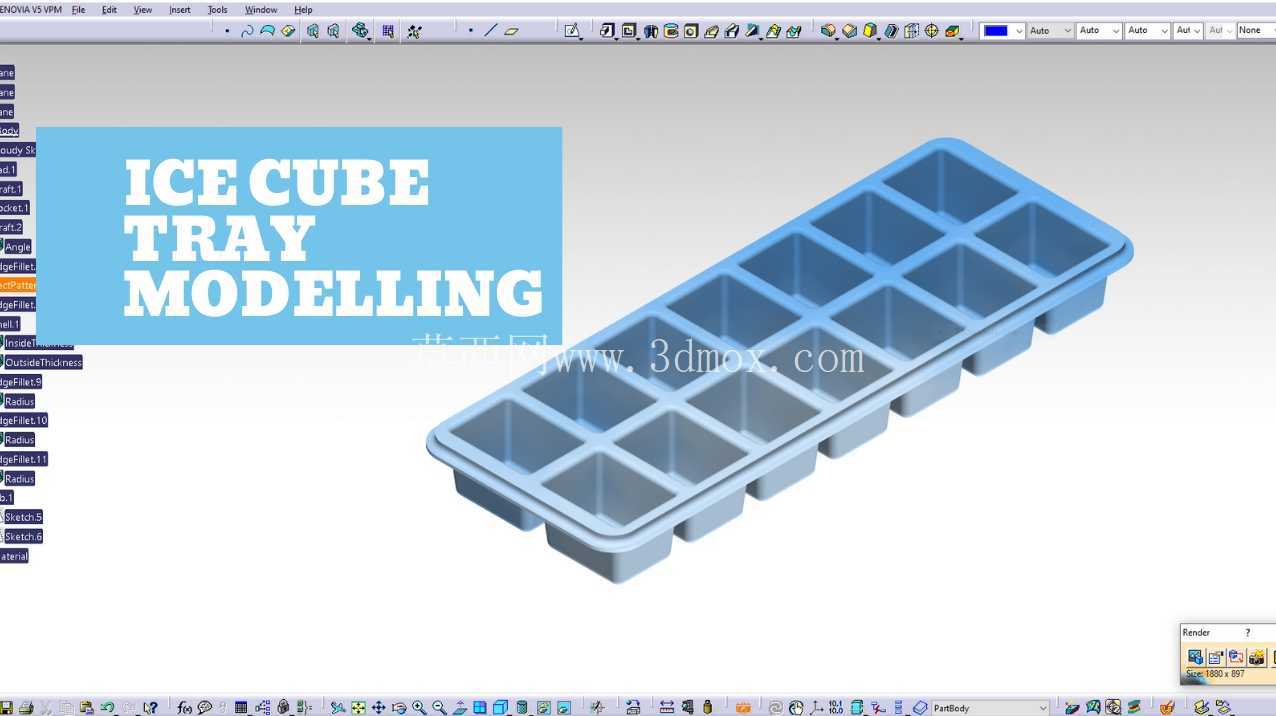

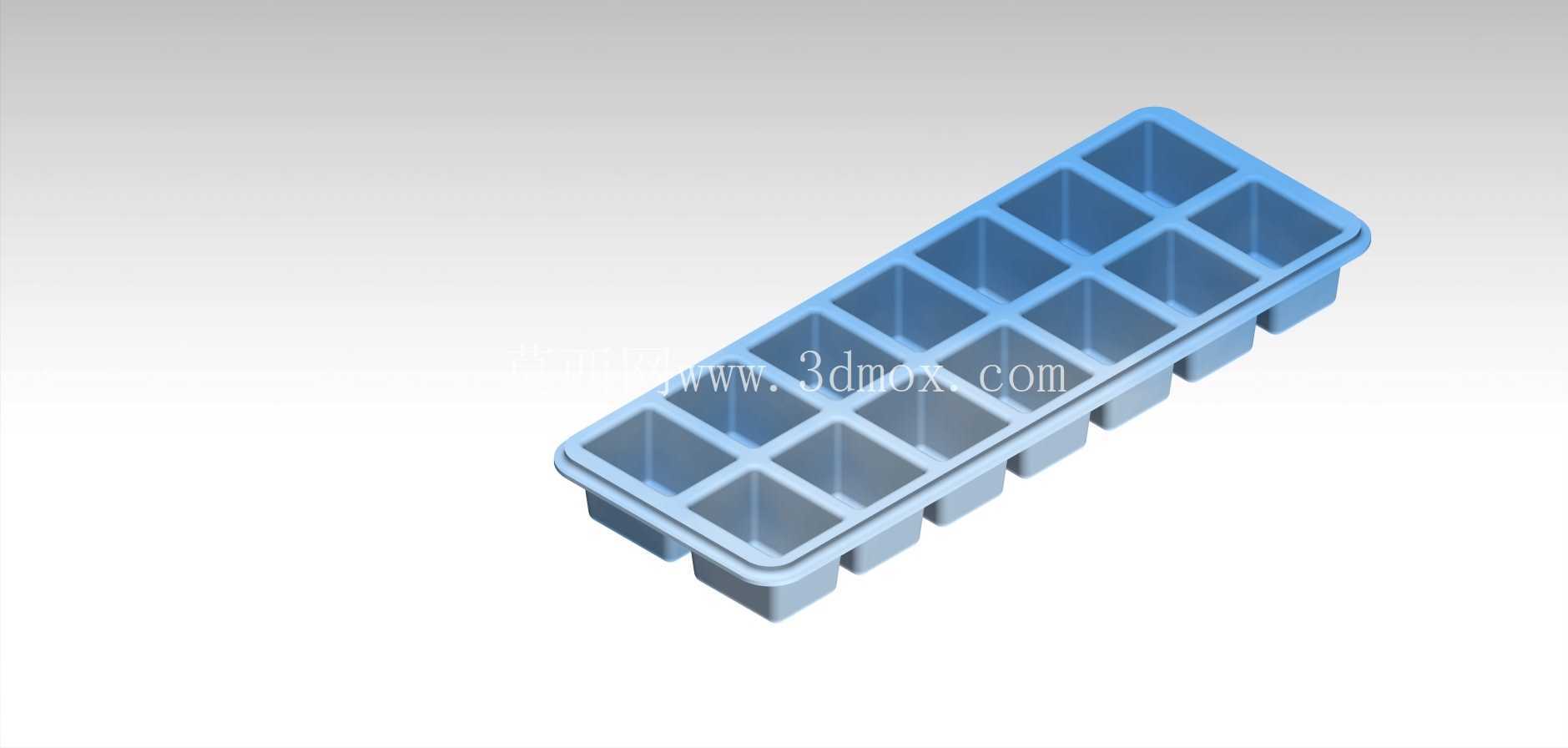

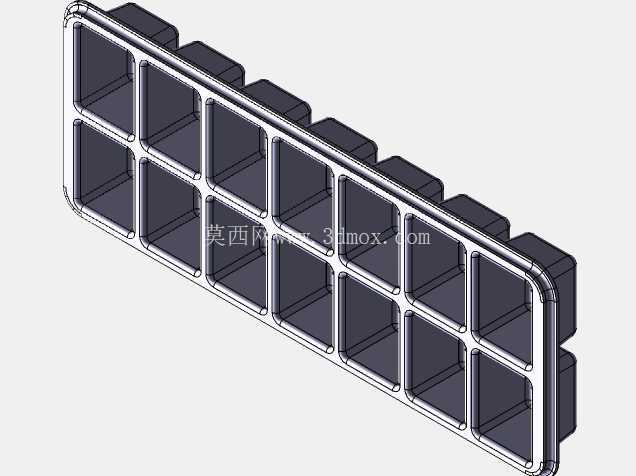

家用食品级多格冰块成型托盘结构设计

　　这款冰块托盘的结构设计，核心围绕家用及小型商用场景的制冰需求展开，日常在家庭冰箱冷冻层、饮品店操作台的小型冷冻柜内都能适配使用，主要作用是将定量液态水定型为规格统一的方块冰块，满足冷饮调制、食材冰镇等场景的用冰需求。从功能特性来看，托盘采用16格独立型腔的排布设计，单格型腔为规整的正方体结构，成型后的冰块棱角分明，单块体积适配常规玻璃杯口径，投放时不会出现卡滞问题，相邻型腔之间设置了等宽的隔断筋，筋条厚度经过反复校核，既能够保证相邻冰块在冷冻过程中不会出现粘连，又能控制整体耗材用量，避免托盘整体重量过大。

　　托盘的外沿设置了一圈高出型腔顶面的挡边，在加注液态水的过程中，挡边能够阻挡水流外溢，即使加注量略高于型腔顶面，也不会顺着托盘外侧流到冷冻室层板上造成结霜污染；托盘底部设计了均匀分布的点状防滑凸点，放置在冰箱层板或者操作台面上时，能够增大接触摩擦力，不会因为轻微的碰撞就出现滑移倾洒的问题。设计过程中首先考虑的是冷冻环境下的材料形变问题，因为托盘需要长期在-18℃左右的低温环境下使用，还要承受常温注水、低温冷冻、常温取冰的反复温度交变，所以型腔的脱模斜度设置为1.5°，既不会因为斜度过大导致冰块成型后上大下小容易提前滑落，也不会因为斜度过小出现冰块卡滞在型腔内难以脱出的问题；每个型腔的底部边角都做了R2的圆角过渡，一方面能够减少注塑过程中的应力集中，避免低温下出现边角开裂的问题，另一方面圆角过渡的冰块在投放时不容易刮伤玻璃杯内壁，使用安全性更高。

　　外形尺寸方面，托盘整体长度控制在280mm以内，宽度控制在120mm以内，整体高度为35mm，这个尺寸边界刚好适配绝大多数家用冰箱冷冻层的抽屉内部高度，以及侧开门冰箱冷冻格的层架间距，不需要调整原有冰箱的储物布局就能直接放置；托盘两端预留了15mm宽的手持位，手持位表面做了细密的防滑纹理，即使手上沾有水渍或者薄冰，也能稳定拿取托盘，不会出现滑脱。在结构细节上，型腔隔断筋的顶面比托盘外沿挡边低2mm，当需要叠放多个托盘同时制冰时，上层托盘的底部凸点刚好可以卡在下层托盘的挡边内侧，叠放后不会出现滑移错位，能够充分利用冷冻室的垂直储物空间，不会因为叠放导致下层托盘的型腔被挤压变形。另外，托盘的壁厚均匀控制在2mm，整个塑件没有壁厚突变的区域，注塑生产时能够避免出现缩痕、缺胶等成型缺陷，低温环境下使用时也不会因为壁厚不均导致应力集中出现开裂；托盘的所有外边缘都做了R1的圆角处理，没有尖锐的飞边棱角，拿取和清洗过程中不会划伤手部。实际使用过程中，这种多格结构的冰块托盘，单次制冰量可以满足3-4杯常规冷饮的用冰需求，不需要频繁制冰，独立型腔的设计也让取冰过程更加便捷，只需要轻微扭转托盘就能让冰块和型腔壁分离，不需要用力敲击就能顺利倒出冰块，减少取冰过程中托盘的破损概率。

　　针对不同使用场景的适配性，设计时也做了对应的考量，比如用于饮品店的场景下，规整的冰块成型尺寸能够保证每杯饮品的加冰量统一，不会出现冰块大小不一导致的饮品口感差异；用于家庭场景时，托盘的整体尺寸小巧，不占用过多冷冻空间，清洗时也没有复杂的死角，用普通的清洁刷就能快速清理每个型腔的内部，不会残留水渍形成的水垢。整个结构设计没有多余的冗余结构，所有的筋条、凸点、圆角设计都围绕实际使用中的痛点展开，从注水、冷冻、取冰、清洗、收纳的全流程做了对应的结构优化，没有为了外观牺牲实际使用的便利性，也没有过度设计增加不必要的生产成本。
