电源变压器配套安装支座结构设计

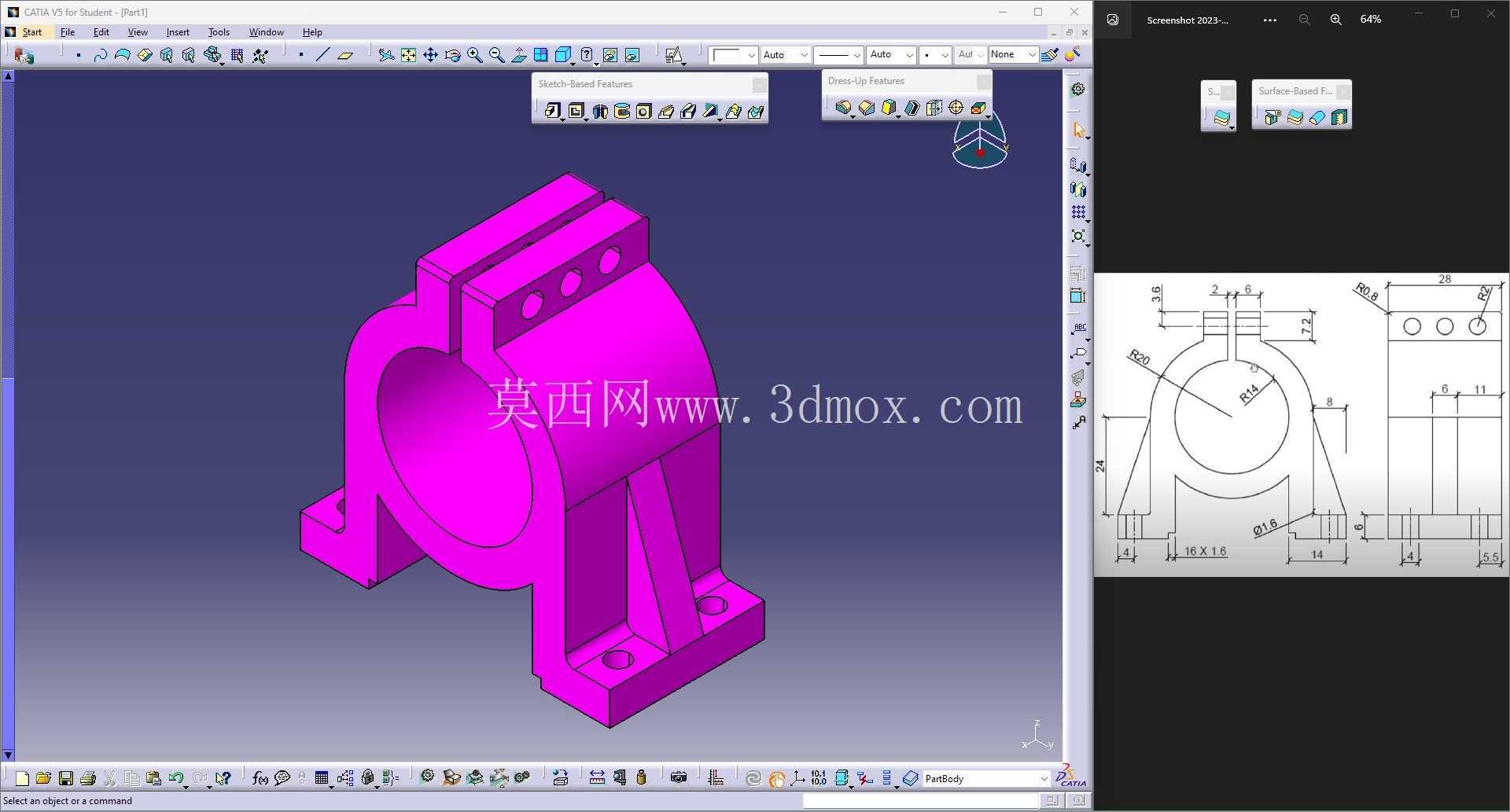

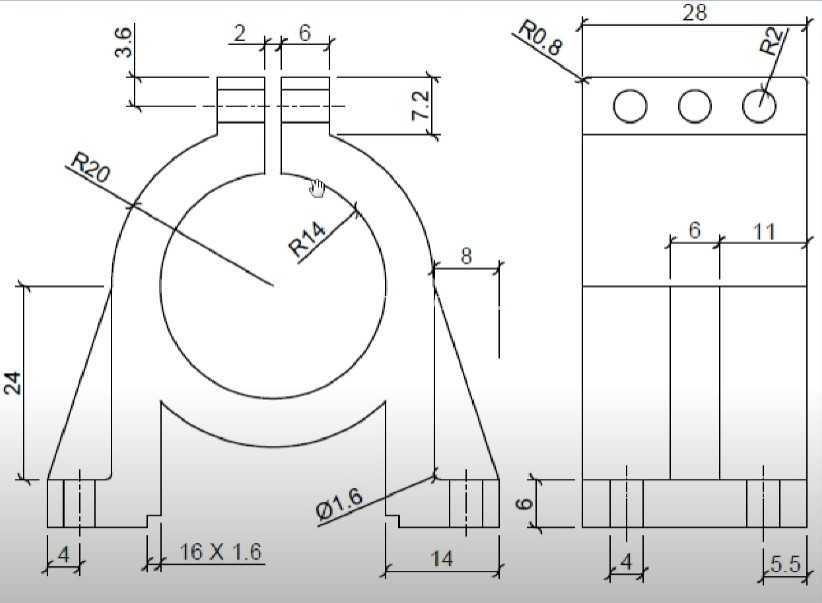

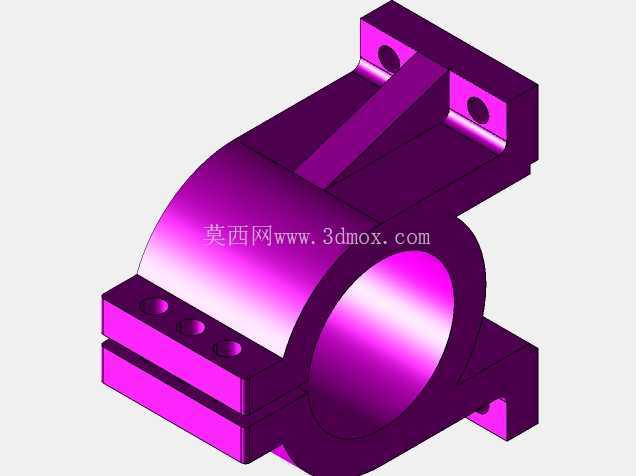

　　该结构件为电源变压器配套的安装支撑支座，主要应用于中小型工频电源变压器的设备内部安装场景，常见于工业控制机柜、低压配电装置、小型机电设备的电源模块区域，承担变压器本体的承载、定位与隔振作用，避免变压器运行时的振动传递至设备壳体引发共振异响，同时保证变压器与周边电气元件保持足够的安全爬电距离。从功能特性来看，该支座采用一体化铸造成型后机加工的工艺路线设计，主体为半环抱式承托结构，中部弧形内孔与变压器环形铁芯的外圆尺寸匹配，安装时可将变压器铁芯下半部分嵌入弧形槽内，配合顶部的两个带孔压片实现周向固定，无需额外绑扎即可限制变压器的径向位移。

　　支座底部设置两个带安装孔的支脚，支脚与主体之间通过三角形加强筋连接，可承受变压器自重带来的弯曲应力，避免长期承重后支脚出现塑性变形；支脚的安装孔为沉孔设计，安装时内六角螺栓头可完全沉入孔内，不会突出底面影响安装平面的贴合度，保证支座安装后与设备安装板完全贴合，减少安装应力。设计过程中优先考虑了安装边界的适配性，支座的整体宽度控制在适配常见100VA-300VA容量电源变压器的尺寸区间，底部两个支脚的安装孔中心距与常规设备电源安装位的螺孔间距匹配，可直接替换同规格的冲压式变压器安装支架，无需对设备安装板进行二次打孔修改。

　　主体侧面的加强筋厚度经过受力校核，在变压器满负载运行产生小幅振动的工况下，加强筋位置不会出现应力集中导致的开裂问题；顶部压片上的三个通孔用于穿设固定螺栓，可根据变压器铁芯的实际外径微调压片的压紧位置，适配一定尺寸公差范围内的变压器铁芯，降低零件的加工精度要求，减少生产过程中的废品率。支座的弧形内孔表面设计有0.2mm的预留余量，安装时可在弧形面与变压器铁芯之间垫入1mm厚的橡胶减震垫，既可以补偿铁芯的尺寸公差，又能进一步吸收变压器运行时的电磁振动，降低设备运行的整体噪音。

　　从安装维护的角度考虑，该支座的所有安装操作均可从设备正面完成，顶部压片的螺栓与底部支脚的安装螺栓均处于易操作的空间位置，无需拆解周边其他元件即可完成变压器的拆装更换，大幅降低后期设备维护的操作难度。结构的所有棱角位置均设计有R1-R2的圆角过渡，既可以避免加工与安装过程中尖锐边角划伤操作人员，也能减少铸件冷却过程中尖角位置的应力集中，提升零件的整体结构强度。在尺寸链设计上，严格控制了弧形内孔中心到底部安装面的高度尺寸，保证变压器安装后接线端子的高度位置与设备内部的接线排高度匹配，减少接线时的导线弯折角度，避免导线因过度弯折出现绝缘层破损的风险。支座两侧的支撑立板厚度均匀，铸件冷却时不会出现厚薄不均导致的缩孔缺陷，适合批量砂型铸造生产，后续仅需对安装孔、弧形内孔与安装接触面进行少量机加工即可达到使用要求，生产加工成本较低，适合批量配套使用。
