车辆底盘配套转向连接拉杆结构设计

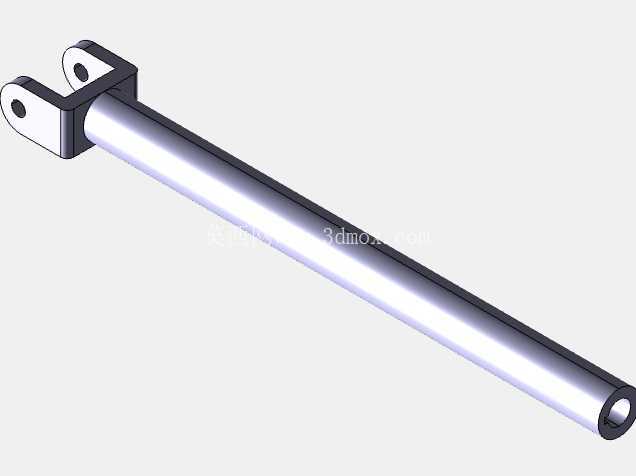

　　在轮式行走设备的底盘传动架构中，转向连接构件是衔接转向执行端与转向轮的核心传力部件，这类部件的设计合理性直接决定整机转向动作的响应精度、操控手感以及长期运行的结构可靠性，很多小型工程行走设备、场内转运车辆、非标定制行走平台的转向故障，往往都源于转向连接构件的安装边界匹配失误、结构强度冗余不足或是传力路径设计不合理。本次呈现的转向连接结构，采用叉形铰接端搭配长直杆身的一体化构型，叉形端设置两个同轴铰接孔，用于和转向摇臂或者转向节的输出端形成铰接配合，铰接孔的同轴度公差控制在0.02mm以内，避免铰接配合出现卡滞、偏磨的问题，铰接端面预留有标准平垫的安装空间，防止铰接销轴转动过程中对杆身端面造成异常磨损。

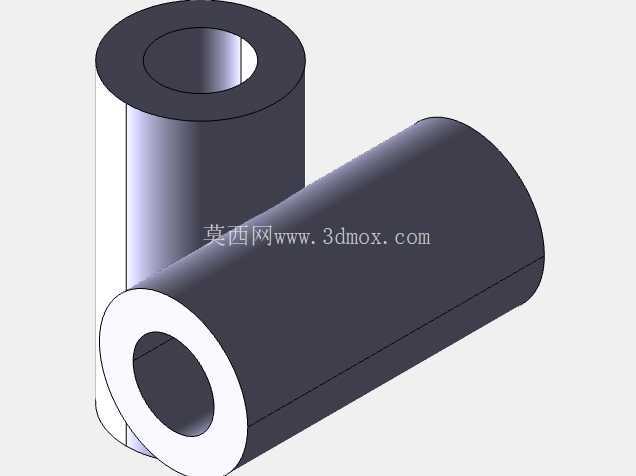

　　长直杆身采用空心圆管构型，在保证整体抗弯截面模量满足满载转向力矩需求的前提下，有效降低构件自身重量，减少转向动作过程中的运动惯量，提升转向响应速度，杆身的外径与内径比值经过反复校核，在承受极限侧向冲击力时不会出现杆身弯折、失圆变形的问题，杆身末端设置同轴的铰接连接位，用于和转向轮的转向节臂形成稳定连接，两端铰接位的中心距经过精准匹配，适配对应底盘的转向梯形设计参数，保证转向过程中内外轮的转角关系符合阿克曼转向几何要求，减少轮胎在转向过程中的滑动磨损。

　　从实际安装场景来看，该构件布置在底盘车架的侧方空间，安装时需要保证杆身与底盘纵梁保持平行，避免转向动作过程中杆身与车架、线束、制动管路等周边部件发生运动干涉，铰接位的销轴采用带开口销的防松结构，在设备长期颠簸运行的工况下不会出现销轴脱出、连接松旷的问题。设计过程中优先考虑了构件的受力特性，转向动作传递的力矩主要通过杆身的轴向拉压来实现，因此杆身与两端叉形接头的连接部位做了圆弧过渡处理，避免应力集中导致的连接部位断裂，叉形接头的两个耳板厚度经过强度校核，在承受最大转向阻力时不会出现耳板张开变形、铰接孔失圆的问题。

　　针对不同吨位的行走设备，该结构可以通过调整杆身的壁厚、铰接孔的直径以及两端连接位的中心距来适配不同的载荷需求，不需要大幅改动整体构型，具备较强的适配性。在实际装配调试环节，该构件的安装不需要复杂的专用工装，只需要保证两端铰接销轴的锁紧力矩符合设计要求，同时在铰接配合面涂抹适量的润滑脂，减少日常运行过程中的磨损，延长构件的维护周期。很多现场调试中出现的转向沉重、回正不良问题，往往和这类转向连接杆件的安装角度偏差有关，因此在建模阶段就对构件的运动包络做了完整的仿真验证，模拟了最大左转、最大右转以及颠簸工况下的构件位置变化，确保全行程范围内都不会出现干涉问题，同时两端铰接位的角度补偿范围可以适应车架在满载变形、悬架跳动过程中的位置偏移，不会因为车架的微小变形导致转向卡滞。该结构没有采用复杂的异形构型，所有加工面都可以通过常规的车削、铣削、钻孔工序完成加工，不需要定制专用刀具，加工成本可控，适合批量配套生产，同时空心杆身的构型也方便后期在杆身内部布置转向角度传感器的线束，为智能化转向改造预留了充足的结构空间，不需要额外在杆身外部加装线束固定支架，让底盘转向部分的布置更加简洁规整。
