交叉支撑式电源变压器内部固定结构

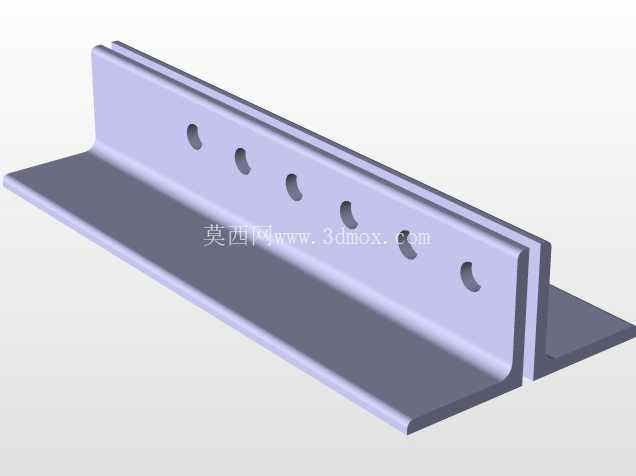

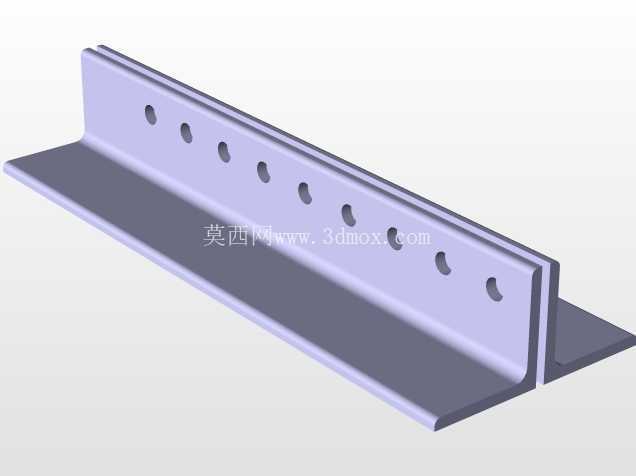

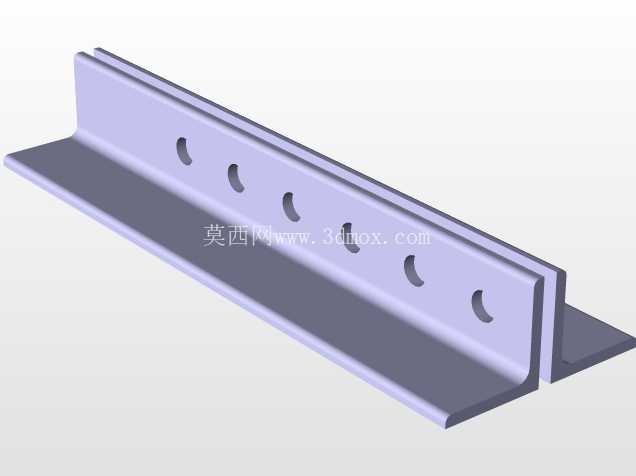

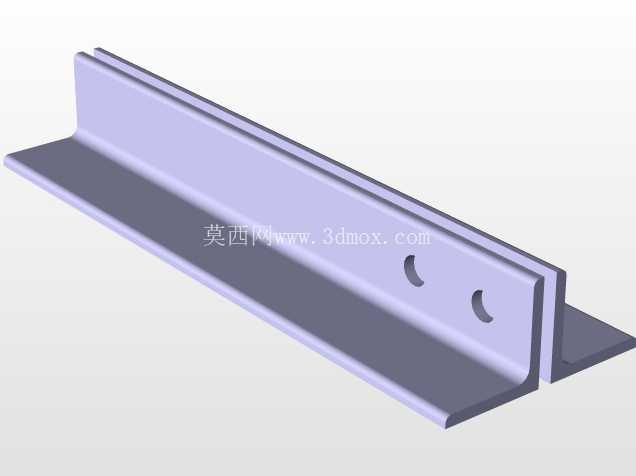

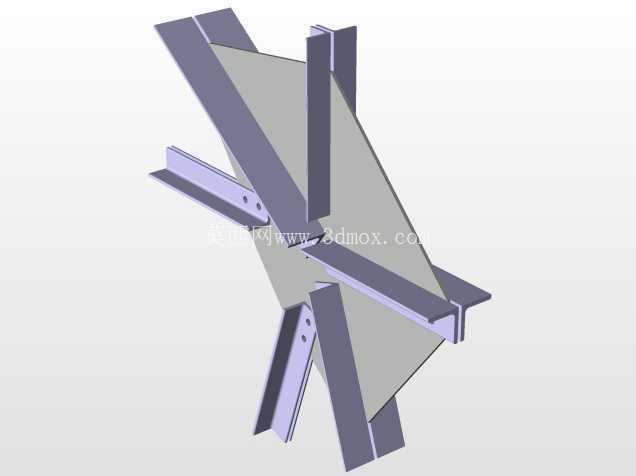

　　在电力输配末端的低压供电场景里，电源变压器的内部结构稳定性直接决定整机运行寿命，尤其是在存在持续振动的工业控制柜、户外壁挂式供电箱内，铁芯与绕组的相对位移会直接引发绝缘层磨损、绕组匝间短路等故障，这类交叉支撑结构正是为解决该类问题设计的内部固定构件。从结构功能来看，该构件采用多根型钢呈空间交叉排布，每根支撑件的翼缘都贴合铁芯叠片的侧边平面，通过预留的螺栓孔位与铁芯夹件形成刚性连接，区别于传统单方向压条的固定方式，交叉布局可以同时限制铁芯在X、Y、Z三个轴向的窜动，哪怕设备长期处于有小幅振动的安装环境，也能避免铁芯叠片出现松散移位。

　　设计过程中首先要匹配铁芯的外形尺寸，支撑件的长度需要根据铁芯窗高、叠厚参数做适配，既要保证支撑翼缘与铁芯表面有足够的接触面积，避免局部压应力过大破坏叠片绝缘层，也要控制支撑件的整体外轮廓不超出变压器油箱或外壳的内部安装边界，防止后续总装时出现结构干涉。支撑件的折弯角度经过反复校核，交叉位置的缺口设计既保证了各构件之间可以精准嵌合，不需要额外增加连接垫块就能实现定位，也减少了整体结构的重量，降低变压器内部构件的总负载。从安装逻辑来看，这类支撑结构不需要复杂的工装辅助，总装时可以先将各支撑件卡入预设位置，再通过螺栓逐点紧固，作业效率比传统焊接式支撑更高，后期维护拆解也更方便，不需要做破坏性拆除就能完成铁芯检修。

　　在实际应用中，这类结构尤其适配小容量壳式电源变压器，这类变压器通常安装空间紧凑，外壳内部没有多余的位置布置厚重的固定框架，这种轻量化的交叉支撑刚好能在有限空间内提供足够的结构强度，同时支撑件之间留出的空隙也能保证变压器内部空气或绝缘油的流通，不会因为额外增加支撑结构影响整机散热效率。支撑件的板材厚度选择也经过受力核算，既要承受运输过程中的冲击载荷，也要避免过厚的板材占用过多内部空间、增加不必要的材料成本，每个连接孔位的位置都对应铁芯夹件的原有安装孔，不需要对现有铁芯结构做额外打孔改造，具备很好的适配性，可以直接匹配同规格的现有变压器产品做结构升级。

　　在户外使用的场景下，这类支撑结构的表面处理需要配合整机的防腐要求，构件边缘做了倒角处理，避免安装过程中划破绕组的绝缘包裹层，交叉位置的贴合面平整度控制在合理公差范围内，紧固后不会出现局部应力集中导致的构件变形。
