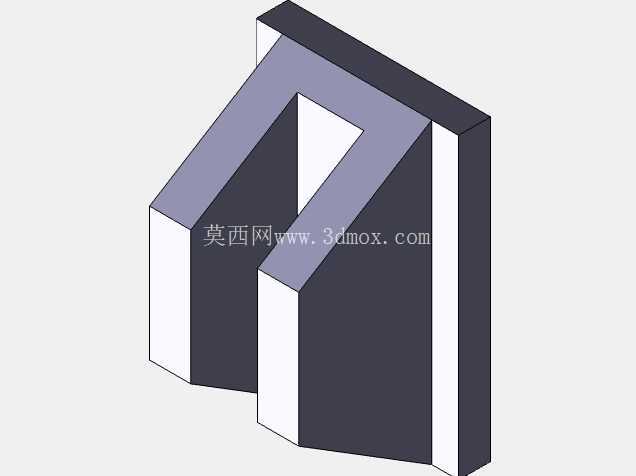

电源变压器分叉式铁芯末端结构件

　　在工频电源变压器的磁路系统设计中，分叉式铁芯末端结构是优化磁路分布、降低边缘磁通损耗的关键构件，这类结构常应用于小功率隔离变压器、控制回路电源变压器的铁芯叠装环节，区别于传统E型、I型铁芯的平直对接结构，分叉式的末端设计能够在铁芯与绕组的配合区域形成更均匀的磁密分布，减少绕组端部的漏磁，进而降低变压器空载运行时的电流损耗与温升。从实际装配场景来看，这类结构件处于铁芯磁路的开口对接位置，需要和对应的铁芯插片紧密贴合，叠装过程中要保证分叉斜面的平面度误差控制在0.02mm以内，避免对接面出现气隙过大导致的磁阻上升，影响变压器的额定输出功率。

　　设计这类构件时，首先要匹配对应变压器的额定功率参数，确定铁芯的整体叠厚，分叉结构的倾斜角度需要结合绕组的端部绕制空间来设定，角度过大会占用过多绕组窗口面积，导致铜线绕制空间不足，角度过小则无法起到分散边缘磁通的作用，通常会根据磁路仿真的结果，将分叉斜面的倾斜角度控制在30度到45度之间，同时在分叉的转角位置做R0.5mm的圆角处理，避免叠片冲压过程中出现应力集中，导致铁芯叠装后产生片间翘曲。从安装边界来看，这类结构件的外侧平面需要和变压器的夹件安装面完全贴合，夹件的压紧力要均匀作用在结构件的非导磁面区域，不能直接压在分叉的斜面上，否则会导致叠片错位，破坏磁路的完整性。结构件的厚度方向尺寸需要和铁芯整体叠厚保持一致，公差控制在±0.1mm，保证和相邻铁芯插片对接时不会出现台阶，减少对接位置的涡流损耗。在实际生产应用中，这类分叉末端结构多用于对漏磁要求较高的精密设备供电变压器，比如医疗检测设备、工业控制模块的内置电源变压器，这类应用场景不允许变压器漏磁对周边的精密传感器、信号采集模块产生电磁干扰，通过分叉式的末端结构引导磁通在铁芯内部形成闭合回路，减少向外辐射的杂散磁场。

　　建模过程中需要重点关注分叉斜面与主体结构的衔接位置，这个位置是磁路转向的关键区域，不能出现直角尖角，否则会导致局部磁密过高，引发局部过热问题，同时结构件的两个对接端面需要保证足够的平面度，冲压加工后需要经过退火处理消除内应力，避免叠装后出现片间间隙。另外，这类结构件的边缘需要做去毛刺处理，防止叠装过程中毛刺刺破绕组的绝缘层，引发匝间短路的风险。从磁路设计的角度来看，分叉结构相当于在铁芯末端增加了磁路的等效导磁面积，能够降低对接位置的磁密，减少空载电流的谐波分量，让变压器的输入电流波形更接近正弦波，降低对电网的谐波污染。

　　在装配适配性上，这类结构件的分叉间隙需要和对应绕组的端部绝缘骨架尺寸匹配，间隙过小会导致装配时骨架无法卡入到位，间隙过大则会在间隙位置形成额外的漏磁通路，抵消分叉结构的磁优化效果，通常间隙尺寸会比绝缘骨架的对应壁厚大0.2mm左右，既保证装配顺畅，又不会留下过大的漏磁空间。对于不同功率等级的变压器，这类分叉末端结构的尺寸会按比例缩放，小功率变压器的分叉结构尺寸较小，叠厚通常在10mm到20mm之间，大功率变压器的分叉结构会适当增加分叉的长度，进一步提升磁路的均匀性。
