车间物料吊运双梁桥式起重设备结构

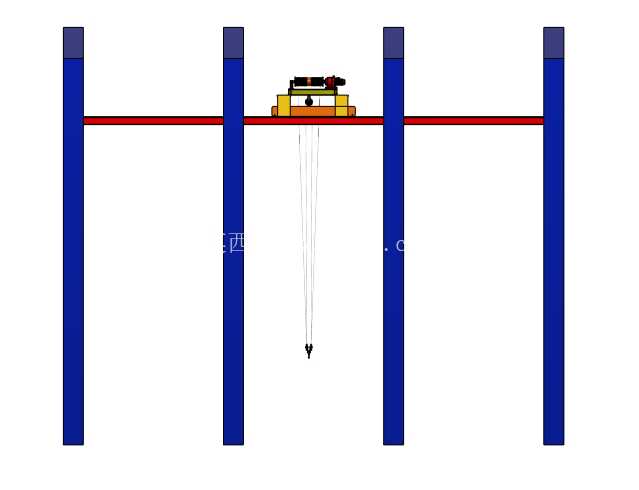

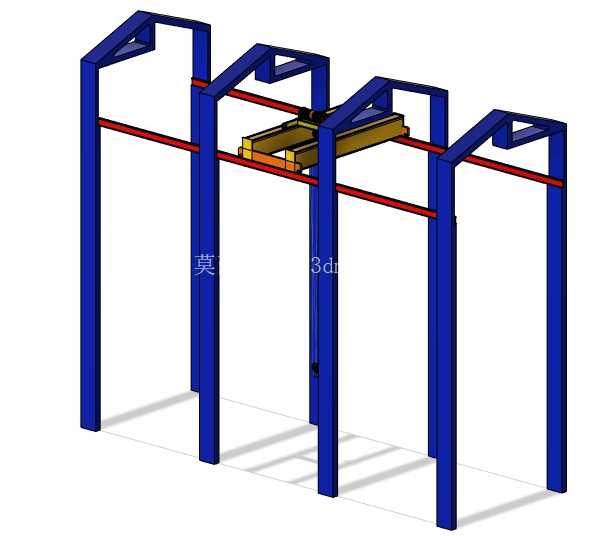

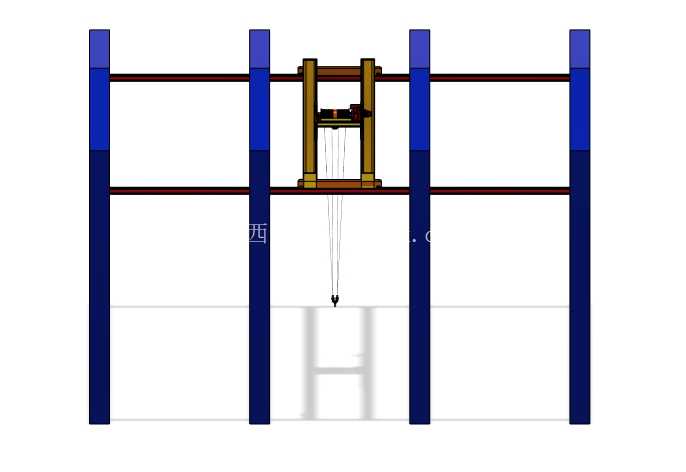

　　在重型加工车间、钢结构预制厂、大型仓储库区的作业场景里，这类跨立柱布设的桥式起重设备，是解决跨区域重型物料周转的核心装备，不同于移动轮式起重设备受地面平整度、作业通道宽度的限制，这类依托固定立柱支撑轨道的桥式结构，能在划定的矩形作业覆盖范围内完成任意点位的重物起吊与横向转运，作业过程不会占用地面通行空间，也不会对地面堆放的待加工工件、通行的作业人员造成动线干扰。从结构组成来看，整套设备包含四组对称布设的立式支撑立柱，立柱顶部架设两组平行的纵向运行轨道，轨道上搭载可沿纵向滑移的起重横梁，横梁上配套的起重小车可沿横梁方向做横向移动，两个方向的运动组合，就能让起吊端覆盖立柱围合区域内的所有平面点位，满足不同堆放位置工件的吊运需求。

　　支撑立柱采用箱型截面结构设计，这种截面形式在同等耗材用量下能获得更高的抗弯、抗扭刚度，避免起吊额定载荷时立柱出现侧向挠曲变形，立柱底部与基础预埋件采用刚性连接，连接位置做了加劲肋补强，抵消起吊作业时产生的倾覆力矩，保障整套结构的稳定性。顶部的纵向运行轨道采用标准起重钢轨截面，轨道与立柱顶部的承力梁通过压板组件固定，轨道接头处做了错位坡口处理，避免起重端行至接头位置时出现卡滞、冲击振动，延长行走轮的使用寿命。起重横梁作为直接承载起吊载荷的部件，采用变截面箱型梁结构，在中部受弯最大的位置做了截面加高处理，两端与行走架连接的位置适当缩减截面尺寸，在保证结构强度满足额定起重量要求的前提下，尽可能降低横梁自重，减少纵向行走机构的驱动负载。

　　横梁上的起重小车集成了起升卷扬机构与横向行走机构，小车的行走轮缘与横梁上的轨道侧面预留了合理的安装间隙，既不会因为间隙过小出现运行卡滞，也不会因为间隙过大导致小车运行时出现横向窜动，保障起吊过程的平稳性。在设计这类起重结构时，首先要明确作业覆盖区域的跨度尺寸，也就是两组纵向轨道之间的中心距，这个尺寸直接决定了起重横梁的设计长度，横梁的挠度计算要严格控制在允许范围内，避免起吊重物时横梁下挠量过大导致小车运行爬坡、甚至出现结构永久变形；其次要匹配作业场景的额定起重量，根据最大起吊工件的重量来确定各个结构部件的板材厚度、加强筋布设位置，不能盲目加大结构尺寸造成材料浪费，也不能缩减构件规格留下安全隐患。安装边界方面，立柱的布设位置要避开车间内的现有设备、管线通道，立柱基础的承载能力要满足满载起吊时的最大压应力要求，基础浇筑时要提前预埋连接螺栓，螺栓的定位精度要控制在毫米级，避免后续立柱安装时出现对位偏差；顶部轨道的安装标高要统一，同一侧两根轨道的标高差不能超过允许偏差范围，否则会导致起重横梁运行时出现倾斜，加剧行走轮的偏磨。另外，轨道两端要设置限位挡块，挡块的位置要匹配起重端的极限行程，避免行走机构超程脱轨；起重小车的横向行程两端同样要设置限位装置，防止小车冲出横梁端部。

　　这类结构的实际用途覆盖了生产全流程的物料转运，比如机加工车间里重型机床的工件上下料、钢结构车间里型钢板材的跨工位转运、仓储库区里重型货物的堆垛与出库，相比其他起重形式，它的作业覆盖范围固定，运行路径可控，非常适合作业点位固定、吊运频次高的生产场景，在设计建模过程中，要重点验证各个运动部件的行程干涉问题，比如起重小车行至横梁端部时，小车结构与立柱、纵向行走架之间不能出现碰撞，纵向行走架行至轨道端部时，与立柱顶部的限位结构也要预留足够的安全间隙，同时还要考虑检修通道的预留，在横梁一侧设置检修走台，方便后期对行走机构、起升机构做日常维护保养，走台的护栏高度、踏板承载力都要符合对应的安全规范要求，保障检修作业的人员安全。
