铝型材框架式弯曲拉应力试验设备结构

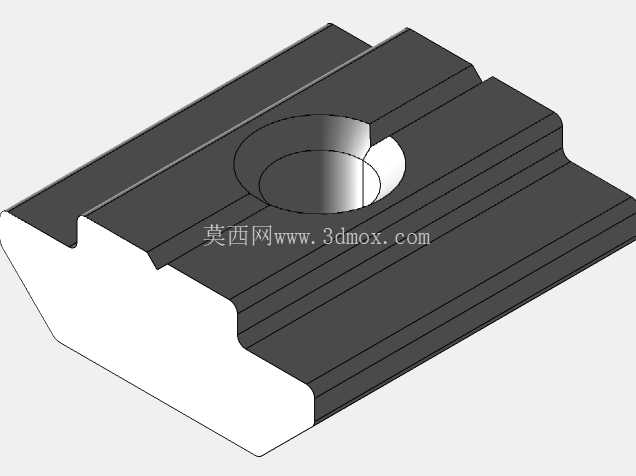

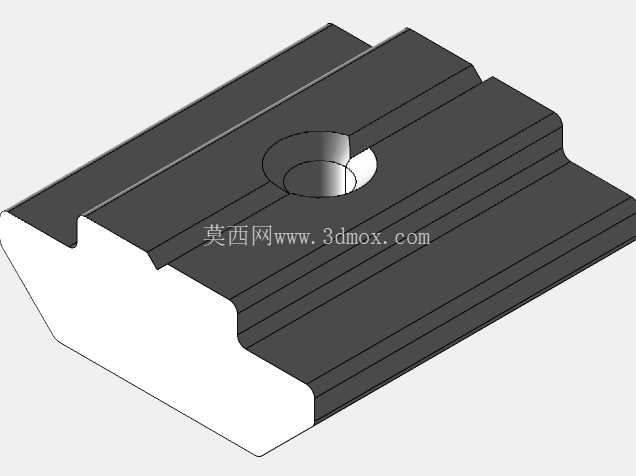

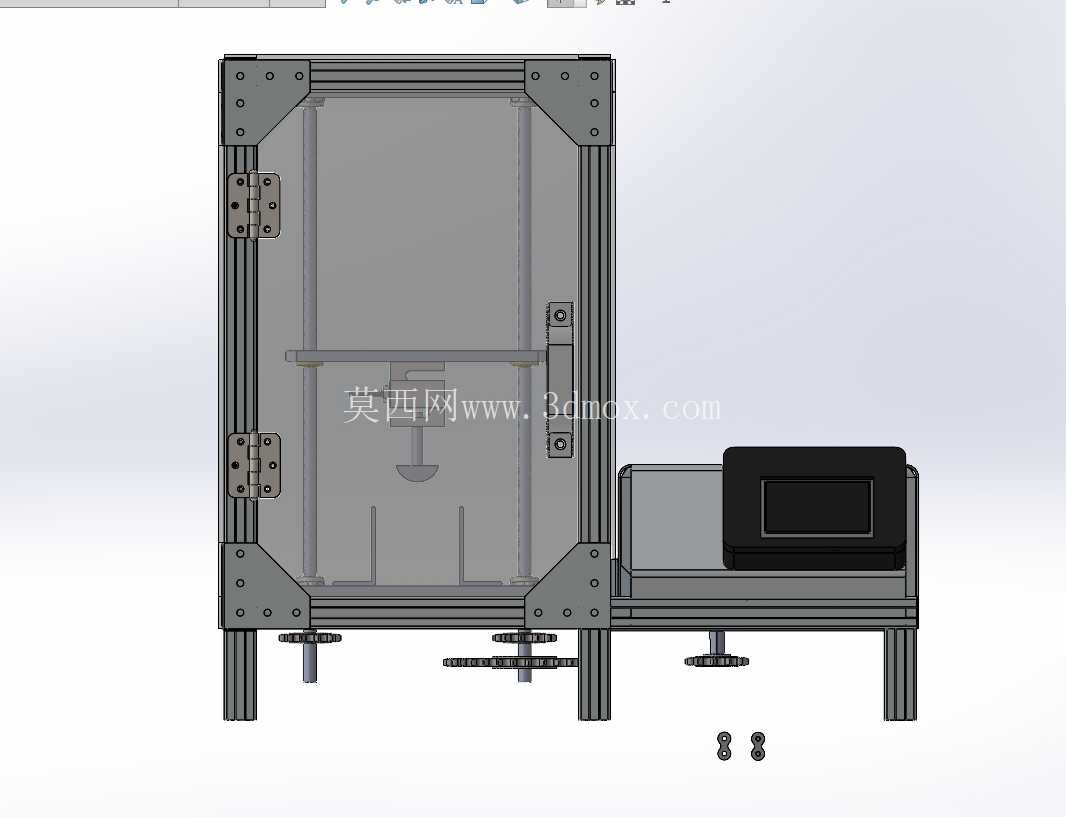

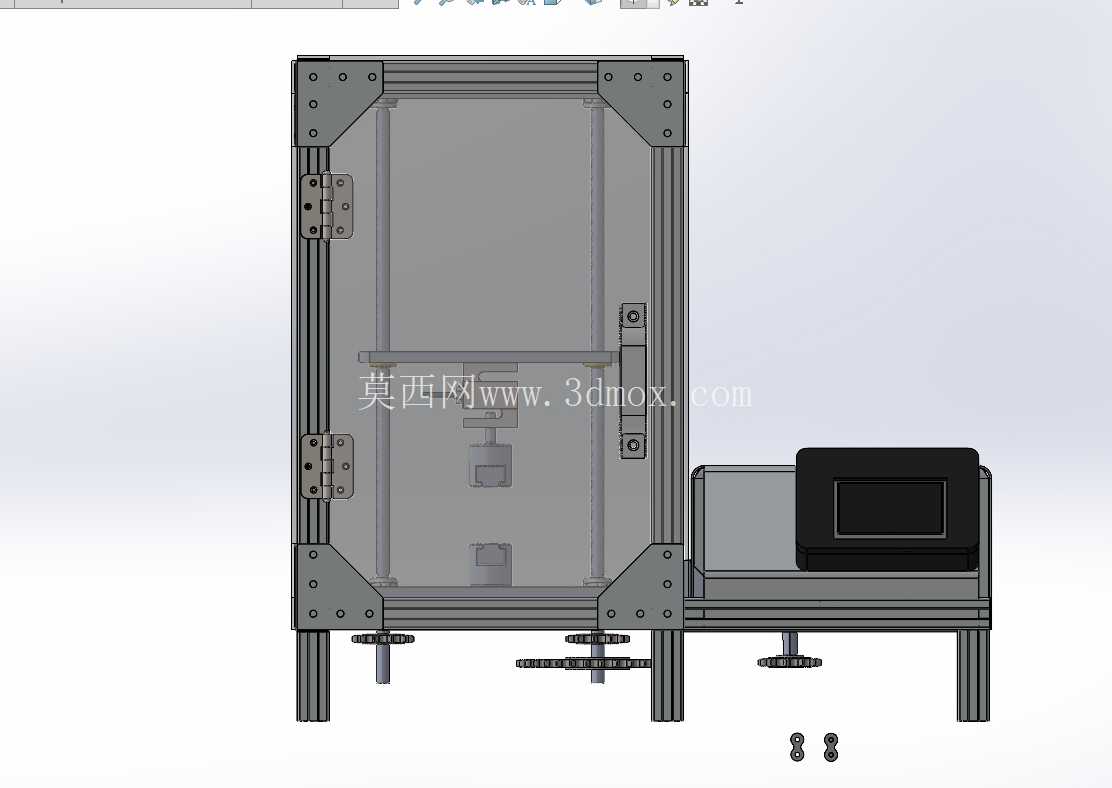

　　这款力学性能检测设备的主体承载框架采用工业铝型材拼装搭建，型材连接处采用高强度角件与内置螺栓锁紧，无需焊接即可保证整体机架的刚性与形位公差，框架四周预留了透明防护板的安装槽位，测试过程中可有效阻挡试样断裂产生的飞溅碎屑，同时方便操作人员实时观察舱内测试状态。设备右侧集成了独立的控制操作单元，操作台面与主机架采用分体式连接设计，可根据现场工位布局调整控制单元的摆放位置，控制单元上预留了触控显示屏的安装位，可实时显示加载力值、变形量、测试速率等核心参数，操作面板下方预留了走线槽与电气元件安装空间，方便后续布线与元器件维护。

　　从实际应用场景来看，这类设备主要面向金属型材、塑料样条、复合材料薄片、小型结构件的力学性能检测环节，在五金加工企业的来料检验工位、职业院校机电类专业的实训教学场景、新材料研发实验室的性能验证环节都有广泛应用，可完成试样的静态拉伸、三点弯曲、四点弯曲等常规力学测试项目，获取材料的屈服强度、抗拉强度、断裂伸长率、弯曲弹性模量等关键性能参数，为材料选型、工艺优化、产品质量判定提供可靠的数据支撑。

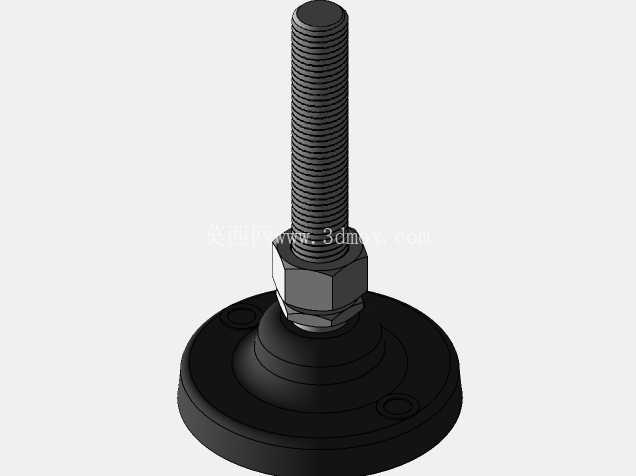

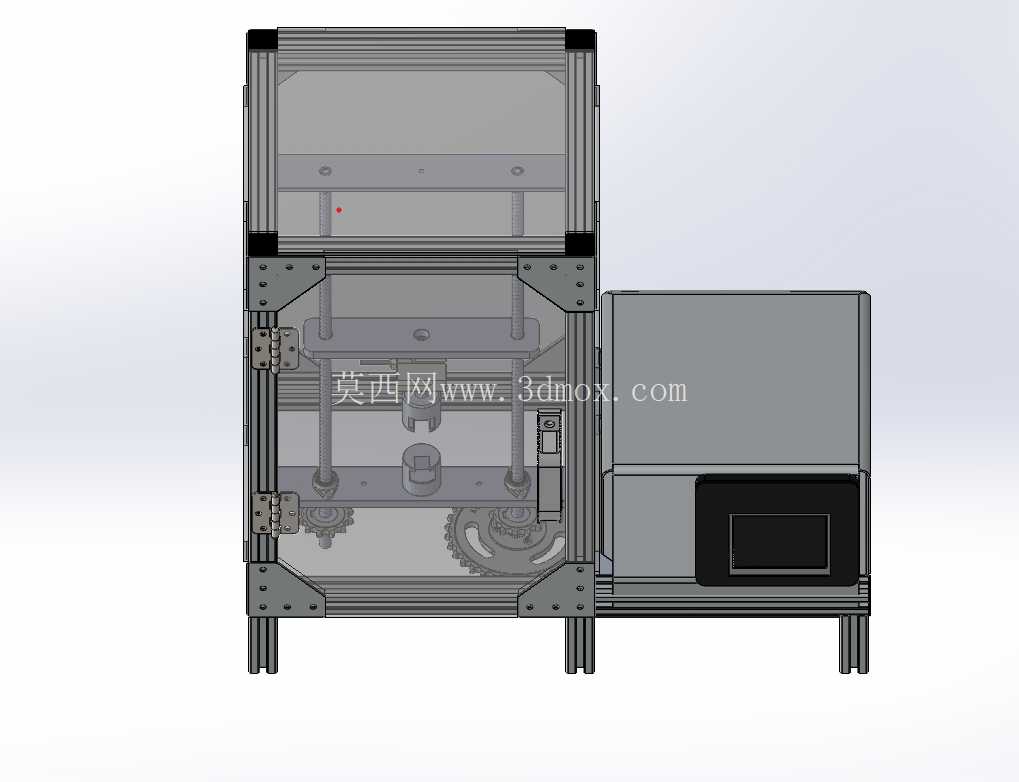

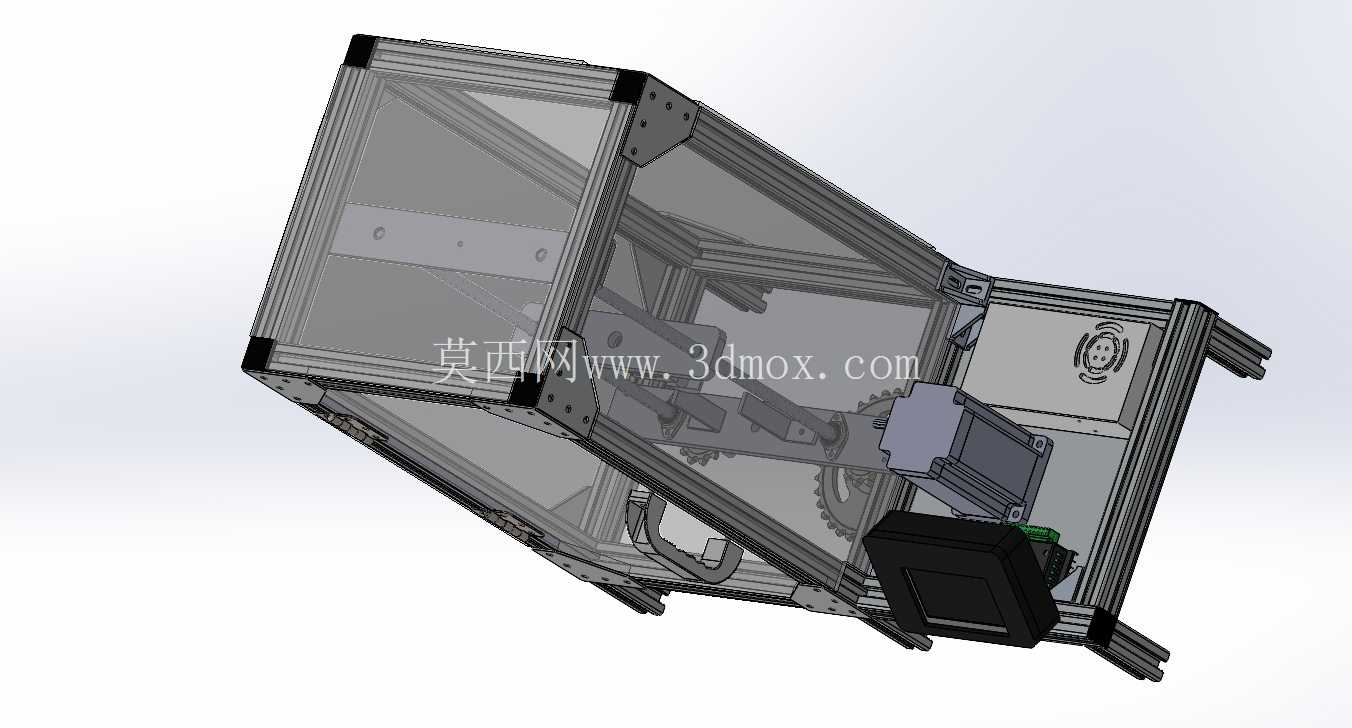

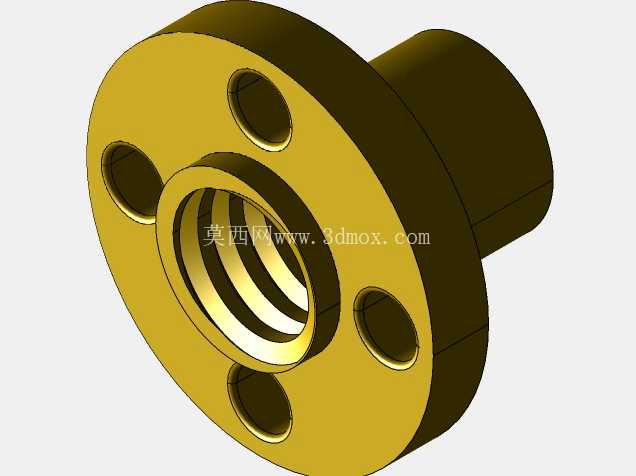

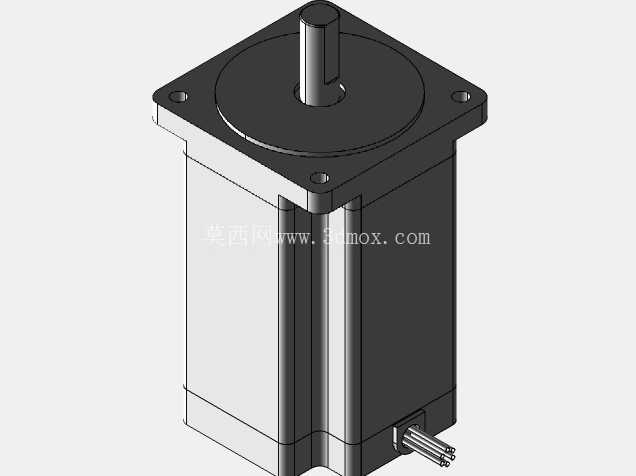

　　设备的加载执行机构布置在机架内部的竖向安装空间内，采用丝杠传动的加载方式，传动部件布置在机架底部的安装平面上，底部预留了调节脚杯的安装孔位，可通过调节脚杯调整设备整体水平度，避免地面不平整导致加载轴线偏移，影响测试数据准确性。加载端配备了可更换的夹具安装接口，可根据不同试样的装夹需求更换平口钳、楔形夹具、弯曲压头等配套工装，夹具的安装定位面做了公差配合设计，更换工装后无需反复校准加载同轴度，可有效降低操作人员的工装调整工作量。

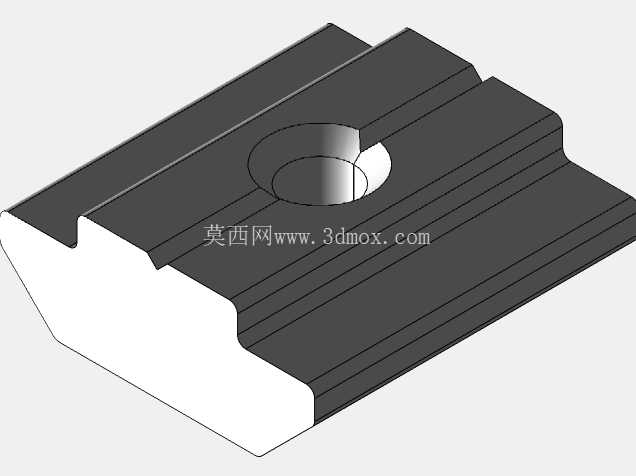

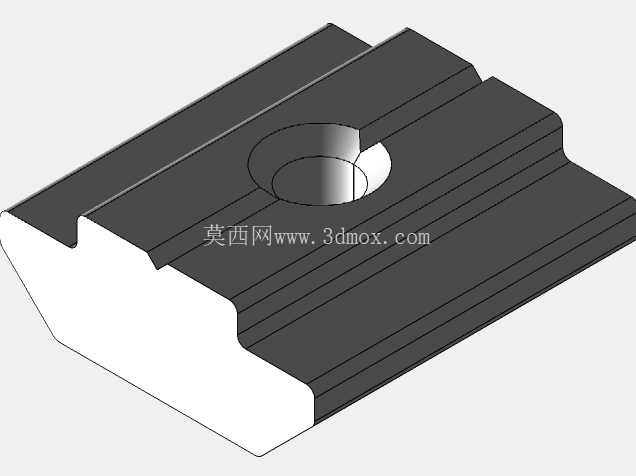

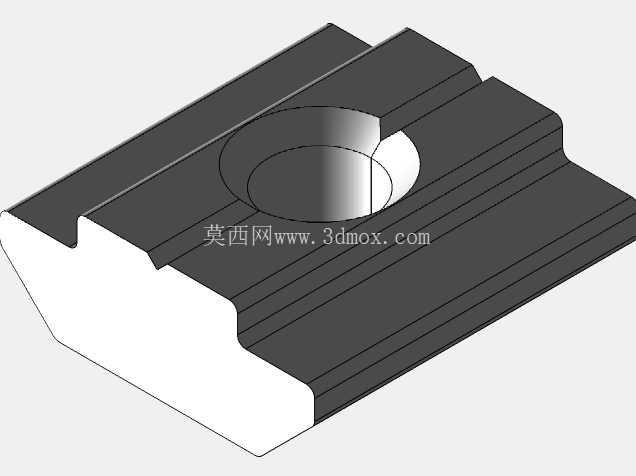

　　在设计思路上，这款设备优先考虑了模块化装配的需求，所有结构件均采用标准化的工业配件拼装而成，铝型材框架的切割长度统一按常用规格选型，无需定制特殊长度的型材即可完成整体装配，大幅降低了加工成本与装配周期。机架的竖向立柱上预留了多组T型槽，可根据测试行程需求调整上下限位开关的安装位置，适配不同长度试样的测试行程要求，限位开关采用硬限位与软限位结合的设计，当加载机构移动到极限位置时可自动切断动力输出，避免超行程导致的设备损坏。

　　从安装边界尺寸来看，设备主机架的横向占用空间控制在常规实验室工作台的摆放范围内，底部支撑脚的跨度经过优化，保证加载过程中设备重心始终落在支撑面范围内，不会出现倾覆风险。控制单元与主机架的连接线缆预留了足够的弯曲半径，控制单元摆放位置与主机架的间距可在0.5米到1米范围内灵活调整，适配不同大小的操作空间。设备背部预留了电源接口、数据传输接口的安装位，接口位置距离地面的高度符合常规电气布线规范，方便现场接线与后期插拔维护。

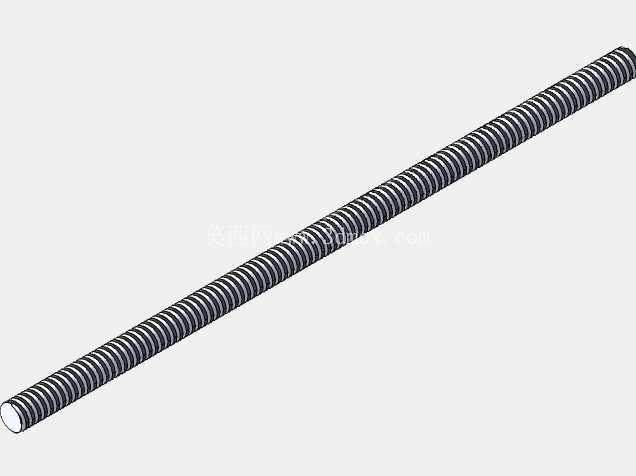

　　设备的传动区域外侧预留了防护罩的安装孔位，日常使用时可加装钣金防护罩将传动部件完全封闭，避免操作人员误触运动部件造成安全隐患，防护罩采用快拆式设计，设备维护时无需借助专用工具即可快速拆卸，方便对传动丝杠、导向轴等部件进行定期润滑与保养。机架内部的加载横梁上预留了力传感器的安装定位面，传感器安装位置与加载轴线保持同轴，可保证力值采集的准确性，传感器的走线沿铝型材的内置槽布置，不会与运动部件产生干涉，同时让设备内部走线更加规整，避免杂乱线缆影响设备运行。
