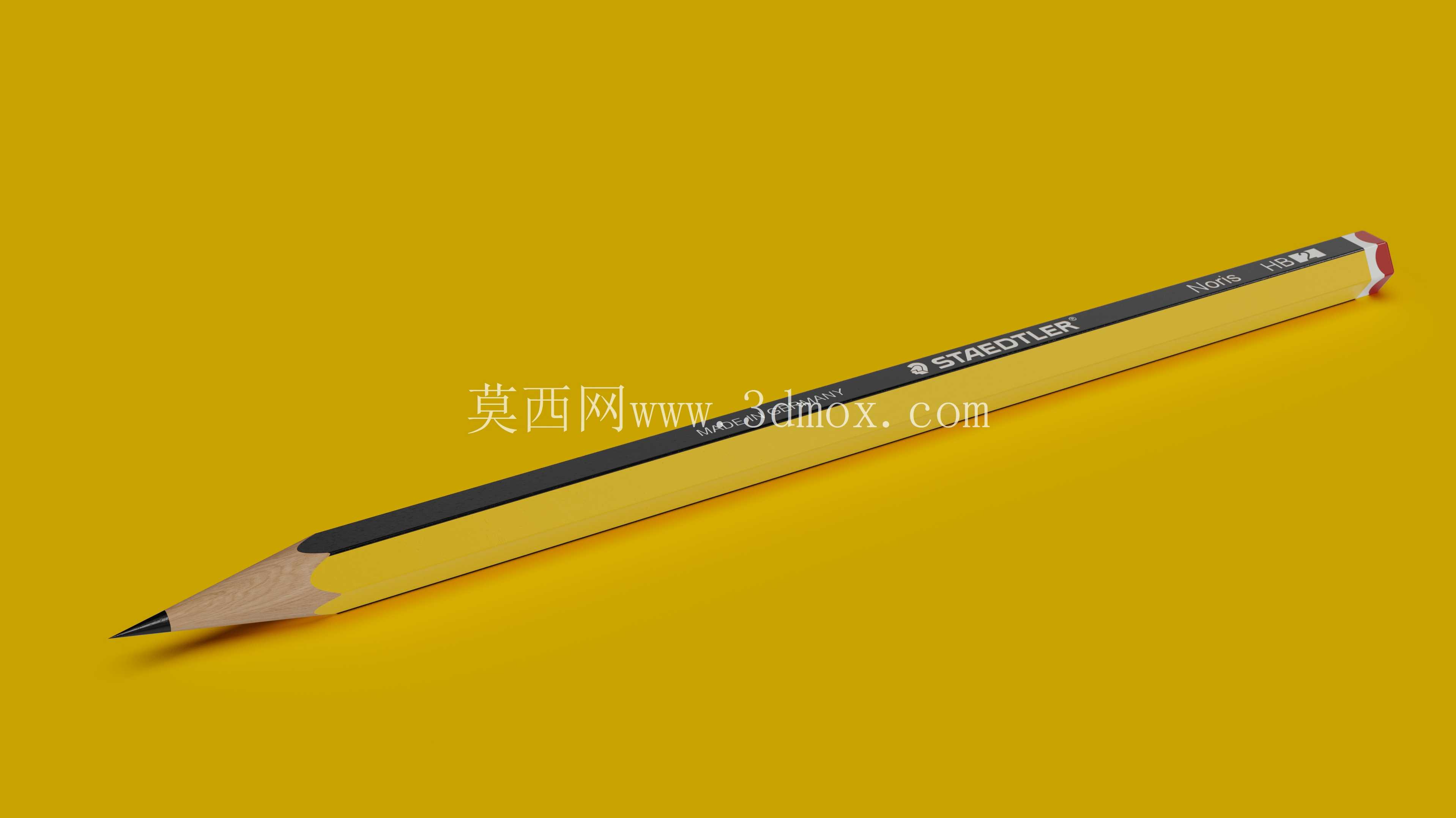

施德楼HB黄杆日常书写铅笔外观结构

　　日常办公、设计绘图场景里，HB铅笔是出镜率极高的基础工具，这款施德楼黄杆铅笔的三维结构还原，完全围绕实际使用中的握持手感、部件配合逻辑展开，没有做多余的艺术化夸张处理。从结构拆分来看，整笔的核心部件分为木质笔杆、石墨铅芯、漆面涂层、尾部橡皮、金属固定箍五个部分，建模时先从铅芯的基准轴线出发，确定整笔的同轴度基准——铅芯作为整笔的功能核心，直径控制在2mm左右，沿着笔杆全长方向贯穿木质主体，笔尖位置的铅芯露出长度控制在3mm，既保证书写时的铅芯强度不易折断，又不会因为露出过长导致削笔时的铅芯损耗过大。木质笔杆采用六角形截面设计，这是经典铅笔的截面选型，建模时特意还原了六角棱边的微小圆角过渡，这个细节很多新手建模时容易忽略，实际生产中这个圆角是为了避免棱边过于锋利划伤使用者手指，同时六角截面的设计能让铅笔放置在倾斜桌面时不易滚落，这个结构特性在桌面绘图场景下实用性极强，笔杆对边距离控制在7mm左右，刚好适配成年使用者的握持指围，长时间书写绘图不会产生明显的硌手不适感。

　　笔杆外层的黄色漆面做了分色处理，靠近笔尖的削切区域是裸露的原木材质，建模时还原了削切后木质纤维的斜面角度，常规削笔后的锥面角度控制在15度左右，这个角度是兼顾铅芯露出长度和木质握持支撑的最优值，角度过陡会导致铅芯支撑不足容易断裂，角度过缓则会让铅芯露出过短，书写时木质部分容易蹭脏纸面。笔身中段的黑色标识带做了凹凸质感的还原，标识带距离尾部橡皮端的距离控制在整笔长度的三分之一位置，刚好是握持时手指不会遮挡标识的区域，符合日常使用的视觉习惯。

　　尾部的金属固定箍采用卷边结构，建模时还原了金属箍压入木质笔杆的过盈配合结构，金属箍厚度0.3mm，卷边位置做了圆滑处理，避免划手，固定箍内部卡装的红色橡皮直径和笔杆内孔匹配，橡皮露出金属箍的长度控制在5mm，既保证足够的擦拭使用长度，又不会因为露出过长导致使用时橡皮弯折断裂。整笔的总长度控制在175mm，这个长度是常规书写铅笔的通用尺寸，适配市面上绝大多数标准铅笔帽、铅笔延长器的安装尺寸，安装边界上，整笔的最大外接圆直径就是六角截面的对角直径8mm，不管是插入笔袋的笔插位，还是安装卷笔刀的进笔孔，都能适配通用标准件的尺寸要求。

　　建模过程中特意核对了实物的装配关系：金属箍和木质笔杆的配合是过盈压装，没有额外的粘接结构，橡皮和金属箍之间是间隙配合加微小的倒刺卡接，方便橡皮用完后替换，铅芯和木质笔杆之间是粘接填充，保证削笔时铅芯不会和木杆分离。实际使用场景中，这类HB铅笔硬度适中，既不会像2B铅笔那样铅芯过软容易蹭脏纸面，也不会像2H铅笔那样铅芯过硬划伤纸张，不管是日常办公记笔记、手绘草稿勾线，还是学生考试填涂答题卡都能适用，结构上没有多余的复杂部件，生产工艺成熟，可靠性极强，建模时还原的所有尺寸细节都能直接对接生产端的开模、打样流程，也能用于文具产品的展示动画、虚拟场景的文具资产搭建，结构公差控制在0.1mm以内，完全满足工业级建模的精度要求。
