铝合金L型带孔安装定位连接支座

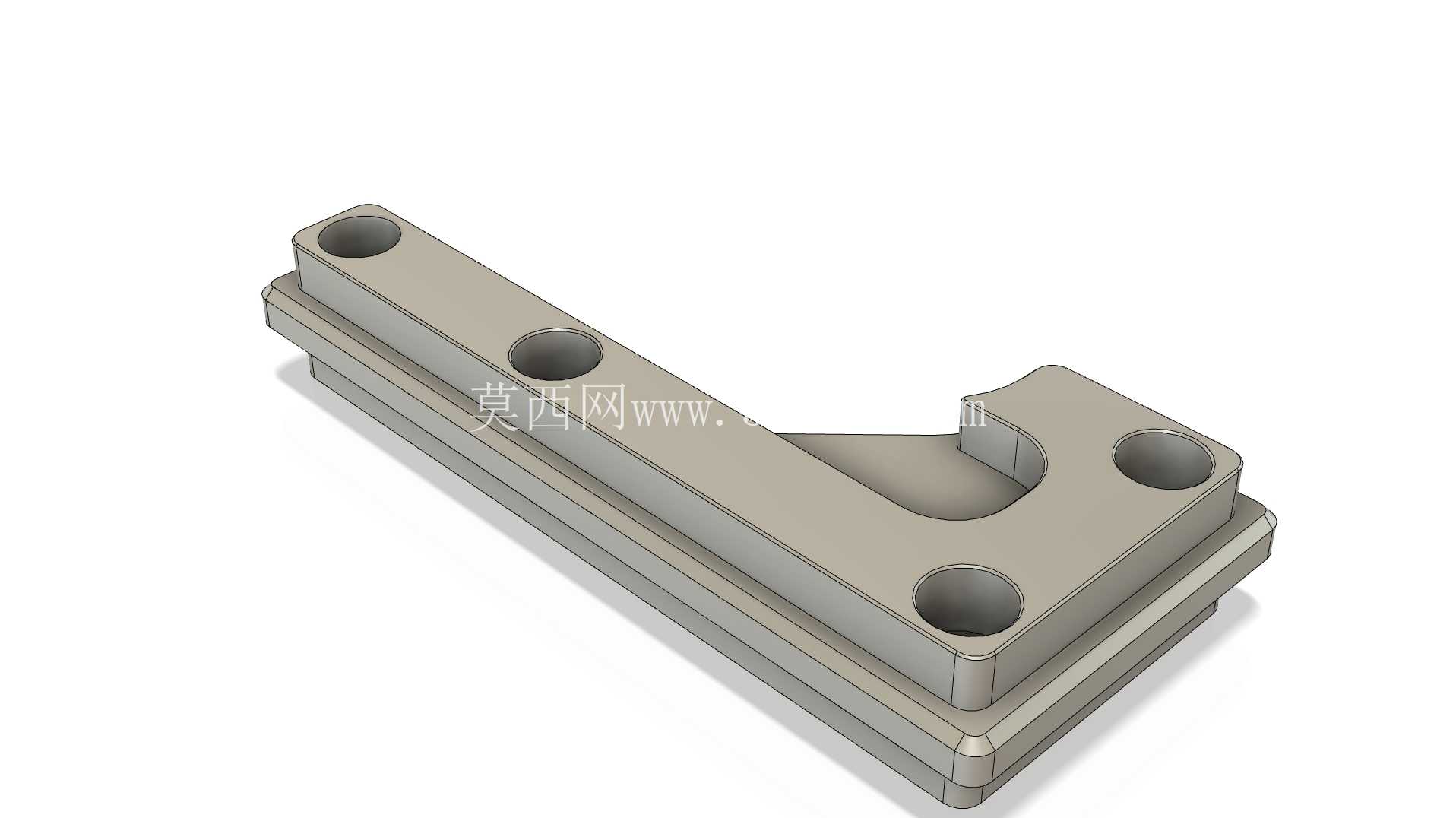

　　构件上共设置四个沉头安装孔，沿长边等距排布三个，短边端部设置一个，沉孔深度刚好适配标准内六角圆柱头螺钉的头部高度，安装后螺钉头不会突出构件表面，不会对周边移动的工件、管线造成刮蹭，每个安装孔的位置公差控制在±0.02mm范围内，能保证重复安装时的定位精度一致。底部设置有凸起的定位止口，宽度与常见的工业铝型材槽宽匹配，安装时可以先将止口卡入型材槽内完成预定位，再拧紧紧固螺钉，不需要额外打定位销就能实现初步的位置固定，大幅减少现场安装的调校时间。这款铝合金材质的L型带孔安装支座，是工装夹具、自动化生产线工位定位、小型设备机架拼接场景中常用的连接构件，日常在非标设备的工位挡停、模组侧装支撑、检测治具的基准定位环节都能见到它的应用。从结构设计来看，整体采用一体化铣削成型的L型布局，长边作为主体支撑段，短边做了圆弧过渡的避让结构，避免安装时与相邻零件的棱边发生干涉，同时降低应力集中风险，在承受侧向载荷时不会在转角位置出现断裂隐患。

　　材质选用AL6061-T6铝合金，经过固溶时效处理后既有足够的结构强度，又具备良好的切削加工性能，表面做了本色阳极氧化处理，在常规车间环境下具备不错的防锈能力，重量比同尺寸的钢制支座轻60%左右，在对设备自重有要求的移动工位、轻量化机架上使用优势明显。从安装边界来看，构件总长度适配100mm间距的型材安装孔位，整体厚度控制在12mm，安装后突出安装基面的高度为20mm，不会占用过多的设备内部空间，短边的避让圆弧半径为8mm，能避开直径16mm以内的相邻紧固件或管线接头。

　　在实际使用中，这款支座既可以作为两个垂直排布型材的连接角件使用，也可以作为气缸、传感器的安装支架，通过调整安装孔的固定位置，还能实现小范围的位置微调，满足不同工位的定位需求。设计时特意将转角处的内侧做了R3的圆角过渡，避免铣削加工时出现清角不到位的问题，同时也能减少工件安装时的磕碰损伤，外侧棱边做了0.5mm的倒角处理，去除加工毛刺，安装调试时不会划伤操作人员的手部。四个安装孔的孔位同轴度控制在0.03mm以内，螺钉穿过时不会出现卡滞，即使多次拆装也不会因为孔位磨损导致定位精度下降。

　　在一些轻载的直线导轨端部限位场景中，这款支座也可以作为限位挡块使用，配合缓冲垫安装就能吸收滑台的末端冲击载荷，因为铝合金的韧性较好，受到冲击时不会出现脆性碎裂的情况，长期使用的稳定性优于铸铁类的脆性构件。针对洁净车间使用场景，这种一体铣削的构件没有拼接缝隙，不容易积藏灰尘，擦拭清洁也很方便，表面阳极氧化层不会脱落产生碎屑，符合电子组装、食品包装类设备的洁净使用要求。在做三维建模时，这个构件的特征逻辑很清晰，先绘制L型的主体轮廓，拉伸生成基础实体后，再做止口凸起、安装沉孔、过渡圆角、棱边倒角的特征，建模过程中需要注意沉孔的深度与止口的高度尺寸匹配，避免出现安装干涉，同时要保证四个安装孔的位置度符合装配要求，导出工程图时需要标注清楚形位公差，给后续加工提供准确的依据。
