苹果手机后置三摄模组外观结构设计

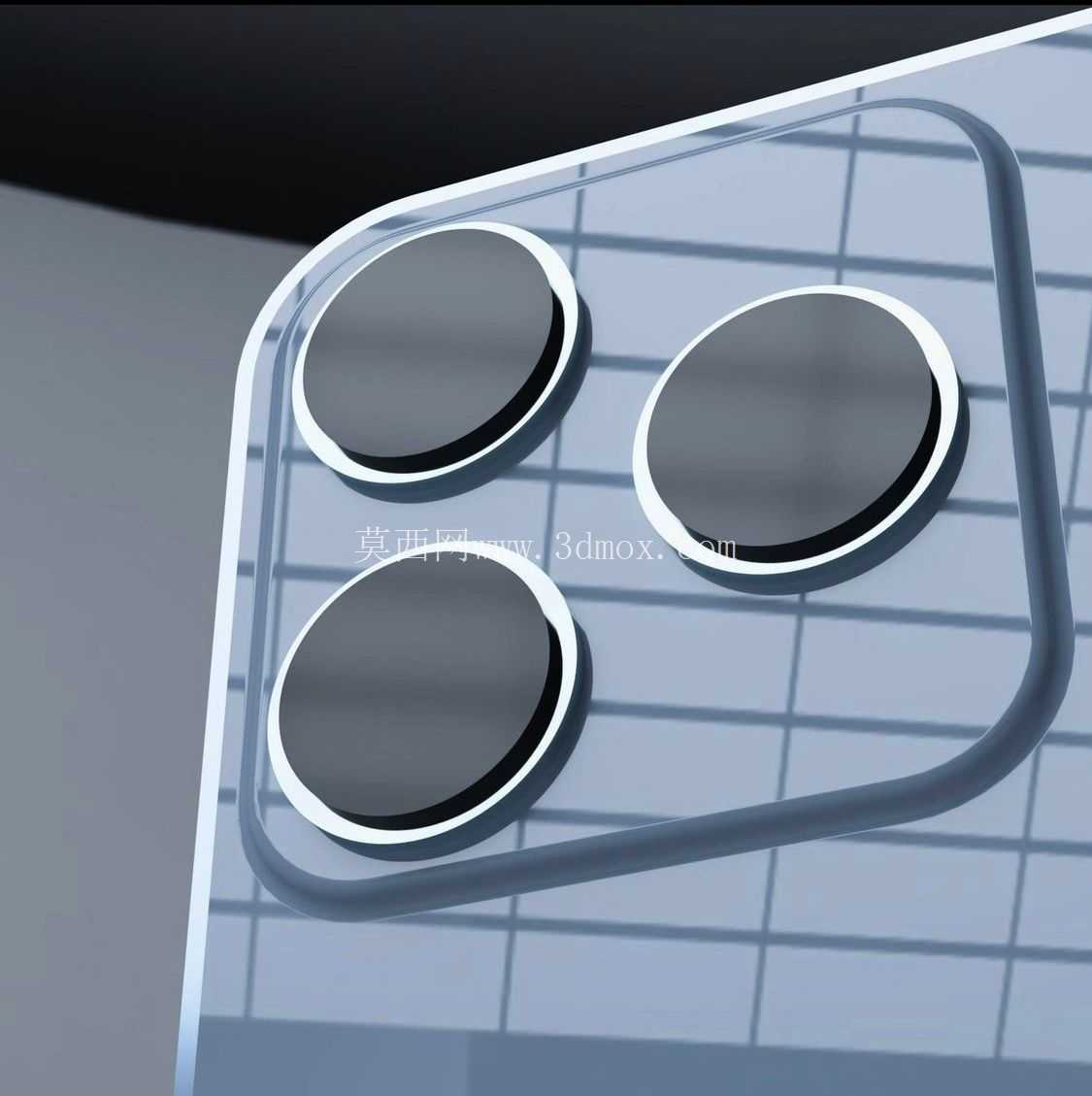

　　从实际使用场景来看，该结构对应的是采用平直边框、玻璃背板的旗舰智能手机，背部的摄像头凸台采用圆角矩形的整体轮廓，凸台边缘做了连续的圆弧过渡，与背板玻璃的衔接处做了微小的倒角处理，既可以避免日常使用中边角磕碰导致的玻璃崩边，也能减少用户握持时凸台边缘硌手的问题。三颗摄像头采用等边三角式的排布方式，每颗镜头的金属保护圈都高出凸台表面0.3mm左右，这个高度差是经过反复验证的：当手机背部平放在桌面等硬质平面上时，保护圈会先接触平面，避免镜头表面的蓝宝石玻璃直接与桌面摩擦产生划痕，同时这个高度又不会过高，导致手机平放时出现明显的晃动倾斜。本次呈现的结构设计聚焦智能手机后置影像区域的外观与装配适配逻辑，从消费电子结构开发的实际落地角度出发，完整还原了三摄布局下的凸台轮廓、镜片限位、边框过渡等核心细节。在日常消费电子的结构开发场景中，后置影像区域的设计始终是整机结构堆叠的核心难点之一——既要给多颗摄像头、闪光灯、对焦传感器预留足够的装配空间，又要控制背部凸台的凸起高度，兼顾握持手感与放置稳定性，同时还要保证外观面的线条流畅度，避免出现突兀的棱角割裂整机的设计质感。镜头保护圈与凸台基座的配合采用了过盈装配的设计思路，配合处预留了0.05mm的点胶槽，装配时打防水胶后压合，能够满足日常泼溅、短时间浅水接触的密封要求，避免水汽从镜头缝隙进入机身内部影响成像元件。凸台表面采用了与背板一致的玻璃材质覆盖，玻璃下方的纹理做了格纹状的光学镀膜处理，这种设计一方面可以在不同光线角度下呈现出细腻的质感变化，提升外观辨识度，另一方面玻璃材质的硬度更高，日常使用中不容易被钥匙等尖锐物品刮花，比金属凸台的耐刮性能提升40%以上。

　　从安装边界的尺寸来看，整个摄像头凸台的轮廓距离手机背部侧边的距离预留了足够的安全间隙，不会因为用户加装常规厚度的保护壳而遮挡凸台边缘，凸台的整体凸起高度控制在1.8mm以内，配合手机本身7.4mm的机身厚度，整机握持时的重心偏移量控制在合理范围内，长时间单手握持也不会出现明显的压手感。在建模过程中，所有的曲面过渡都采用了G2连续的曲率标准，凸台与背板的衔接处没有明显的折角，光影过渡自然，不会出现曲面断层导致的外观瑕疵。镜头保护圈的边缘做了亮面倒角处理，与磨砂质感的凸台表面形成材质对比，提升了影像区域的精致感。

　　从结构可靠性的角度考虑，凸台下方的机身内部对应位置做了不锈钢加强片的预留空间，加强片通过背胶与中框固定，能够分散镜头区域受到的冲击力，当手机从1.2米高度跌落至硬质地面时，加强片可以将冲击力分散到中框的整个边框结构上，避免镜头区域直接受力导致的镜片碎裂、对焦马达偏移等问题。另外，三颗镜头之间的间距也经过精确计算，既保证了每颗镜头独立成像时不会出现光路遮挡，也给内部的排线、散热石墨片预留了足够的排布空间，不会因为镜头间距过小导致排线弯折半径不足，长期使用出现排线断裂的故障。

　　整个设计在外观还原度上完全匹配量产机型的实际尺寸，所有的配合间隙、圆角大小、高度差都按照量产公差标准进行设定，可直接用于数码配件开发、保护壳适配设计、外观方案验证等场景，建模过程中对所有的曲面都做了曲率检查，不存在碎面、曲率突变等问题，能够直接导入渲染软件做材质表现，也可以导出为通用格式用于结构验证、3D打印手板制作。在实际的配件开发工作中，这类精准的外观模型可以大幅减少开模前的尺寸测量工作，避免因为手动测量的尺寸误差导致保护壳开孔偏移、配合间隙过大等问题，缩短配件产品的开发周期。
