钣金弯折成型立式支撑托架结构

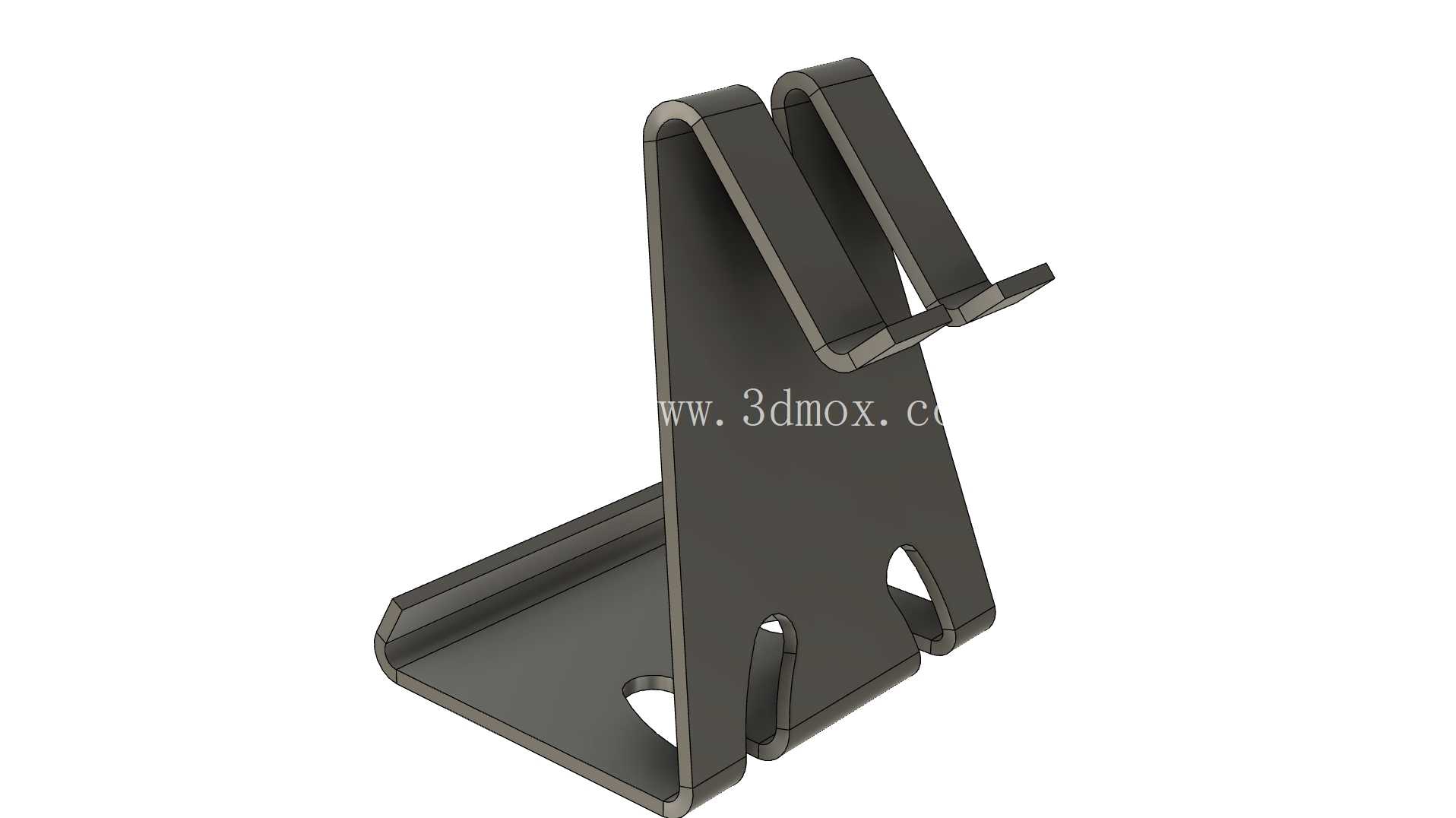

　　日常车间做小批量工装治具的时候，经常会遇到需要快速制作简易支撑件的场景，这类钣金弯折件不需要复杂的机加工工序，靠激光切割下料后折弯就能成型，加工周期短，材料利用率高，很适合做临时工位的物料承托、小型工装的定位支架，或是桌面级操作工位的辅助支撑结构。这个立式支撑托架整体采用单张钣金板材弯折成型，没有额外的焊接、拼接工序，所有结构特征都靠折弯和板材本身的切口实现，加工时只需要先在平板料上切出对应的轮廓和预留的让位缺口，再按照折弯线依次折出底部承托边、背部支撑立板以及顶部的两个卡扣挂边，全程不需要额外的紧固件装配，成型后自身就能形成稳定的三角支撑结构，放置在平面上不会轻易侧翻。

　　从实际使用的边界来看，底部的折边是整个托架的主要承力接触面，折边宽度经过测算，刚好能保证托架放置在水平工作台面时，重心落在底部支撑面范围内，即使承托的物件有一定前倾的力，也不会出现翘边翻倒的情况。背部的立板是主要的受力承载面，板材厚度选择上适配常规1.2-2mm的冷轧钢板即可，足够支撑日常工位上1-3kg的小型工件、工具或是操作终端，立板上预留的两个异形缺口，一方面是为了弯折顶部卡扣时给板材形变留出让位空间，避免折弯时出现材料拉扯开裂的问题，另一方面也能作为挂孔使用，需要的时候可以直接把托架挂在墙面的挂钩或是工位型材的卡槽上，拓展使用场景。

　　顶部的两个向内弯折的卡扣边，角度经过反复调整，折边的倾斜角度刚好能卡住被承托物件的背部边缘，不需要额外的绑带或是固定件就能防止物件从托架上滑落，卡扣边的末端做了小幅度的外翻处理，避免尖锐的板材切口刮伤被承托物件的表面，也能减少操作人员取放物件时被割伤的风险。设计这类钣金件的时候，最先要考虑的是折弯工序的可实现性，所有折弯边的高度都要匹配折弯机的下模开口尺寸，不能出现折弯边过短导致无法压型的问题，同时各个缺口的位置要避开折弯线，防止折弯时缺口处出现应力集中导致板材断裂。

　　整个托架没有多余的装饰性结构，所有的弯折和切口都是为了实现支撑、固定、让位的功能，材料损耗几乎只有下料时的边框余料，对于小批量自制工装来说，加工成本能压到很低，而且如果后续需要调整支撑高度或是卡扣间距，只需要修改平板下料的图纸尺寸，不需要重新制作模具，灵活性很强。在实际工位应用中，这类托架可以用来承托小型操作面板、扫码枪底座、待加工的小型钣金零件，或是作为焊接工位的临时工件支撑架，因为是一体弯折成型，整体没有拼接缝隙，日常清理焊渣、油污的时候也很方便，不会有卫生死角，表面做喷塑或是镀锌处理后，就能具备不错的防锈能力，适合车间多油污、多粉尘的使用环境。做这类结构的三维建模时，要注意提前预留折弯系数，不能直接按照直角尺寸去绘制平板展开图，不然折弯后实际尺寸会出现偏差，各个折弯边的内R角要匹配所选板材的厚度，通常取和板材厚度一致的R值就能保证折弯成型的质量，立板和底部折边的折弯角度要控制在90度±0.5度的公差范围内，不然放置在平面上会出现晃动，顶部卡扣的折弯角度可以根据实际承托物件的厚度做微调，保证卡扣和物件背面有足够的接触面积，不会出现卡接不稳的情况。
