小型夹持用迷你V型块工装组件设计

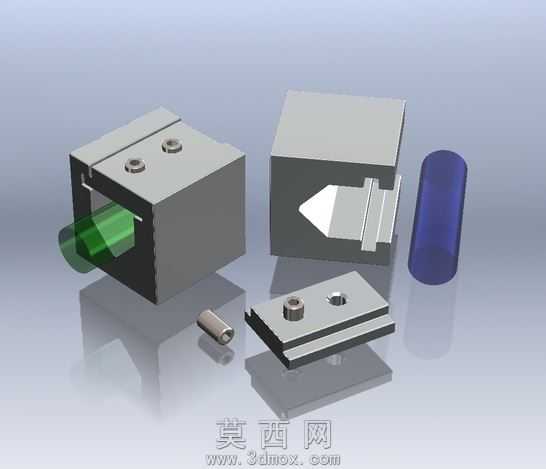

本作品为针对小尺寸工件夹持定位需求设计的迷你V型块工装组件，整体采用三维参数化建模方式完成全结构搭建，建模过程中严格遵循机械工装的设计公差规范，对每一处配合面都做了精准的尺寸约束，确保各组件装配后无干涉、定位精度符合小工件加工装夹的使用要求。渲染阶段采用哑光金属材质搭配半透明示意工件，清晰展现V型块的夹持状态与内部配合结构，金属部件表面添加了细腻的磨砂质感与边缘倒角光影，还原实际五金工装的真实加工质感，配套的锁紧螺丝、定位销、压块等附属零件均单独赋予对应金属材质，区分不同零件的功能属性，半透明圆柱工件采用通透的绿色玻璃质感材质，直观呈现V型槽的定位夹持效果。结构设计上，该迷你V块采用分体组合式结构，主体V型座开设90度V型定位槽，槽侧预留锁紧件安装位，顶部配套可调式压块，通过内六角螺丝实现压块的升降锁紧，侧面设置定位销孔用于工装在工作台面的快速固定，额外配套的定位插销可实现不同规格V型块的快速拼接组合，满足不同直径小尺寸工件的夹持需求。设计思路围绕小尺寸零件加工、检测场景的装夹痛点展开，传统大尺寸V型块夹持细小工件时存在操作不便、定位精度不足的问题，这款迷你V块缩小了整体外形尺寸，优化了锁紧操作的便捷性，双V块组合使用时可对细长轴类小工件实现两端稳定支撑，压块的压紧面做了防滑纹理设计，避免装夹过程中工件出现滑移偏移，所有棱角处均做了去毛刺倒角处理，兼顾使用安全性与加工工艺性，各零件的连接结构均采用标准五金件规格，方便后期的零件更换与维护，整体结构紧凑小巧，操作简单便捷，能够有效提升小尺寸工件加工、检测环节的装夹效率，适配小型台钻、磨床、检测平台等多种设备的装夹使用场景。
