内燃机动力系统活塞结构三维设计

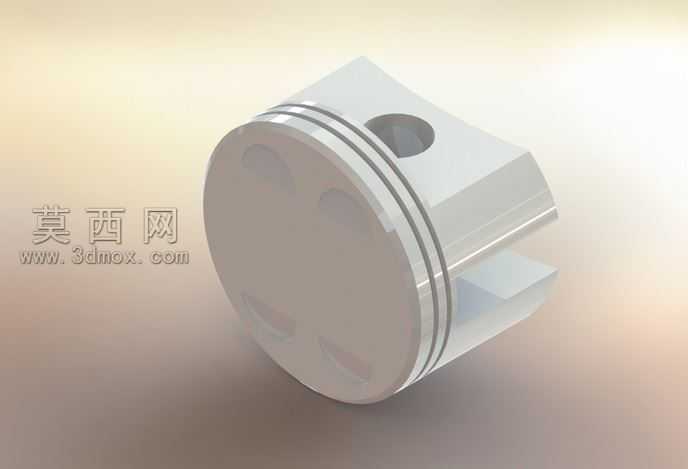

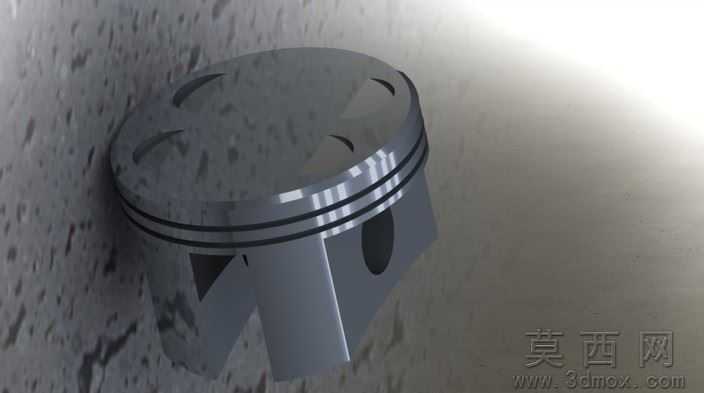

本作品为内燃机核心往复运动部件活塞的三维参数化设计模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以旋转凸台命令生成活塞的基础回转基体，精准匹配活塞头部、裙部的外轮廓锥度与椭圆度设计要求，还原真实活塞工作状态下的热变形补偿结构。针对活塞头部的三道环槽结构，采用拉伸切除结合圆周阵列的方式完成加工特征构建，严格控制环槽的宽度、深度与槽岸间距参数，保证气环、油环的安装适配性；活塞销座孔部分通过同轴心拉伸切除生成销孔基体，后续添加销孔内侧的倒角与卸荷槽特征，降低销座位置的应力集中风险。裙部的导向面做了微凸型面处理，通过曲面放样命令修正裙部轮廓，模拟实际活塞工作时的侧压力承载型面，裙部下端的缺口特征采用拉伸切除完成，避让连杆运动的干涉空间。模型完成结构搭建后，导入KeyShot进行渲染处理，材质选择铝合金金属材质，调整材质的粗糙度与金属度参数，还原铸铝活塞的哑光金属质感，添加细微的表面颗粒纹理模拟实际加工后的表面状态；场景采用柔和的渐变浅背景，搭配三点布光方案，主光从侧上方45度照射突出活塞的环槽与销孔结构特征，补光弱化阴影区域的死黑部分，轮廓光勾勒活塞的外边缘提升立体感，最终渲染效果清晰呈现活塞的所有结构细节。设计过程中充分考虑活塞的实际工作工况，头部的燃烧室凹坑通过旋转切除精准还原凹坑的容积与曲面形状，保证压缩比的设计要求，所有圆角、倒角特征均按照机械加工工艺要求添加，避免锐边应力集中，模型各部分结构比例协调，完全符合内燃机活塞的实际设计规范，可用于动力系统结构教学、发动机装配仿真、零部件力学性能分析等场景，模型特征树条理清晰，所有参数均可编辑调整，方便后续根据不同排量、不同缸径的设计需求进行参数修改与结构优化。
