工业水处理反渗透膜组管路系统模型

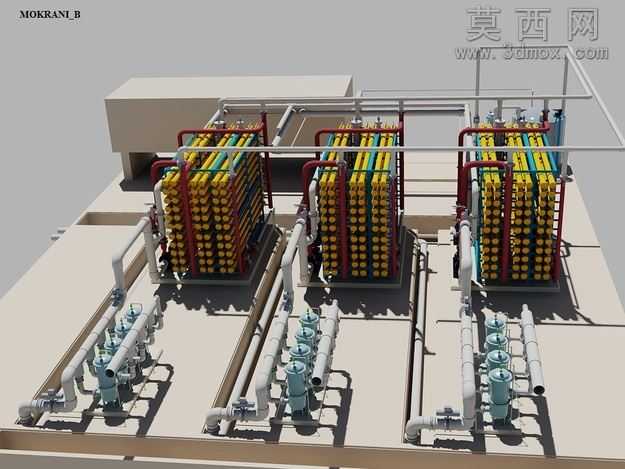

本模型采用三维参数化建模方式完成整套工业水处理反渗透单元的全尺寸复刻，建模过程中严格遵循工业流体设备的布局规范，对三组并列排布的反渗透膜堆、配套进出水管路、控制阀门、增压泵组进行了1:1比例的结构还原。建模阶段先完成膜堆主体的模块化搭建：每列膜堆由多层横向排布的膜壳组件堆叠而成，精准还原了膜壳端部的端盖结构、膜堆间的连接支架、分层排布的固定卡扣，确保膜组件的排列间距、层间高度完全匹配现场安装的实际尺寸。管路系统建模时区分了不同功能的管线类型，红色管路对应高压浓水输送管线，浅灰色管路对应低压进水与产水管线，建模时还原了管路的弯头角度、三通连接位置、法兰对接结构，同时对管路上布置的立式增压泵、卧式控制阀、管道过滤器、压力表接口等附属部件进行了精细化建模，还原了泵体的底座结构、泵头进出口方向、阀门的手轮与阀体结构。材质渲染阶段针对不同部件赋予对应材质属性：膜壳组件采用半透明工程塑料材质，还原膜壳的通透质感与内部膜元件的隐约视觉效果；金属管路区分了碳钢材质的红色防腐涂层与不锈钢材质的哑光金属质感，泵体与阀门采用铸钢哑光材质，地面基座采用水泥哑光材质，同时添加了场景环境光遮蔽效果，模拟设备在厂房内的自然光影，管线与设备的投影自然贴合基座平面，增强模型的真实感。设计思路上采用模块化排布逻辑，三组膜堆呈对称式并列布局，进出水总管沿膜堆侧方平行排布，支管垂直对接每列膜堆的进出口，既符合水处理工艺的流体流向要求，也预留了设备检修的操作空间，整体模型结构完整，部件无缺失，可用于水处理工艺展示、设备布局方案演示、管路安装培训等场景，所有部件均为可编辑参数化模型，可根据实际项目需求调整膜堆数量、管路管径、设备型号参数。
