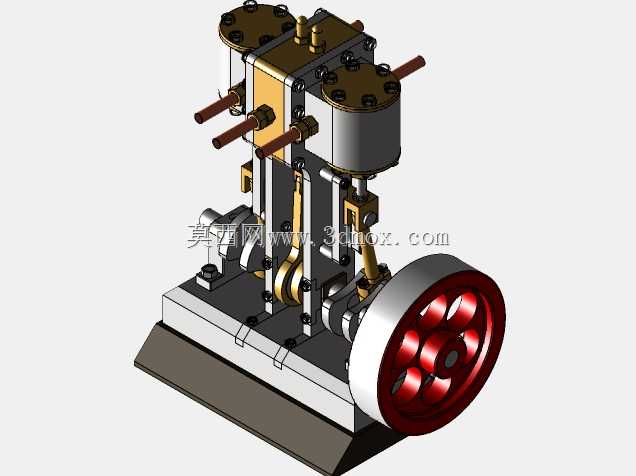

立式双缸蒸汽实验动力装置结构

　　这套立式双缸蒸汽动力装置，核心采用垂直并列双缸布局，区别于单缸蒸汽动力的输出波动问题，双缸错相位配气的设计能够让曲轴回转过程中始终有至少一个活塞处于做功行程，大幅降低输出轴的扭矩脉动，从根源上减少整机运行时的振动，让动力输出更平顺，适配对转速稳定性有一定要求的小型动力输出场景。从实际应用场景来看，这类小型立式双缸蒸汽机早年常作为小型工厂的辅助动力源，用来驱动小型机床、输送辊道这类负载波动不大的设备，也有部分同结构机型被用作小型船舶的辅机、窄轨机车的动力单元，在蒸汽动力普及的阶段，这类结构因为布局紧凑、维护便捷，在中小功率动力场景里有很高的普及率，即便现在更多作为实验教学、原理演示的载体，其结构设计逻辑依然是往复式动力机械设计的典型参考案例。

　　从功能特性来看，该装置的配气结构集成在缸体上部，蒸汽从缸体上端进入腔室后随着活塞下行膨胀做功，做完功的乏气从缸体下部的排气通道排出，两个缸体的配气相位相互错开180度，保证飞轮转动的每一个半周都有对应的缸体提供推力。输出端的大直径飞轮除了储存转动惯量、平稳转速之外，轮缘位置预留了皮带轮槽，可以直接通过平皮带对接负载端，不需要额外加装传动轮组，简化了整机的安装对接流程。机身的支撑立柱采用框架式结构，既承担缸体的支撑载荷，也为曲轴连杆机构提供封闭的防护空间，避免运行过程中连杆运动剐蹭外部构件，同时框架式的结构也方便日常检修时拆解观察内部运动副的磨损情况。

　　从设计思路层面，这套结构优先考虑了立式布局的空间利用率，垂直布置的缸体让整机的占地面积更小，相同功率等级下，立式双缸结构的横向尺寸比卧式双缸结构缩小近40%，更适合安装在空间局促的小型设备舱、实验台架上。缸体与机身的连接采用定位销加螺栓的固定方式，既保证缸体安装的同轴度，也方便后期更换缸套、活塞环这类易损件。曲轴的支撑点设置在机身下部的两个轴承座上，轴承座与机身一体铸造成型，保证支撑刚度，避免曲轴高速转动时出现挠曲变形。连杆与活塞、曲轴的连接都采用销轴铰接，铰接位置预留了润滑油槽，运行时可以通过预留的注油点加注润滑脂，减少运动副的磨损。

　　从安装边界与尺寸适配来看，整机底部的安装底座为平整的铸铁平台，四个角位置预留了螺栓安装孔，可以直接固定在混凝土基础或者钢制台架上，安装时需要保证底座的水平度偏差不超过0.1mm/m，避免曲轴因为安装倾斜出现偏磨。整机的重心落在底座中心位置，运行时的动载荷经过双缸平衡后，对基础的冲击力比同功率单缸蒸汽机降低60%以上，不需要额外做厚重的减震基础。输出轴的中心高与底座安装面保持固定尺寸，对接负载时可以直接根据该中心高调整负载端的安装高度，减少轴对中的调整工作量。缸体上部的进汽接口采用标准管螺纹，可以直接对接蒸汽管路，进汽管路需要加装节流阀来控制进汽量，以此调节整机的输出转速与功率，排气接口可以直接通到乏气回收管路或者直接外排，适配不同的实验或者应用场景。

　　在结构细节上，两个缸体的缸盖采用螺栓紧固在缸体上端，缸盖上集成了进汽道与配气阀的安装位，配气阀通过曲轴端部的偏心轮驱动，和活塞运动保持固定的相位关系，不需要额外的控制单元就能完成配气动作，结构可靠性很高。活塞上的活塞环采用弹性开口结构，能够自动补偿磨损带来的间隙，长期运行也能保证缸腔的密封性，减少蒸汽泄漏带来的效率损失。飞轮采用轮辐式结构，在保证转动惯量的前提下尽可能降低自身重量，减少曲轴启动时的负载，飞轮与输出轴采用平键连接，传递扭矩的同时也方便拆卸维护。
