两层钢结构框架建筑结构三维设计

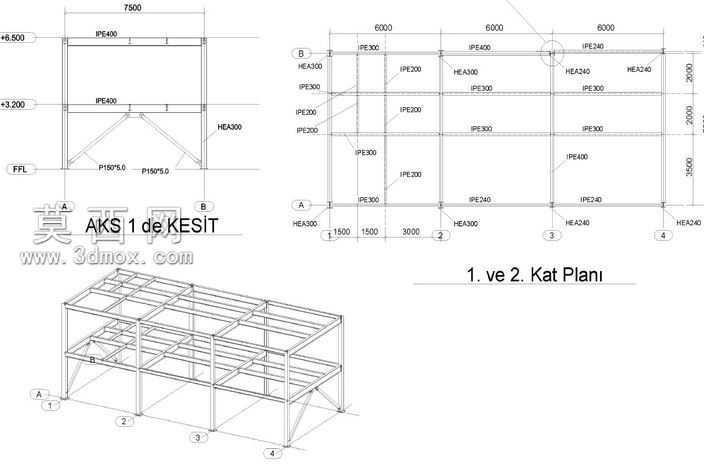

本作品为两层钢结构框架的三维结构设计，采用SolidWorks完成全参数化建模，完整还原了钢结构建筑的框架体系与节点构造。建模过程中严格参照工程图纸的尺寸标注，对每一根型钢构件进行精准定位，涵盖IPE系列工字钢、HEA系列H型钢等常用建筑型钢规格，所有构件的截面尺寸、长度参数均与图纸标注完全匹配，确保模型的工程精度符合实际施工参考要求。模型完整呈现了钢结构框架的传力体系，底层设置斜向支撑构件以增强结构整体抗侧刚度，柱脚节点、梁柱连接节点、主次梁连接节点均按照常规钢结构构造进行建模还原，清晰展现了各构件之间的装配关系与位置逻辑。材质设置上为不同规格的型钢构件赋予了对应钢材材质，区分了主梁、次梁、立柱、支撑构件的视觉表现，通过轴测视角渲染可直观查看整体框架的空间布局，配合平立面工程图纸可清晰对照二维与三维的结构对应关系。设计过程中遵循钢结构建筑的常规设计逻辑，先确定整体轴网尺寸与层高参数，再依次布置立柱、主梁、次梁与支撑构件，逐一核对每一处构件的定位尺寸与标高信息，确保三维模型与二维图纸的尺寸一致性，模型可用于钢结构方案展示、结构构造教学、构件统计参考等场景，能够帮助使用者快速理解两层钢框架的结构组成与构件排布逻辑，清晰展现不同规格型钢在框架中的具体应用位置，直观呈现钢结构框架的空间受力体系与构造特点。
