家用排烟烟囱转接段结构设计

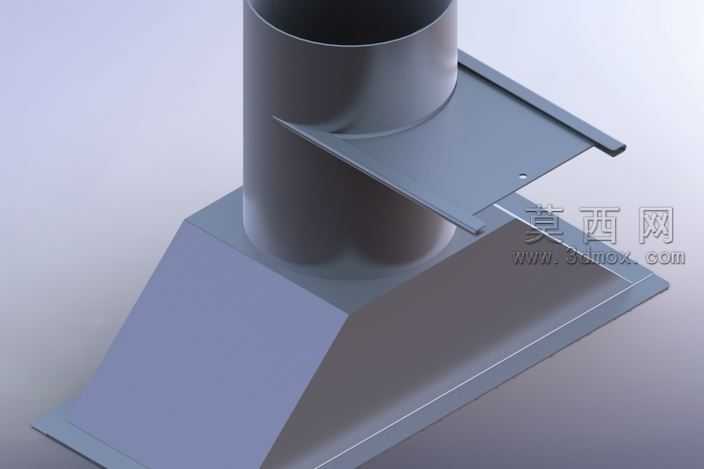

本作品为家用排烟系统的烟囱转接段三维建模设计，采用SolidWorks完成全参数化建模流程，建模阶段优先梳理构件的装配逻辑与尺寸配合关系，将整体结构拆分为下部渐扩集烟罩、中部圆柱烟管对接段、上部安装定位板三个独立特征模块，通过基准面定位、草图约束、特征拉伸与放样命令完成各部件的实体构建，所有折弯处均按照实际钣金加工工艺预留合理的折弯半径与工艺缺口，避免建模特征与实际生产要求脱节。材质配置阶段针对不同部件的使用场景匹配对应材质属性，下部集烟罩与中部烟管采用哑光冷轧钢板材质，调整材质的粗糙度、反射率参数模拟真实金属表面的漫反射效果，上部安装定位板采用同系金属材质但略微提高表面光泽度，区分不同加工面的视觉差异，渲染阶段采用三点布光方案，主光源从侧上方投射突出构件的棱线转折与曲面过渡，辅助光源补充暗部细节避免结构阴影过重，背景采用低饱和度浅灰色调突出金属构件的质感，最终渲染图清晰呈现各部件的衔接关系与表面工艺效果。结构设计上充分考虑实际安装与使用需求，下部渐扩段采用大角度斜面过渡，能够有效汇集烟气减少排烟阻力，中部圆柱段采用标准管径设计可直接与通用圆形排烟管对接，上部伸出的平板结构带有定位安装孔，可直接固定在墙体或吊顶基面，平板与烟管衔接处做了翻边强化处理，提升构件整体结构强度避免长期使用出现变形，各部件之间的衔接均采用无缝贴合设计，减少烟气泄漏的风险，整体结构无多余冗余特征，所有壁厚参数均参照常规家用排烟构件的通用标准设置，既保证结构强度也控制材料用量，建模过程中所有特征均保留完整参数树，可根据实际安装场景的管径需求、安装尺寸快速调整对应参数，适配不同规格的排烟系统安装要求，模型完成后经过干涉检查验证，各部件之间无尺寸冲突与装配干涉，可直接导出工程图用于钣金下料、折弯加工等生产环节。
