家用厨房不锈钢双耳汤锅三维设计

　　锅口边缘做了15度外翻卷边处理，卷边内部做了圆弧过渡，没有尖锐棱角，倾倒汤汁时不会出现沿锅壁流挂的情况，同时卷边结构也提升了锅口的结构强度，长期使用不会因为磕碰出现变形。两侧的双耳把手采用304不锈钢冲压焊接结构，把手与锅体连接的位置做了加宽的支撑焊片，焊片与锅壁的接触面积达到12平方厘米，分散承重的同时，满水状态下提拿也不会出现焊点开焊、把手变形的问题；把手的握持区域做了内凹的人体工学弧度，贴合四指弯曲的自然形态，同时把手与锅壁之间预留了28mm的间隙，正常烹饪过程中即使不佩戴隔热手套，短时间提拿也不会被高温锅壁烫伤，这个间隙尺寸也适配常见的厨房隔热夹、锅具挂钩的挂载厚度，不用时可以直接挂在厨房墙面的挂杆上，节省橱柜储物空间。这款汤锅的三维结构设计，首先围绕中式家庭日常烹饪的核心场景展开，覆盖熬煮高汤、焖炖食材、焯水处理、熬制酱料等高频使用需求，同时兼顾西式厨房慢炖、收汁等操作的适配性，可直接嵌入整体橱柜的中岛操作区、台嵌两用灶具的烹饪位，也适配独立台式燃气灶、嵌入式电磁炉等多种热源的摆放边界。从结构设计逻辑来看，锅体采用食品接触级不锈钢一体拉伸成型工艺，整体无拼接焊缝，避免长期使用后焊缝处藏污纳垢、被酸碱食材腐蚀的问题，锅壁厚度做了梯度设计，底部接触热源的区域厚度为2.2mm，向上延伸至锅口位置厚度逐步收窄至1.2mm，既保证底部受热时的均匀导热性，避免局部焦糊，也能控制整体锅具重量，单手提拿倾倒时不会出现负重过大的问题。

　　锅底采用三层复合结构，最外层为导磁不锈钢层，适配电磁炉、电陶炉等电热热源，中间层为高纯度铝均热层，厚度1.5mm，能够将热源的热量快速均匀传导至整个锅体底部，避免局部过热导致的食材焦糊，最内层为食品级304不锈钢层，直接接触食材，耐酸碱腐蚀，日常炖煮酸性食材、熬制浓汤都不会析出有害物质。锅体的内部容量设计为5L，这个尺寸刚好满足3-5人家庭的日常使用，熬煮整鸡、大块排骨等食材时不需要拆分，也不会因为容量过大导致日常使用时加热效率过低；锅体的总高度为140mm，锅口内径为240mm，这个尺寸适配市面上绝大多数直径24-26cm的通用玻璃锅盖、不锈钢锅盖，用户后期更换锅盖不需要单独定制尺寸，同时锅体的外径尺寸也适配常见的家用蒸格，搭配蒸格可以实现上蒸下煮的功能，拓展使用场景。

　　在安装与摆放边界上，锅体底部的直径为220mm，能够完全覆盖家用燃气灶的炉头支架区域，不会出现锅体倾斜、打滑的问题，放置在台面上时，底部做了3mm高度的微凸圈边，避免锅底直接与台面接触，既可以防止锅底的水渍弄脏台面，也能减少锅体与台面的摩擦，避免刮花石英石、不锈钢材质的橱柜台面。设计过程中也充分考虑了清洁维护的需求，锅体内壁做了镜面抛光处理，表面粗糙度Ra值小于0.8，食物残渣不容易附着，日常使用后用软质海绵即可擦拭干净，外壁做了拉丝处理，轻微的磕碰、划痕不会影响整体外观，长期使用也能保持较好的质感。把手与锅体的连接位置做了圆弧过渡，没有清洁死角，不会积存油污、食物残渣，日常擦拭时可以直接清理到连接位置的所有区域。

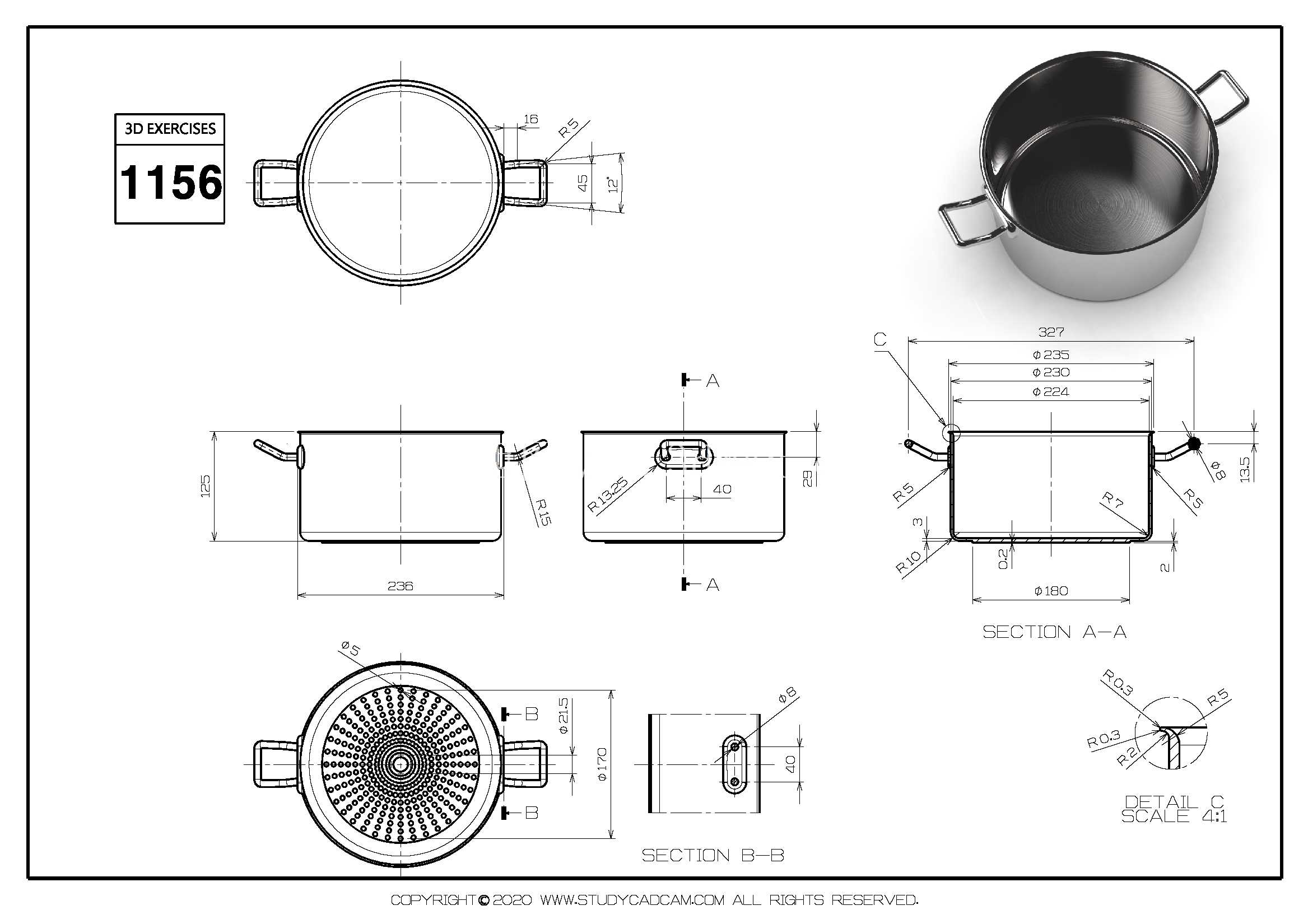

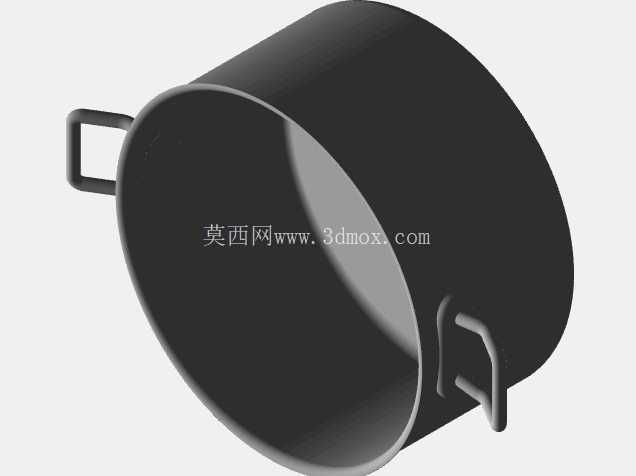

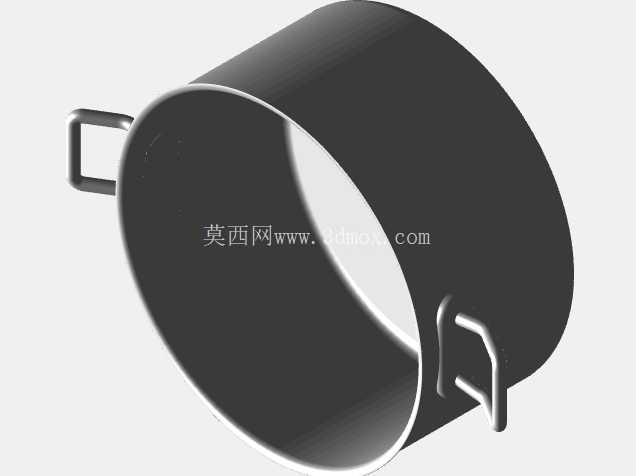

　　从结构强度验证的角度，锅体底部能够承受10kg的长期载荷不变形，满水状态下整体重量约为7kg，把手的承重安全系数达到3倍以上，即使装满重物提拿也不会出现结构失效的问题；锅体的边缘做了钝化处理，所有棱角位置的圆角半径都大于2mm，日常清洗、使用过程中不会划伤手部。这款汤锅的三维模型完整还原了所有结构细节，包括锅壁的厚度梯度、卷边的弧度、把手的焊接结构、锅底的复合层结构，在进行厨房场景布局设计、厨具产品开发、橱柜功能区规划时，可以直接调用模型进行空间匹配、干涉检查，也可以作为厨具类产品结构设计的参考样本，验证不同厚度、不同材质搭配下的导热效果、结构强度表现，为后续的产品开模、工艺优化提供精准的三维数据支撑。
