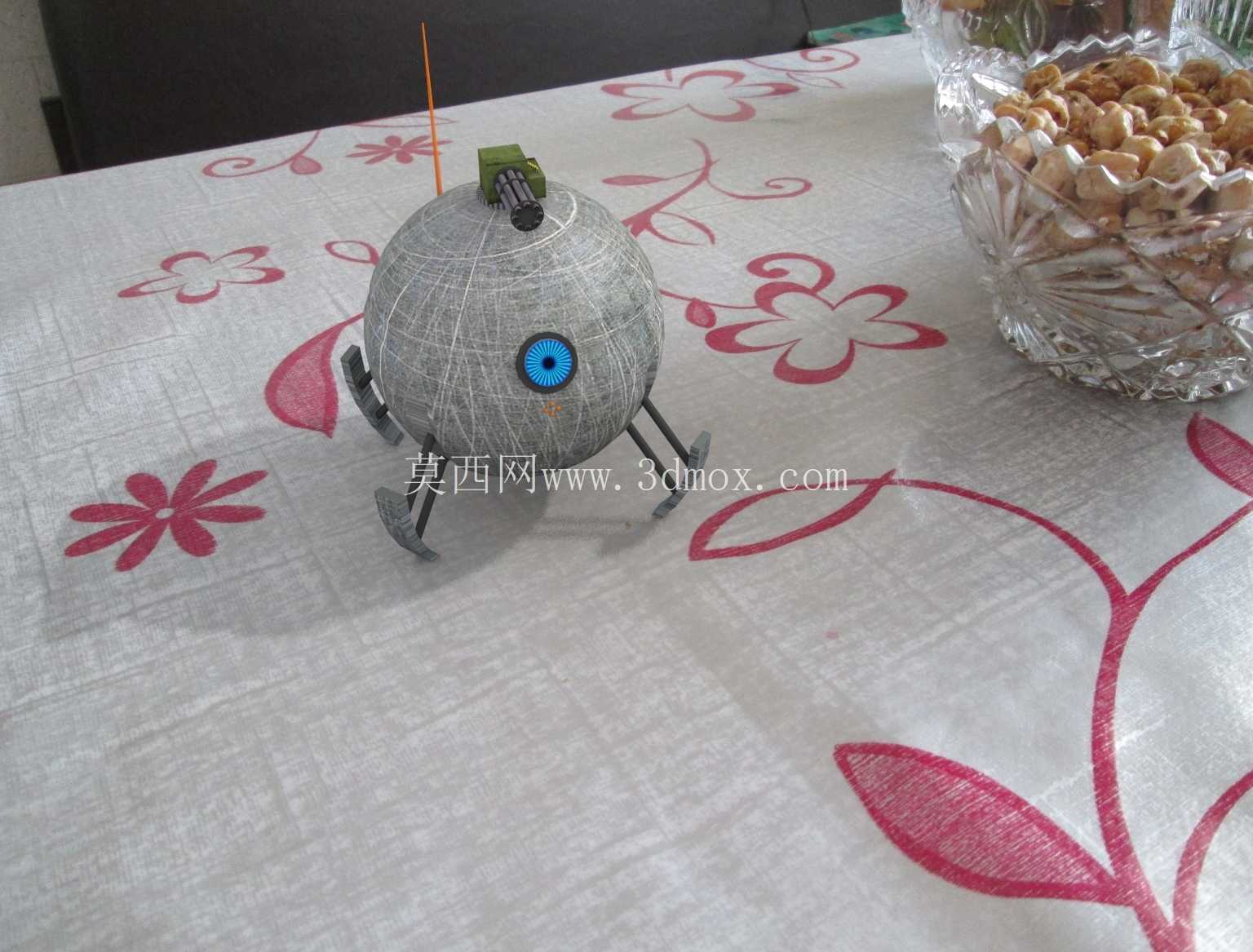

球形多足仿生探测机器人结构设计

　　这款球形多足仿生探测机器人的结构设计，最初的需求出发点是面向狭小空间、非结构化地形的近距离探测场景，比如工业管道内部巡检、灾后狭窄缝隙搜救、复杂地表环境的近距离数据采集这类常规轮式设备难以抵达的作业场景。不同于常规轮式或履带式移动载体，球形主体的结构首先解决了不规则地形下的姿态自复位问题——当设备在坡面、碎石堆或者碰撞后发生侧翻，球形外壳可以依靠自身重力快速回正，不需要额外加装姿态调整的复杂机构，这一点在无人工干预的自主巡检场景里能大幅降低故障概率。

　　从结构布局来看，球形主体采用薄壁中空设计，内部预留了足够的空间容纳控制板、电池组、传感模块，外壳表面做了网格状的加强筋结构，在控制整体重量的同时保证壳体抗冲击性能，避免在磕碰、跌落时出现壳体开裂损坏内部元器件的问题。行走机构采用三组均匀分布在球体下部的支腿结构，支腿与球体的连接位置做了密封处理，可满足日常多尘、轻度潮湿场景的使用要求，支腿末端设计了弧形的支撑脚，增大与接触面的摩擦力，在光滑瓷砖面、松散沙土面都能获得足够的抓附力，不会出现打滑空转的情况。

　　设计过程中没有采用复杂的多自由度关节支腿，而是将每个支腿的运动简化为单自由度的往复摆动，配合球形主体的滚动趋势实现移动，这种设计大幅降低了控制逻辑的复杂度，同时减少了活动关节的数量，提升了整体结构的可靠性，毕竟在探测类场景里，设备的稳定性永远优先于运动的灵活性。球体顶部预留了模块化的载荷安装位，可以根据不同的作业需求更换微型摄像头、气体传感器、温湿度采集模块等不同的功能组件，安装接口采用快拆设计，不需要额外工具就能完成载荷更换，适配不同的作业任务。

　　外形尺寸上，整体球体直径控制在180mm左右，加上支腿的总高度不超过220mm，这个尺寸可以顺利通过直径200mm以上的管道、宽度250mm以上的缝隙，满足绝大多数狭小空间的通行要求；安装边界方面，支腿完全收拢时整体最大外径不超过190mm，收纳状态下可以放入常规的设备携行箱，方便外场作业携带。球体前部预留了视觉传感器的安装窗口，窗口采用透明耐磨的PC材质，既保证传感器的探测视野，又能避免镜头被碎石、灰尘刮花。顶部还预留了通讯天线的安装位，天线采用柔性材质，即使碰到障碍物也不会发生弯折损坏，保证复杂环境下的信号传输稳定。

　　从实际使用的角度考虑，这款机器人的重心被设计在球体几何中心偏下的位置，静止状态下可以保持稳定的直立姿态，移动时依靠支腿的摆动打破平衡，带动球体向前滚动，这种运动方式相比纯足式行走的能耗更低，相同电池容量下可以获得更长的续航时间。支腿的驱动部件全部内置在球体内部，外部没有裸露的传动结构，避免在移动过程中被杂草、线缆等杂物缠绕，适配野外、废墟这类杂物较多的作业环境。壳体的拼接位置全部采用止口设计，配合密封胶条可以达到IP54的防护等级，能够应对作业过程中的扬尘、零星溅水问题，不需要额外加装防护外罩。

　　在结构细节处理上，所有的外部棱角都做了圆弧过渡，避免在狭窄空间移动时剐蹭管壁或者其他障碍物，也防止设备本身对作业环境内的线缆、脆弱设备造成损伤。支腿的摆动角度做了机械限位，不会因为控制信号异常出现支腿过度弯折损坏结构的问题，即使出现程序跑飞的情况，机械结构本身也能限制支腿的运动范围，避免硬件损坏。电池仓设计在球体最底部的位置，既方便更换电池，也能进一步降低整体重心，提升姿态稳定性，电池仓盖采用旋转卡扣式设计，更换电池时不需要拧动螺丝，适合外场快速作业的需求。
