雪佛兰Cobalt LSJ发动机M62增压器结构

　　在小排量性能车的动力升级与原厂动力系统匹配领域， Roots式容积型增压器始终是低转速扭矩输出方案里的核心部件，本次呈现的M62增压器，适配2.0L排量的直列四缸发动机，是民用性能车原厂增压系统里的典型结构。从实际装车场景来看，这类增压器通常通过安装支架固定在发动机进气侧的缸体平面上，输入端通过皮带轮与发动机曲轴皮带盘联动，曲轴转动时直接驱动增压器内部的双转子同步运转，无需依赖排气能量驱动，因此在发动机转速刚突破怠速区间时就能建立起基础增压压力，彻底规避了涡轮增压系统常见的低转速迟滞问题，很适合偏向日常街道行驶的性能车型调校取向。

　　从结构功能拆分来看，这套增压器总成集成了多个功能模块，下部是转子腔与传动连接段，中部是增压空气的压缩腔体与旁通控制结构，上部集成了节气门安装座与进气导流结构，侧面布置的旁通阀执行器与电磁阀组件，负责在发动机不同负荷工况下调节增压压力：当发动机处于小负荷巡航状态时，旁通阀打开，增压器输送的压缩空气会通过旁通回路直接回流到进气端，避免不必要的泵气损耗，降低发动机运行负载；当驾驶员深踩油门需要大扭矩输出时，电磁阀接收ECU信号控制旁通阀关闭，所有经过转子压缩的空气都会通过节气门送入进气歧管，快速提升气缸进气量，实现扭矩输出的快速响应。

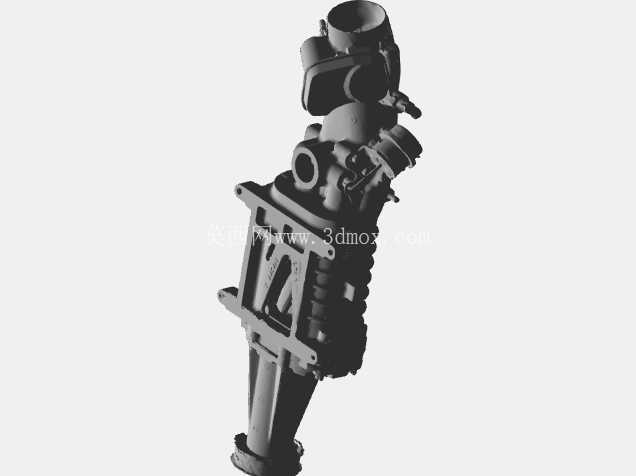

　　从安装边界与尺寸适配角度来说，这类M62规格的增压器整体为立式长筒结构，下部的安装法兰带有多个定位螺栓孔，孔位与对应发动机缸体的安装凸台完全匹配，安装时需要在法兰面加装耐高温密封垫，避免增压后的空气泄漏影响实际增压效率；上部的节气门安装座为标准圆形法兰，可直接适配对应口径的机械式或电子节气门，侧面的旁通阀执行器预留了真空管路连接位，需要与发动机进气歧管的真空源连通才能实现正常的压力调节功能。需要注意的是，这类通过三维扫描获取的模型，表面保留了实车拆机件的真实装配特征，包括支架上的安装定位痕、管路接口的卡扣位、线束固定点的凸台结构，在做改装方案设计或者发动机舱布局校核时，可以直接参考这些结构预留周边部件的安装间隙，避免出现装车时的干涉问题。

　　从设计思路层面来看，这款增压器的壳体采用铸铝材质打造，外部带有多道加强筋结构，既能够承受转子高速运转时产生的内部压力，也能通过壳体表面的筋条增加散热面积，降低压缩空气的温升，减少进气热膨胀带来的充气效率下降问题；转子采用扭叶式设计，相比传统直叶转子运转时的气流脉动更小，工作噪音更低，同时双转子之间、转子与壳体之间都保留了极小的配合间隙，既保证运转时不会出现机械摩擦，又能尽可能减少压缩空气的泄漏，保证容积效率。在实际维修与改装场景中，这类扫描模型可以用来做增压器拆解维修的结构参考，也可以用来设计定制化的安装支架、进气转接座、皮带轮等改装配件，不需要反复对实车部件进行测量，大幅缩短配件开发的周期，也能避免手工测量带来的尺寸误差。另外，模型上保留的电磁阀接口、传感器安装位等细节，也能帮助设计人员快速梳理增压器的外围管路与线束走向，在做发动机舱整体布局优化时，提前预判各个部件的位置关系，减少装车调试时的改动量。
