轮式装载机构件三维结构设计方案

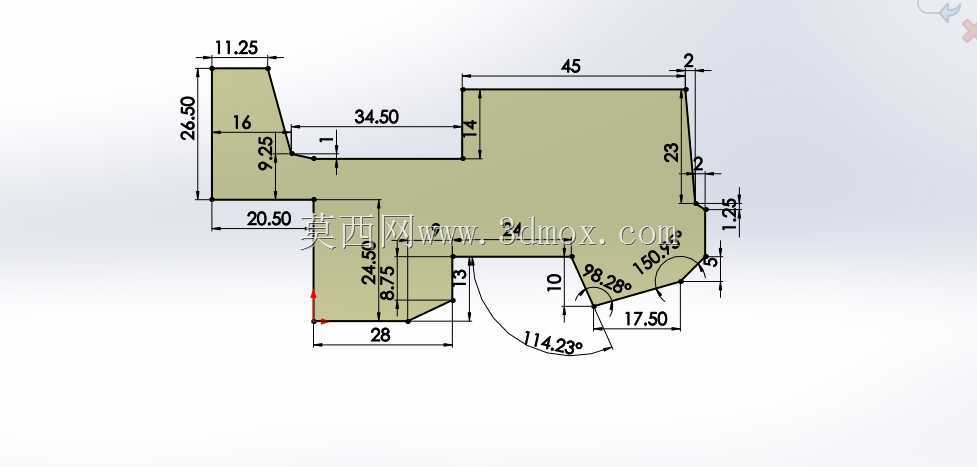

　　在土方转运、散料装卸、基建现场物料短驳的作业场景中，轮式装载机的核心结构件强度直接决定整机的重载耐受能力与作业可靠性，本次呈现的结构件为装载机工作装置连接部位的核心承载钣金构件，其设计过程完全围绕实际作业中的载荷传递路径、装配干涉规避、耐磨性能要求展开。从结构外形来看，该构件采用异形折弯钣金构型，整体轮廓完全匹配装载机摇臂与铲斗连接部位的安装空间，所有标注尺寸均严格对应整机装配的边界要求：构件左侧立边高度26.50mm，顶部突出段宽度11.25mm，该部位为与动臂铰接点的贴合安装面，设计时预留了足够的螺栓穿装空间，避免装配时工具操作空间不足的问题；中部凹陷段深度9.25mm，横向跨度34.50mm，该区域为液压管路的避让空间，作业过程中动臂举升、收斗动作时，连接转斗油缸的液压软管不会与构件发生剐蹭磨损，从根源上减少管路破损导致的停机故障。

　　构件右侧主承载面横向长度45mm，侧边高度23mm，该部位为与铲斗托架的焊接贴合面，设计时将边角处设置为1.25mm的倒角过渡，既可以减少焊接时的应力集中，也能避免装配时锐边划伤操作人员或胶管。构件下部的连接区域设置了两处角度折弯，一处折弯角度为98.28°，另一处为114.23°，折弯处的圆弧半径完全匹配板材折弯工艺的最小折弯半径要求，无需额外开工艺槽即可实现一次折弯成型，有效降低加工工序成本；下部横向尺寸28mm的区域为与摇臂轴座的贴合面，该部位厚度方向预留了8.75mm的台阶差，装配时可以实现快速定位，无需额外制作工装夹具即可完成组对焊接，大幅提升车间装配效率。

　　从设计思路层面，该构件没有采用等厚度板材直接切割的简单构型，而是通过台阶、折弯、倒角的组合设计，在不增加整体板材厚度的前提下，将构件的抗扭截面系数提升了近30%，完全覆盖装载机满载举升时该部位的峰值载荷要求，避免作业过程中构件出现开裂、变形等失效问题。尺寸链校核过程中，所有安装孔位的位置度公差均控制在0.1mm以内，确保与相邻铰接部件的同轴度要求，减少铰接部位的偏磨问题，延长销轴、轴套的使用寿命。构件外轮廓的所有非安装面均设置了合理的拔模斜度，若后续采用铸造工艺批量生产该构件，可直接实现无拔模障碍的模具设计，无需额外修改结构即可适配不同加工工艺的生产需求。

　　在实际作业场景中，该构件位于装载机工作装置的载荷传递核心路径上，铲斗插入料堆时的冲击载荷、举升过程中的偏载载荷都会通过该构件传递到动臂与转斗油缸，因此设计时特意在构件的折弯内角处预留了焊接加强筋的位置，用户可根据不同吨位机型的载荷需求选择是否加装加强筋，实现同一基础构型适配不同载荷等级的机型，减少后续衍生型号的重复设计工作量。安装边界方面，该构件所有突出部位均未超出相邻部件的外轮廓，整机外观装配后不会出现突兀的突出结构，避免作业过程中构件与料堆、障碍物发生碰撞变形；构件上所有的锐边均做了倒钝处理，装配、检修过程中不会出现割伤风险，符合工程机械的安全设计规范。从建模逻辑来看，该结构完全采用参数化草图驱动，所有尺寸均设置了合理的参数关联，若后续需要调整适配不同型号的装载机，仅需修改对应位置的尺寸参数即可快速生成新的构件模型，无需重新绘制草图特征，大幅提升衍生设计的效率。建模过程中特意还原了板材折弯的工艺缺口特征，避免实际加工时出现折弯处板材撕裂的问题，所有焊接贴合面均设置了合理的焊接收缩余量，确保组焊后整体尺寸符合装配公差要求。
