ATV铝轮直立捏造机械连接件结构设计

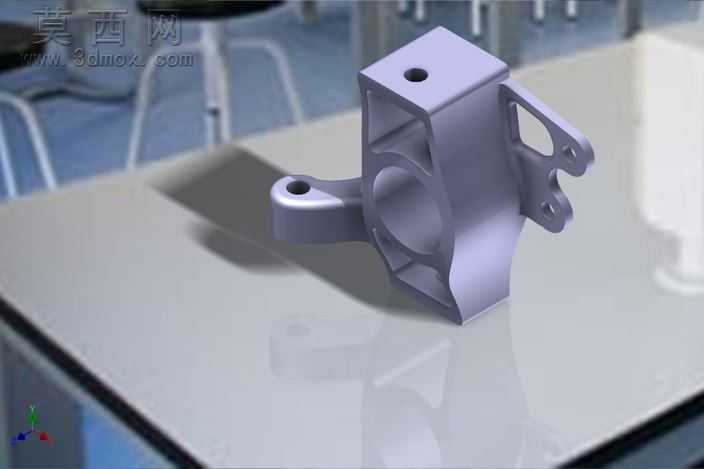

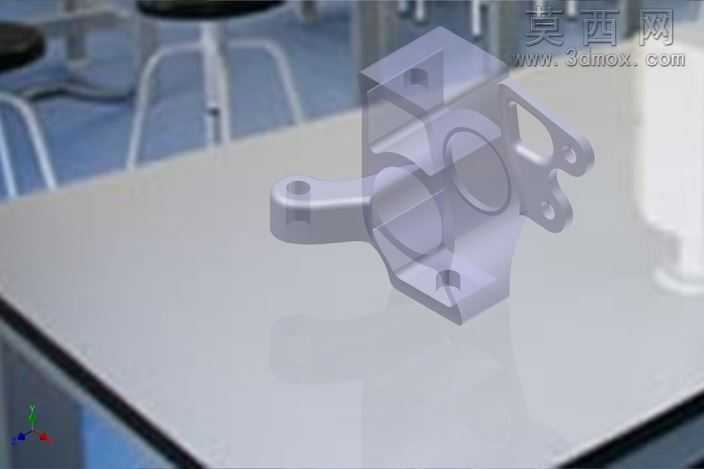

本作品为全地形车铝轮直立捏造配套的机械连接构件三维建模成果，建模阶段依托参数化设计逻辑完成整体结构搭建，首先以构件的核心安装基准面为草图绘制平面，精准勾勒出主体筒状腔体的截面轮廓，通过拉伸、切除等基础特征命令生成主体承载结构，针对腔体内部的轴孔配合面，严格按照公差配合要求设计孔径尺寸与内壁粗糙度参数，保障后续装配时的同轴度精度。针对构件两侧延伸的安装支耳结构，采用多基准面定位的方式完成草图绘制，对支耳上的安装孔位做沉头孔特征处理，同时在支耳与主体腔体的衔接位置做圆角过渡优化，既消除应力集中隐患，也提升构件整体的结构强度。建模过程中对构件的安装定位凸台做了精细化处理，凸台的高度、平面度均按照实际装配需求设定，凸台上的定位孔与安装孔的位置度公差严格遵循机械设计规范，保障构件安装时的定位精度。材质渲染阶段选用铸铝材质作为基础材质，调整材质的金属度、粗糙度与反射参数，还原铝合金构件经机加工后的哑光金属质感，对配合面、安装面等精加工区域单独赋予高光金属材质，区分粗加工与精加工区域的视觉差异，同时添加半透明剖视显示效果，清晰展现构件内部的腔体结构、壁厚分布与孔道走向，方便直观查看内部结构设计。整体设计围绕ATV铝轮直立捏造的装配需求展开，充分考虑构件在实际工况下的受力情况，在非承载区域做合理的壁厚减薄处理实现轻量化设计，在受力集中的衔接区域做加厚与加强筋结构设计提升承载能力，所有安装孔位、配合尺寸均经过装配干涉校验，确保与周边配套构件能够实现无干涉装配，模型的特征树结构清晰，各特征参数可编辑调整，方便后续根据实际生产需求做尺寸优化与设计迭代，能够直接用于后续的工程图生成、数控加工编程以及虚拟装配验证环节。
