内螺纹连接T型三通管路接头结构

　　在民用给排水、工业流体输送、气动控制回路、低压液压管路等诸多场景中，三通类管件都是实现管路分流、合流的核心基础元件，这款T型结构的内螺纹三通，针对中小管径的管路接驳需求做了针对性的结构优化，能够在不额外增加转接件的前提下，完成三个方向同管径管路的连通作业。从实际应用场景来看，这类T型三通常出现在车间压缩空气支管路排布、家装冷热水管分路、小型液压设备的油路分支、化工实验装置的流体路径切换点位，相比焊接式三通，螺纹连接的形式不需要现场做焊接、防腐处理，安装拆卸效率更高，后期管路改造时可以快速拆解复用，也不会因为焊接热变形导致管路对位偏差。从功能特性上看，这款三通三个接口均采用标准内螺纹设计，螺纹段做了足够的啮合长度预留，安装时配合生料带或者密封胶使用，能够承受1.6MPa以内的常规管路工作压力，适配输送介质包括常温清水、压缩空气、矿物液压油、无腐蚀性的工业流体，主体采用等径设计，三个接口通径完全一致，不会在分流位置出现通径突变导致的流阻陡增，流体经过三通位置时的压力损失控制在较低水平，避免出现局部紊流、噪音过大的问题。

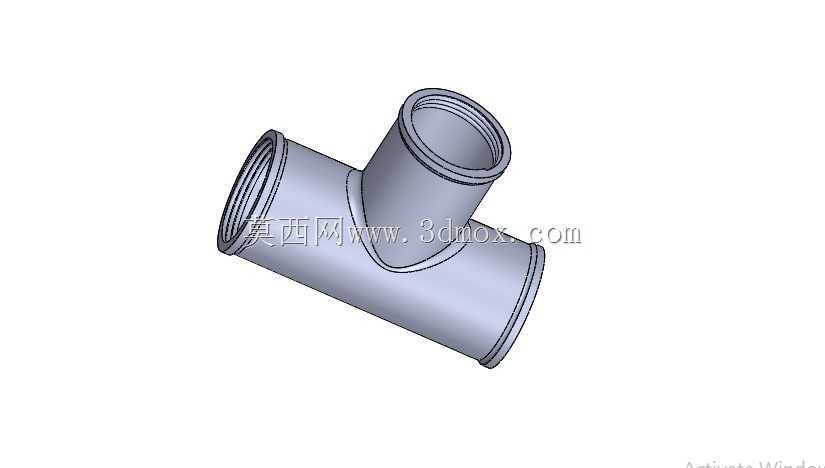

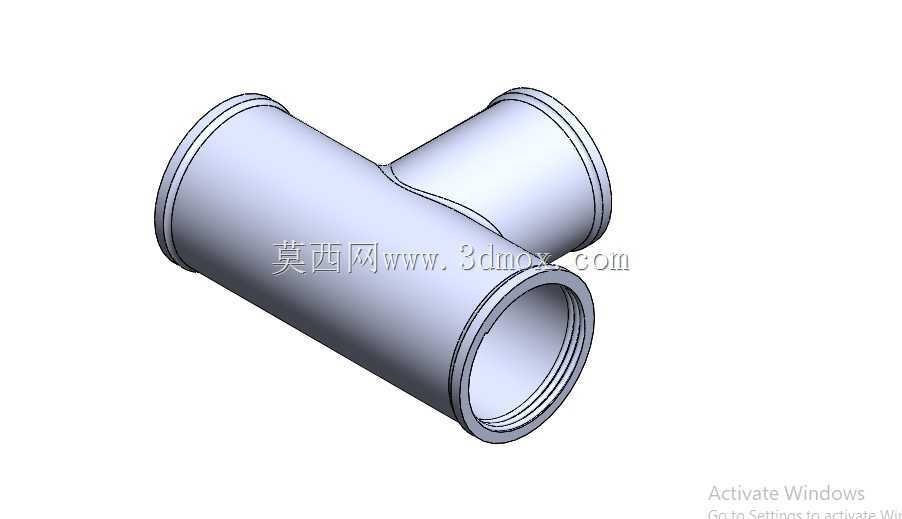

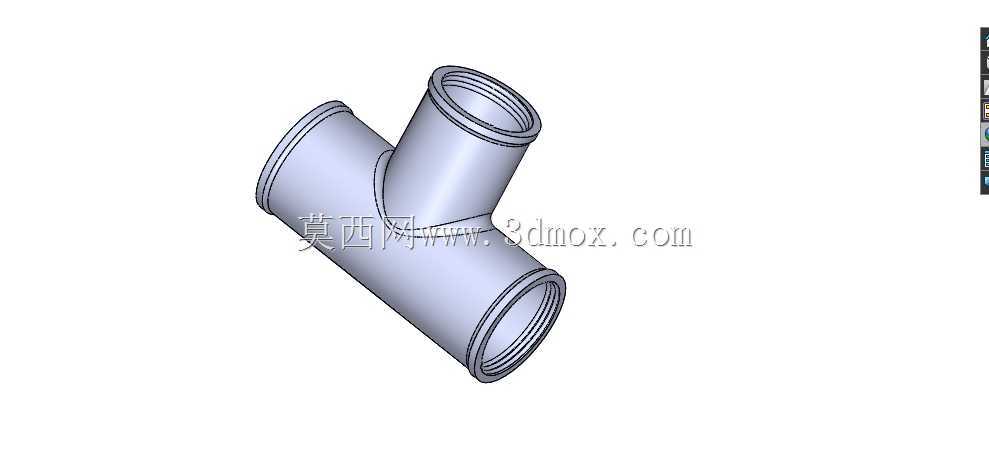

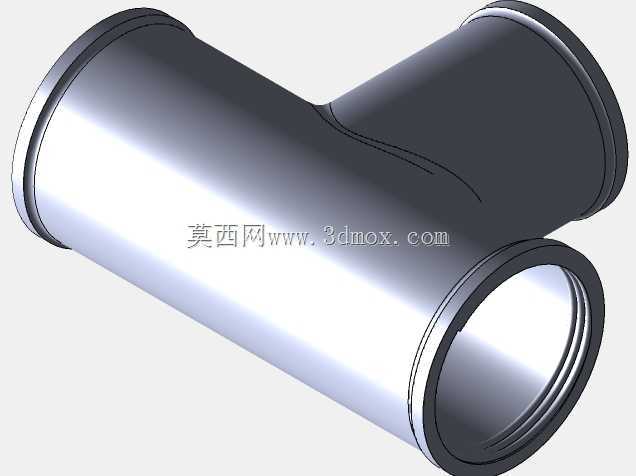

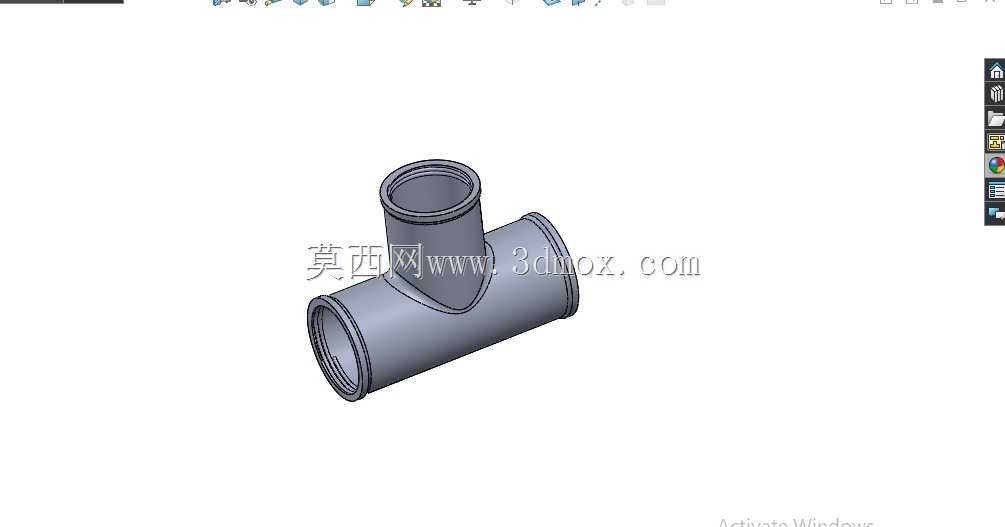

　　设计过程中首先确定了T型的正交结构，主管路保持直通形态，支管路从主管中部垂直引出，相贯线位置做了平滑的圆弧过渡处理，没有尖锐的内角结构，一方面是避免流体长期冲刷尖角位置造成冲蚀磨损，延长管件的使用寿命，另一方面也能减少流道内的滞流区，防止介质中的杂质在转角位置沉积堵塞管路。管壁厚度按照常规公称压力的1.5倍安全系数做取值，螺纹段的外壁做了适当加厚处理，避免安装时拧接过紧导致管壁开裂，三个接口的端面都做了平整的止口设计，能够保证和外螺纹管件对接时端面贴合紧密，减少密封失效的概率。

　　从安装边界来看，这款三通的三个接口轴线处于同一平面，主管两个接口同轴布置，支管接口垂直于主管轴线指向外侧，安装时需要预留足够的扳手操作空间，尤其是支管接口的拧紧作业，要避免和相邻管路、安装支架产生空间干涉；接口的螺纹规格统一，选型时只需要匹配对应管路的管径即可，不需要做变径转接，整体外形轮廓规整，没有突出的冗余结构，既可以明装在墙面、设备支架上，也可以暗埋在墙体、设备内部的管路槽内，外表面做了均匀的壁厚处理，后期如果需要做表面防腐喷涂、镀锌处理，也不会因为壁厚不均导致涂层堆积或者漏涂。

　　实际选型使用时需要注意，这类螺纹三通不适合用于输送高温高压蒸汽、强腐蚀性酸碱介质，也不能在有剧烈振动的管路上长期使用，如果是振动较大的工况需要配合管夹做固定，减少螺纹连接处的交变应力，避免出现螺纹松动渗漏的问题。在管路排布时，尽量让支管的流体流向顺着主管的流体方向，能够进一步降低流阻，减少能耗，长期使用过程中如果出现接口渗漏，只需要泄压后重新拧紧或者更换密封材料即可，不需要整体更换管件，维护成本极低。
