ANT驱动智能自动导引搬运叉车三维设计

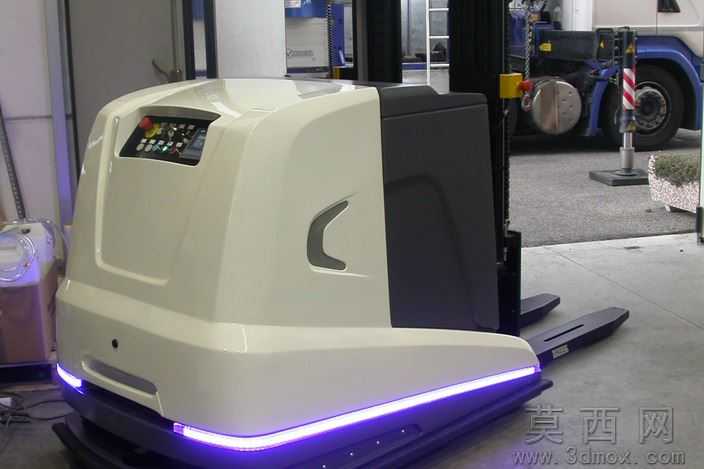

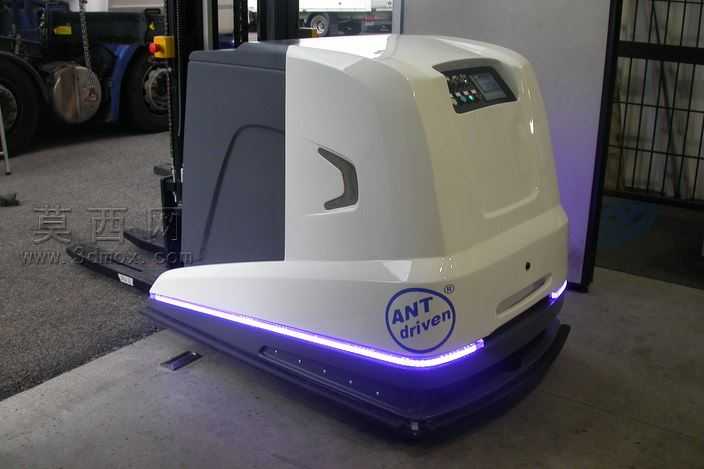

本作品为基于ANT自然导航技术的智能自动导引电动叉车三维建模设计，建模过程严格遵循工业AGV产品的实际开发逻辑，首先完成整车参数化骨架搭建，确定整车长宽高、轴距、负载重心、离地间隙等核心硬点参数，确保模型符合实际工业场景的通行、作业尺寸要求。建模阶段采用自顶向下的设计思路，先拆分整车功能模块：包含承载式车身壳体总成、驱动轮系总成、从动支撑轮组、电控操作面板总成、安全防护灯带组件、标识装饰件六大核心模块，各模块独立完成零件建模后完成总装配约束，还原真实产品的装配层级关系。车身壳体建模时通过曲面放样、曲率连续过渡处理，还原实车流畅的弧面造型，区分灰白双色覆盖件的分模线位置，预留操作面板、标识安装、传感器布置的安装位，壳体边缘做圆角倒钝处理，符合工业产品的注塑成型工艺要求。驱动轮系部分还原了舵轮驱动结构的安装位置，底部支撑轮做摆动浮动结构设计，保证不平整地面的通过性；前部作业端还原了货叉安装结构与防撞触边的安装位置，底部环绕式紫色灯带做独立零件建模，还原实车的状态指示灯光带的安装结构。材质渲染阶段，白色车身壳体采用高光耐刮ABS塑料材质，添加细微的颗粒质感模拟工业塑料的表面触感，深灰色侧盖采用哑光工程塑料材质，操作面板区域做深色半透明按键与玻璃显示屏的材质区分，底部灯带赋予自发光紫色材质，模拟通电后的灯光效果，ANT driven标识采用丝印金属质感材质，地面材质做工业环氧地坪的细微纹理处理，添加柔和的环境光与局部补光，突出车身曲面的光影过渡，还原产品在工业车间内的真实视觉效果。设计过程中充分考虑AGV叉车的功能需求，整车造型紧凑圆润，无外凸尖锐结构，避免车间作业时的剐蹭风险，操作面板布置于车身侧上方，便于人工调试时的操作交互，底部环绕灯带可直观反馈车辆运行状态，前部防撞结构与传感器预留位满足无人作业的安全需求，整体模型结构完整，细节还原度高，可用于智能物流装备的方案展示、结构验证、宣传渲染等场景。
