适配UR3协作机器人的3D打印轨迹训练笔架

　　在协作机器人应用调试的实操场景里，新手操作员初次上手UR3这类小型六轴协作臂时，最容易出现的问题就是轨迹规划不连贯、手动示教精度不足，尤其是在做笔尖绘图、轨迹描摹类训练时，硬质笔尖一旦和工作台面发生刚性磕碰，不仅会折断笔尖，还可能因为碰撞冲击力触发机器人急停，甚至影响关节减速器的重复定位精度。这款专门适配UR3末端法兰的笔架结构，就是针对这类实操训练场景开发的配套工装，整体采用可3D打印的结构设计，不需要额外开模，普通FDM或光固化3D打印机就能完成制作，非常适合实训车间、机器人教学实验室快速打样使用。

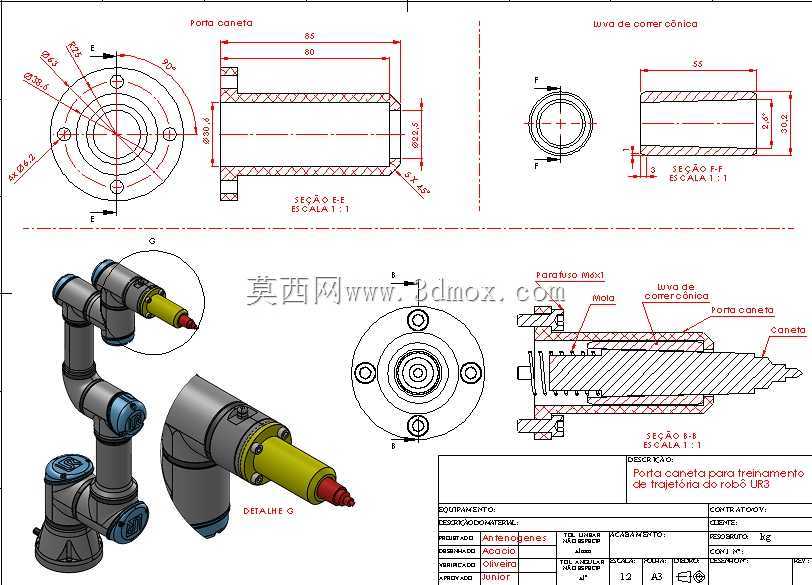

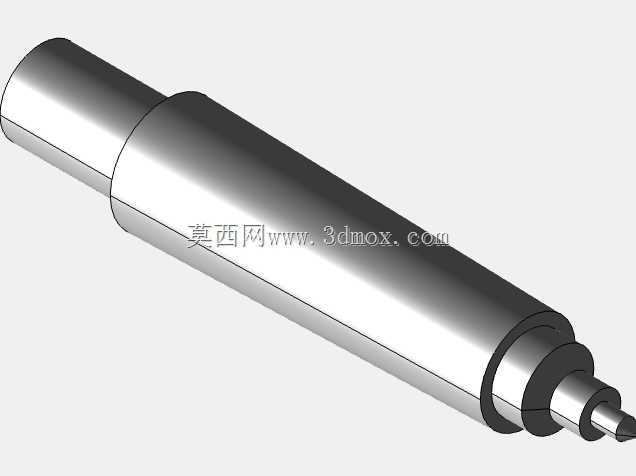

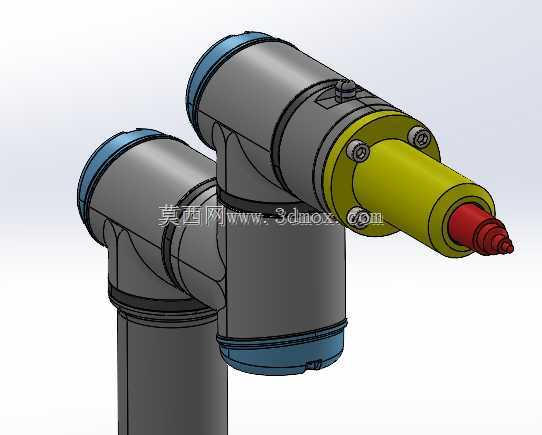

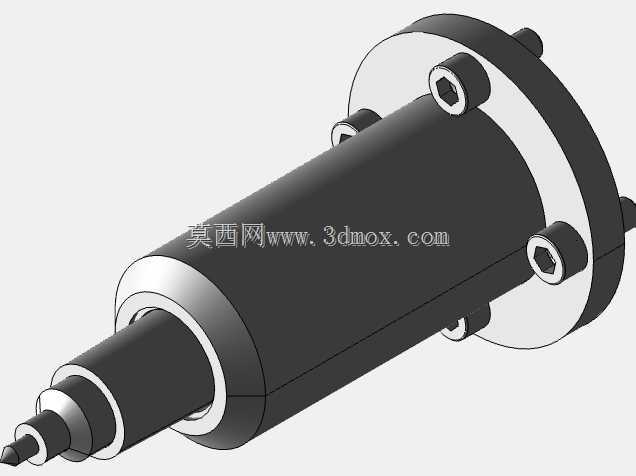

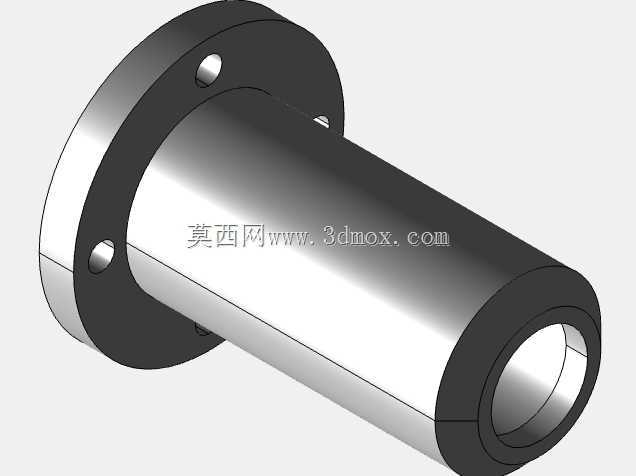

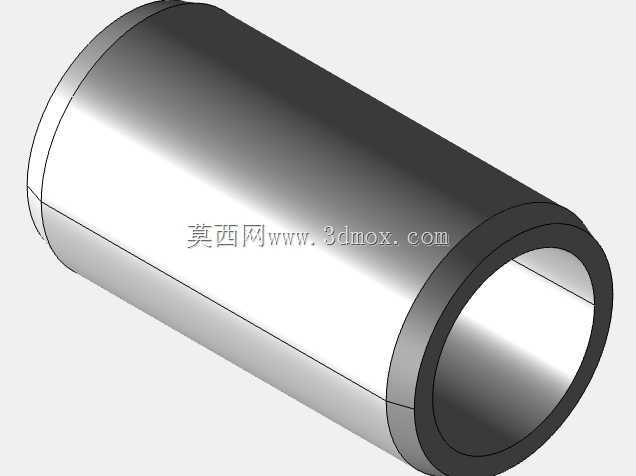

　　从结构设计逻辑来看，整个笔架采用分体式装配思路，主体连接座直接匹配UR3末端的标准安装孔位，不需要额外做转接法兰，安装时对准法兰面的定位销孔，用对应规格的内六角螺丝锁紧即可，安装后整体重心落在机器人末端法兰的中心轴线上，不会因为偏心负载影响机器人的负载参数计算，避免出现关节力矩报警。笔身夹持段采用弹性抱紧结构，针对常用的记号笔、绘图笔杆直径做了适配公差，不需要额外的紧固件，直接把笔插入夹持孔就能靠结构自身的抱紧力固定笔身，更换不同笔型时只需要直接拔出更换即可，操作效率比传统螺丝锁紧的笔夹高很多。

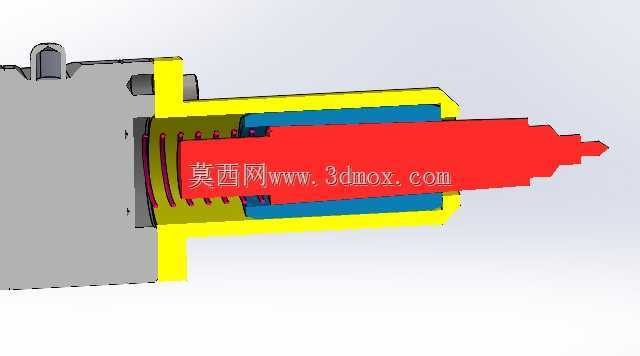

　　笔尖保护是这款结构的核心设计点，在笔架的前端设置了带缓冲行程的伸缩结构，当笔尖接触到工作台面的压力超过设定阈值时，笔身会顺着夹持腔的导向槽向后回缩，避免刚性碰撞直接传递到笔尖和机器人法兰，在新手操作员还没掌握轨迹进给速度、还没形成距离感的训练阶段，这个缓冲结构能大幅降低笔尖损耗，也能减少不必要的碰撞停机。整个笔架的外形轮廓做了圆角处理，没有尖锐的外凸棱边，符合协作机器人的安全设计要求，即使在人机协同的实训场景里，也不会因为结构棱角剐蹭到操作员。

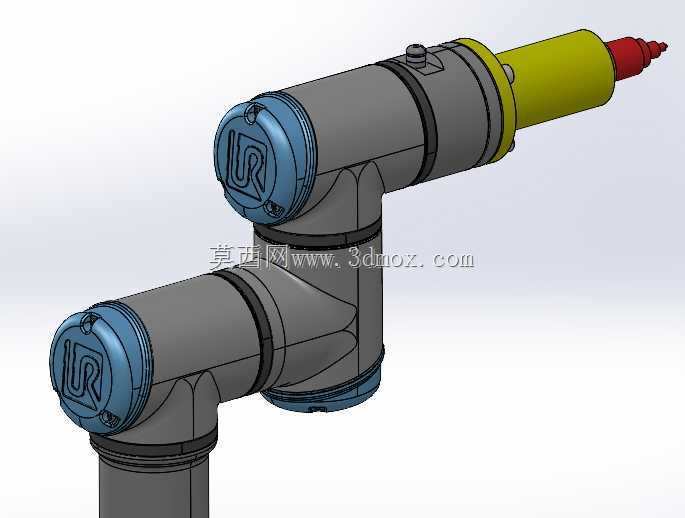

　　从安装边界尺寸来看，笔架装配完成后，从UR3法兰安装面到笔尖伸出的最大长度控制在合理范围内，不会因为末端工装过长导致机器人运动时出现奇异点，也不会超出UR3本身的有效负载范围，在机器人做全关节范围的轨迹运动时，笔架自身结构不会和机器人本体的大臂、小臂发生干涉，不管是做平面直线轨迹、圆弧轨迹，还是三维空间的连续曲线描摹训练，都能保证笔尖的运动轨迹和机器人TCP点的标定坐标保持一致，不会因为工装变形出现轨迹偏差。

　　实际使用过程中，这款笔架不需要做额外的维护，3D打印的主体结构如果出现磨损，直接重新打印替换零件即可，不需要整体更换。在机器人教学场景里，学员可以先通过这个笔架做基础的示教轨迹训练，熟悉UR3的坐标系设定、TCP标定方法、轨迹速度调整逻辑，等操作熟练度提升之后，再更换夹爪、吸盘等实际作业的末端执行器，能大幅降低实训阶段的耗材损耗，也能减少新手操作不当导致的设备硬件损伤。和市面上通用的万能笔夹相比，这款结构专门针对UR3的法兰尺寸做了适配，没有多余的调节结构，整体刚性更好，高速运动时不会出现笔身晃动的问题，描摹出来的轨迹线条更均匀，能更准确地反映操作员的示教精度，方便实训过程中做动作纠错。
