拼接式屋面瓦产品结构三维设计

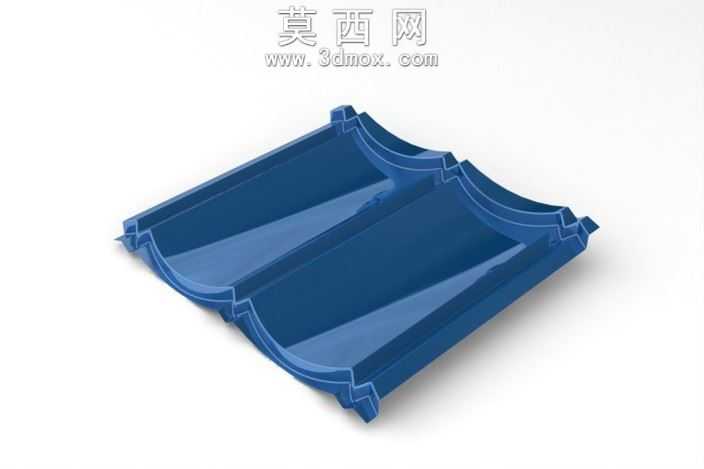

本作品为拼接式屋面瓦的三维建模设计成果，建模阶段围绕屋面瓦实际铺装的咬合需求展开，首先通过草图绘制勾勒出单片瓦的弧形排水曲面轮廓，精准匹配传统屋面瓦的导水弧度，确保雨水能够顺着瓦面弧度快速排出，不会出现积水渗漏的问题。建模过程中重点处理了瓦件边缘的拼接卡扣结构，对每一处凸榫、凹槽的尺寸进行参数化约束，保证相邻瓦件铺装时能够精准嵌合，既可以在横向拼接时形成连续的排水面，也能在纵向叠压时实现上下瓦的稳固扣合，避免大风天气下瓦件移位脱落。材质渲染阶段选用了工程塑料常用的深蓝色哑光材质，模拟改性塑料屋面瓦的真实质感，对瓦面的细微磨砂纹理进行了贴图处理，同时调整场景光照角度，通过柔和的漫反射光线凸显瓦件曲面的流畅弧度与卡扣结构的立体轮廓，让整体渲染效果贴近实际产品的视觉表现。结构设计上兼顾了瓦件的强度与轻量化需求，在瓦的背面设置了均匀分布的加强筋结构，在不增加整体壁厚的前提下提升瓦件的抗弯折、抗冲击性能，能够承受屋面施工踩踏以及极端天气下的外力冲击。设计思路围绕产品开模生产的实际需求出发，所有结构转角处都做了适配注塑生产的圆角处理，避免出现应力集中导致的产品开裂问题，同时拔模角度经过反复校准，确保后续模具开模时能够顺利脱模，不会出现结构卡滞的情况。整个建模过程严格遵循建材产品的设计规范，每一处结构尺寸都参考了实际屋面铺装的工程要求，既保留了传统屋面瓦的排水、防护功能，也通过模块化的拼接结构提升了铺装效率，适配现代装配式建筑的屋面施工需求，为后续的模具开发、产品量产提供了精准的三维数据支撑。
