家用缝纫机送料调节驱动机构

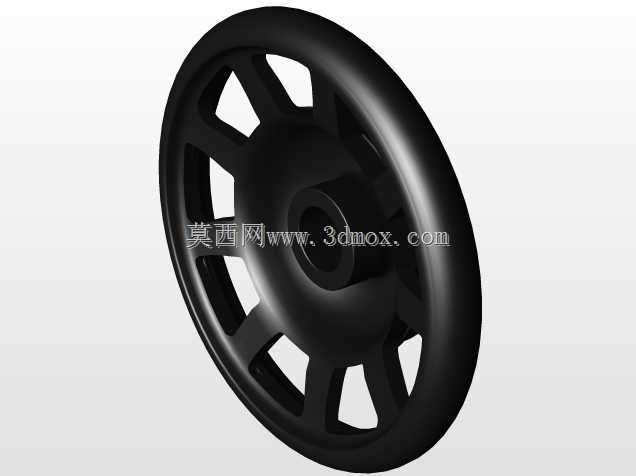

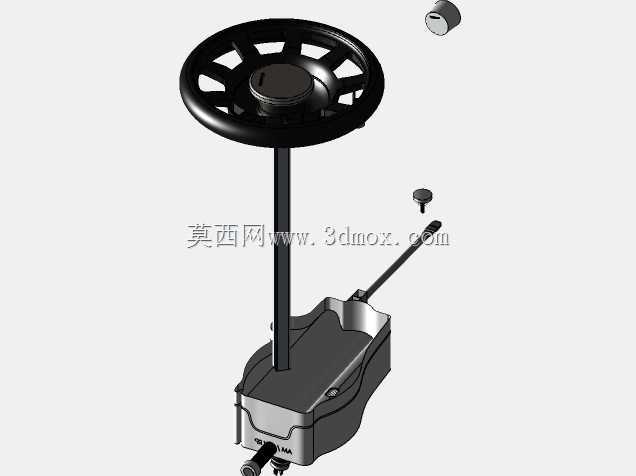

　　这套结构是家用平缝机的送料调节驱动组件，核心作用是控制缝纫作业时布料的递进送料步距，匹配不同针距的缝纫需求，常见于中小型家用电动缝纫机、老式脚踏缝纫机的升级改型结构中，在服装加工小作坊、家庭手工缝纫场景里，这类机构直接决定缝纫线迹的均匀度与送料稳定性。从结构组成来看，整套组件分为手轮调节端、垂直传动杆、底部驱动箱体、偏心调节销几个核心部分，顶部的带镂空辐条的手轮是用户操作端，转动手轮时会通过垂直布置的传动杆将扭矩传递到底部的箱体内的偏心调节机构，偏心销的位置变化会改变送料牙的往复行程，以此实现针距大小的调节，手轮上的平面定位结构可以在调节到目标针距后实现位置锁定，避免缝纫过程中震动导致针距偏移。

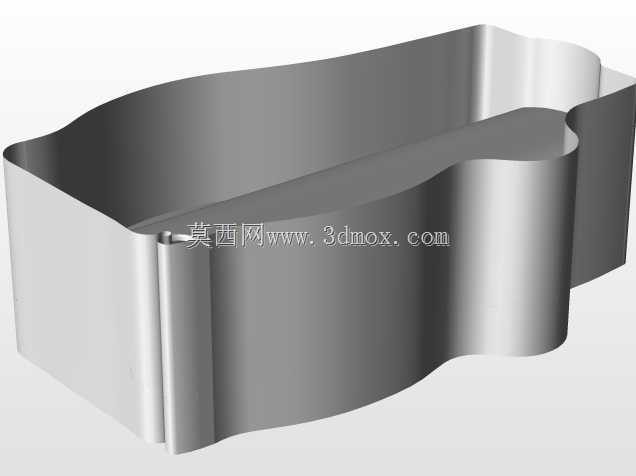

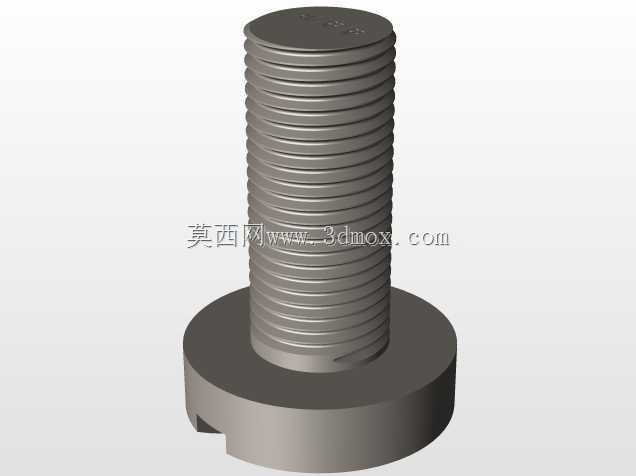

　　设计时首先考虑的是家用场景的操作便利性，手轮的握持直径做了加大处理，表面做了防滑的哑光纹理，用户不需要借助工具就能徒手完成针距调节，垂直传动杆采用了细长杆结构，在保证传动扭矩足够的前提下，尽可能缩小了机构在缝纫机台板下方的占用空间，给底部的梭芯、摆梭组件留出足够的安装余量。底部的驱动箱体采用了薄壳式的压铸结构，侧壁预留了和缝纫机主机架连接的定位凸台，安装时只需要通过两个M4的紧固螺钉就能完成组件的固定，安装边界上，整套机构垂直方向的总高度从手轮顶面到箱体底面为215mm，手轮的最大回转直径为120mm，安装时需要保证手轮下方距离缝纫机台板上表面至少有15mm的操作间隙，避免转动时和台板、布料产生干涉，底部箱体的长宽尺寸为85mm*42mm，适配绝大多数家用缝纫机的机架安装孔位，不需要额外做打孔改造就能直接替换原有老旧的针距调节机构。

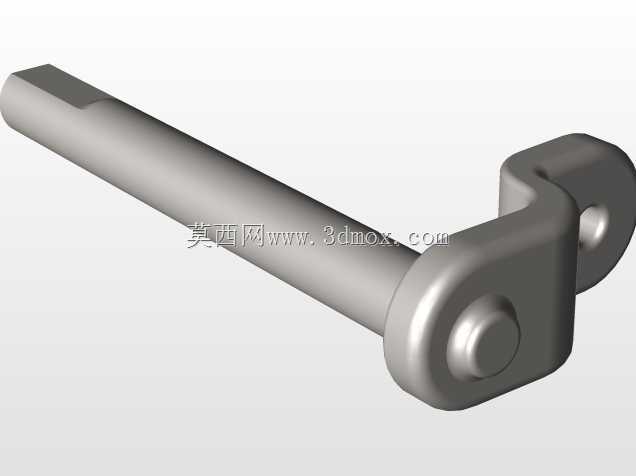

　　传动结构的设计上，垂直杆和底部偏心机构的连接采用了快拆式的销钉配合，后期维护时只需要拔出定位销就能完成传动杆的拆卸，不需要拆解整个底部箱体，降低了家用设备的维护门槛，箱体内部的传动配合面预留了0.02mm的间隙，填充润滑脂后可以保证长期使用不会出现卡滞，偏心销的行程范围对应0-5mm的送料步距，覆盖了从薄丝绸到厚牛仔布的常用缝纫送料需求，当手轮转动到最下端位置时，送料步距为0，此时可以实现原地打枣的缝制作业，满足缝纫起始和结束位置的锁线需求。

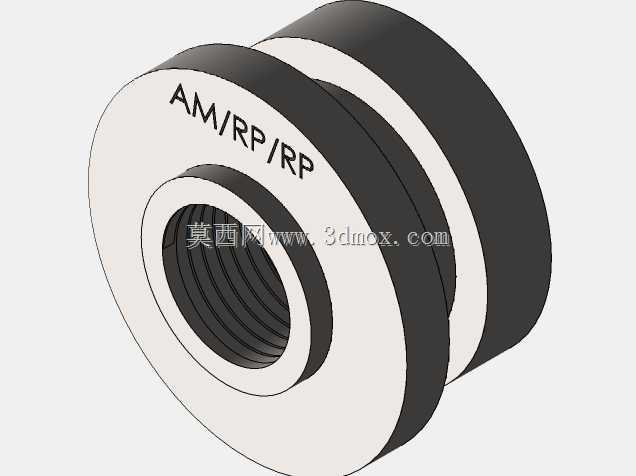

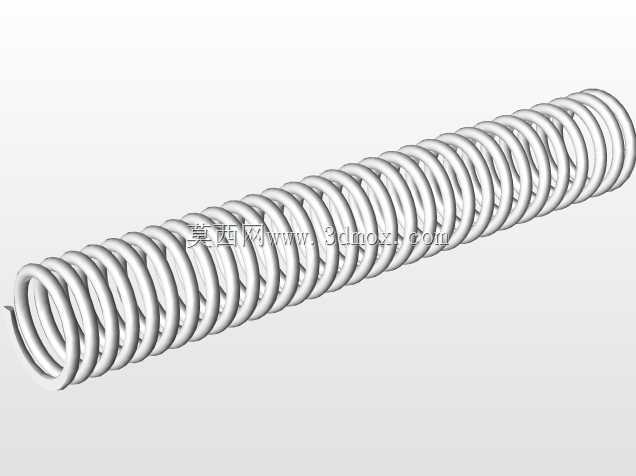

　　实际使用中，这套机构的受力点主要集中在垂直传动杆和底部偏心轮的连接位置，设计时对该位置做了局部的加厚处理，选用了耐磨的合金材质，避免长期往复转动出现磨损导致的针距不准问题，手轮和传动杆的连接采用了D型轴配合，不会出现手轮空转的情况，调节时的阻尼感经过调校，既不会太松导致位置偏移，也不会太紧导致调节费力。从装配逻辑来看，整套组件可以独立预装完成后再整体装入缝纫机主机架，预装时只需要依次将手轮压装到传动杆顶端，传动杆穿入箱体的导向轴套，再装入底部的偏心销和复位弹簧即可，预装完成后可以单独测试调节手感，确认行程顺畅后再进行总装，能有效提升整机的装配效率。
