Vestel洗衣机洗涤剂仓塑料盖板结构

　　这款塑料盖板是家用滚筒洗衣机洗涤剂投放仓的配套防护部件，日常使用中直接承接用户投放洗衣液、柔顺剂、除菌剂等洗护耗材的操作场景，安装位置处于洗衣机正面操控区域下方的洗涤剂抽屉外侧，是用户日常接触频次较高的外露功能件。从实际使用场景出发，该部件需要兼顾操作便利性、密封防护性与外观协调性，既要保证用户开合投放耗材时的操作手感顺畅，也要阻挡洗涤过程中水花、泡沫溢出到机器外部，同时还要和整机前面板的曲面造型保持风格统一，避免出现突兀的拼接缝隙。

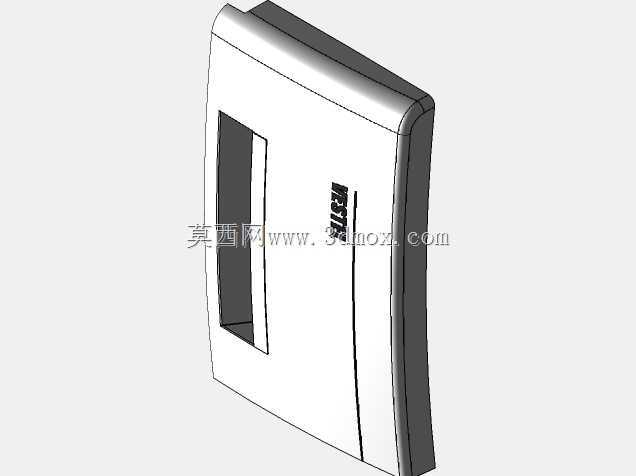

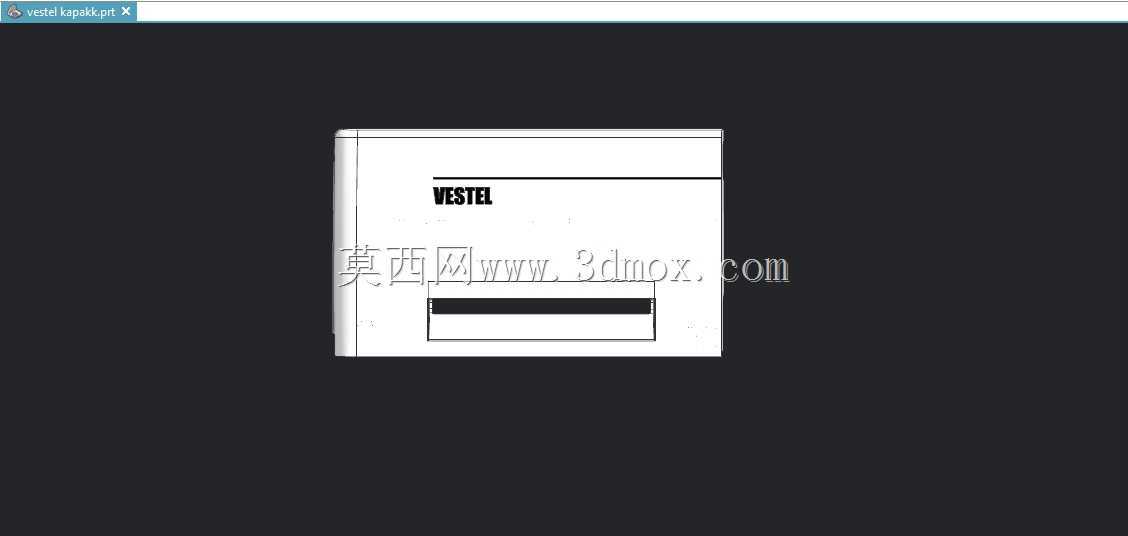

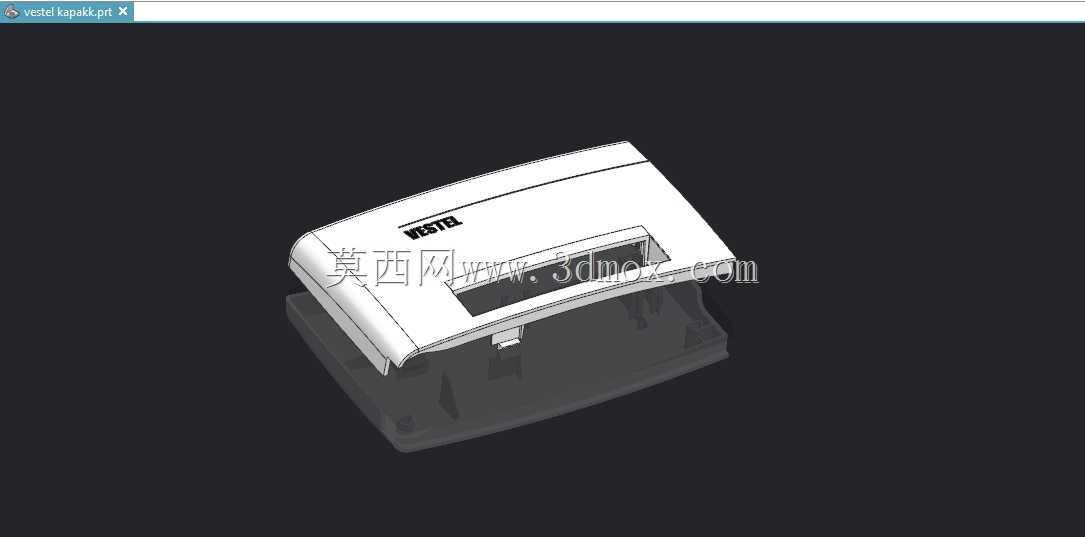

　　设计过程中首先考虑的是安装匹配边界，盖板整体采用弧面过渡造型，贴合洗衣机前面板的微弧曲面轮廓，边缘做了0.8mm的止口结构，和洗涤剂抽屉的框体配合时能形成均匀的0.3mm装配间隙，既不会因为间隙过大出现晃动异响，也不会因为间隙过小导致低温环境下塑料件收缩出现卡滞。盖板正面预留了品牌标识的沉台位置，沉台深度0.2mm，刚好适配丝印或模内注塑的品牌logo，不会因为标识凸起造成用户擦拭清洁时的勾挂问题。中部开设的长条形观察窗采用下沉式设计，边缘做了R2的圆角过渡，用户不用拉开抽屉就能直观看到内部洗涤剂的剩余存量，观察窗的内侧做了1.5°的拔模斜度，注塑生产时能顺利脱模，同时避免光线直射造成的内部耗材老化加速。

　　从功能特性来看，盖板和内部抽屉的连接采用隐藏式卡扣转轴结构，转轴位置设置在盖板下端，开合角度最大支持120°，完全打开时不会和下方的洗衣机门体发生碰撞，转轴处做了0.5mm的预紧阻尼结构，用户开合时能感受到均匀的阻力，不会出现盖板自由下落砸落的情况，也不会因为阻尼过大导致开启费力。盖板内侧设置了两道环形的密封筋，筋条高度1.2mm，当盖板处于闭合状态时，密封筋刚好压在洗涤剂抽屉框体的密封胶条上，能有效阻挡洗涤过程中仓内的水花、泡沫顺着缝隙溢出，同时也能减少潮湿空气外泄造成的操控区域凝露问题。

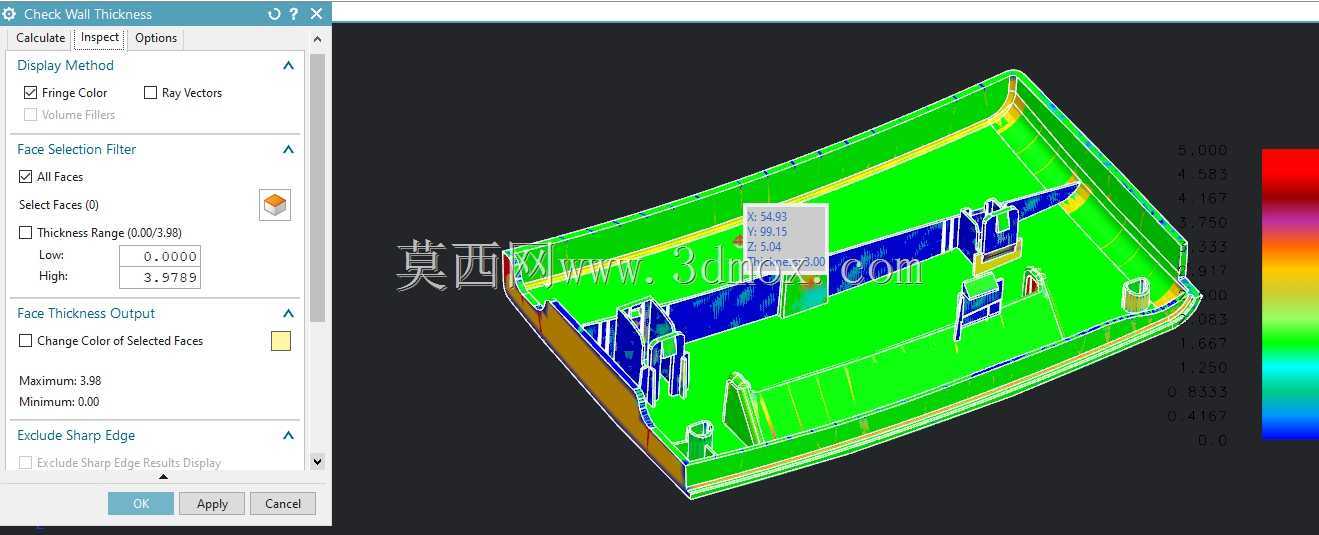

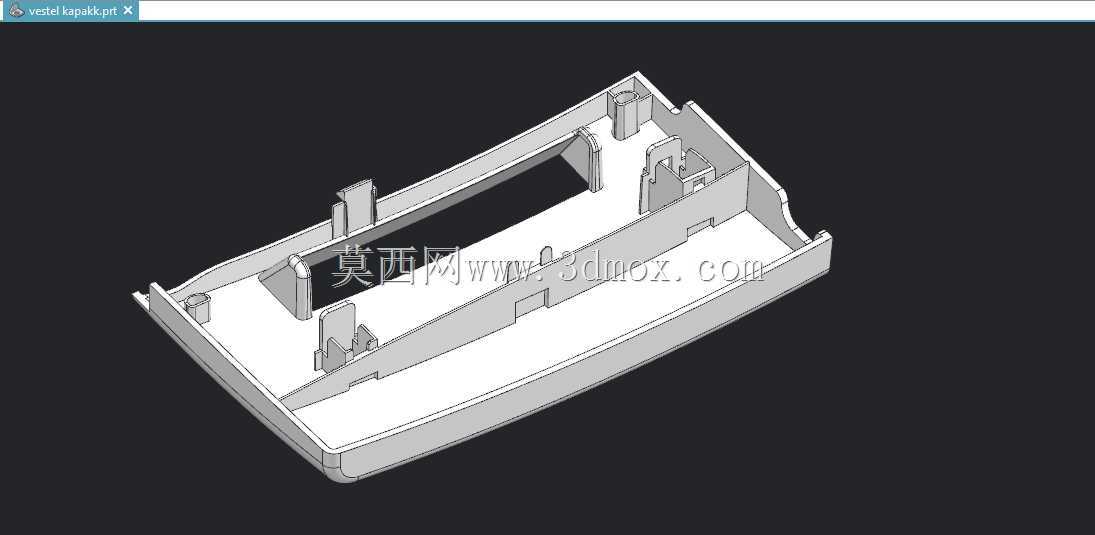

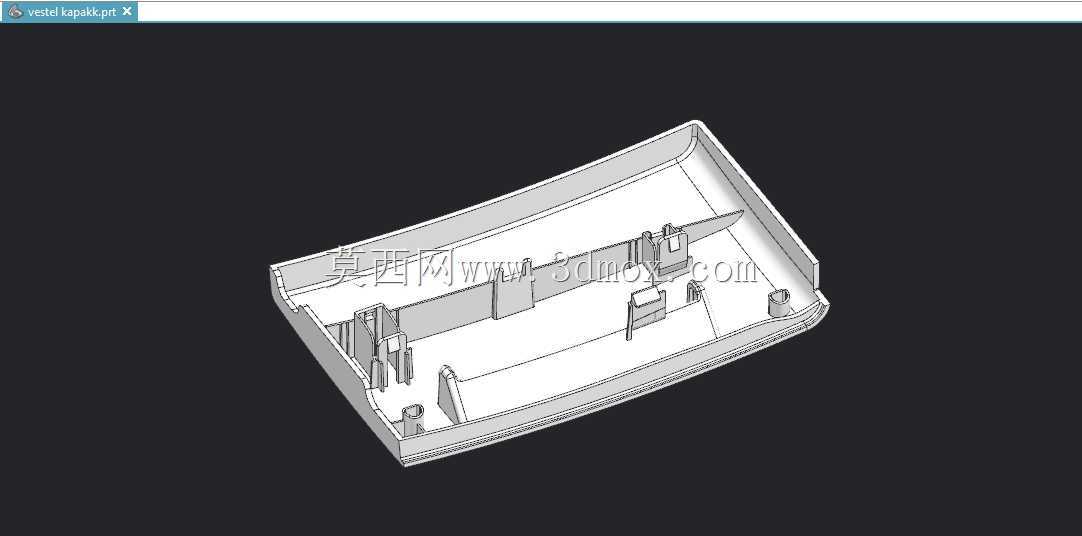

　　材质选择上采用改性PP注塑成型，添加了15%的滑石粉填充，既保证了部件的刚性，避免日常按压出现凹陷变形，也提升了材料的耐洗涤剂腐蚀性能，长期接触洗衣液、柔顺剂等弱碱性洗护耗材不会出现开裂、变色问题，表面做了细晒纹处理，不容易残留指纹和水渍，日常清洁只需要用湿抹布擦拭即可。盖板的壁厚控制在2.2mm，整体壁厚均匀，转角位置都做了R1以上的圆角过渡，避免注塑过程中出现缩痕、翘曲等成型缺陷，背面设置了6条均匀分布的加强筋，筋条厚度0.8mm，高度3mm，在不增加整体壁厚的前提下大幅提升了盖板的抗变形能力，即使用户单手按压盖板中部，最大形变量也不会超过0.5mm，不会出现明显的塌陷感。

　　安装适配方面，该盖板的整体安装边界尺寸控制在180mm120mm35mm范围内，适配主流8-12kg容量的滚筒洗衣机洗涤剂仓尺寸，下端的转轴卡扣采用通用化设计，不需要额外的金属连接件，直接卡入抽屉框体的转轴座即可完成装配，装配效率高，后期维护更换时不需要专业工具，用户自行即可完成拆卸更换。盖板的开合受力位置做了局部加厚处理，厚度达到2.8mm，能承受至少5000次的开合循环测试不会出现断裂、卡扣松脱的问题，满足家电产品10年以上的使用周期要求。在细节设计上，盖板的上端边缘做了15°的斜角导向结构，用户闭合盖板时不需要精准对位，顺着斜角就能顺利滑入闭合位置，提升了操作的容错率，闭合到位时会发出清晰的卡扣反馈声，让用户明确感知到盖板已经完全锁合，避免出现未关紧导致的漏水问题。
