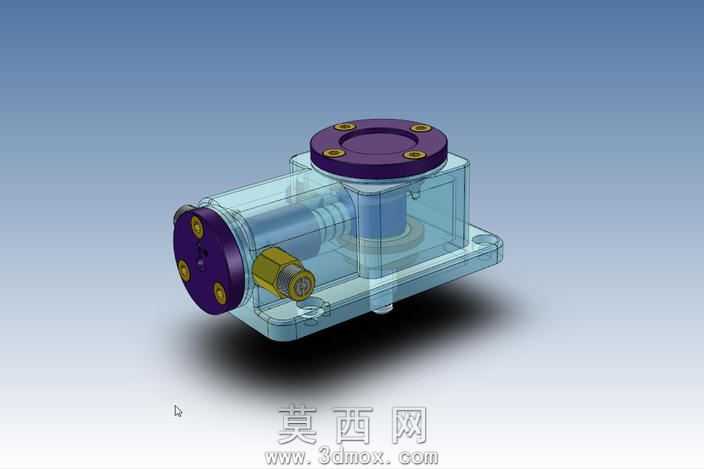

透明结构展示轴向柱塞泵三维设计

本次轴向柱塞泵的三维设计采用创新建模模式完成，全程依托三维设计软件的参数化与自由造型结合的功能搭建模型，突破传统工程化建模的固化思路，在建模过程中充分探索软件的三维球快速定位、智能捕捉装配特性，让各零件的空间对位效率得到大幅提升。建模初期先梳理轴向柱塞泵的核心工作逻辑：依靠缸体与柱塞的相对轴向运动实现密闭容腔的容积变化，完成吸油、压油的工作循环，以此为基础拆分零件层级，依次搭建泵体基座、透明泵壳、端盖法兰、柱塞组件、进出油接口等独立零件。材质设置上，将外部泵壳赋予半透明亚克力材质，调整材质的折射率、透光率与轻微磨砂质感，既可以清晰展示内部的柱塞排布、缸体配合、流道走向等核心结构，又保留了壳体的实体轮廓感；两端的紫色端盖赋予硬质阳极氧化金属材质，添加细腻的金属颗粒质感与哑光反光效果，端盖上的紧固螺栓单独赋予不锈钢材质，突出金属紧固件的亮面反光特性；侧面的进出油接头赋予黄铜材质，调整做旧金属质感，区分不同功能部件的材质差异，让整体模型的视觉层次清晰分明。渲染阶段采用渐变蓝白背景，添加柔和的环境漫反射光与主光源投影，让透明壳体的光影折射效果自然真实，底部添加柔和的接触阴影，增强模型的立体悬浮感，突出整体结构的精巧感。结构设计上严格遵循轴向柱塞泵的实际装配逻辑，基座的安装孔位、端盖的螺栓孔对位、柱塞与缸体的配合间隙都按照实际工业设计比例还原，透明外壳的设计专门用于展示内部的柱塞往复运动空间、配流结构的位置关系，让观看者可以直观理解这类液压泵的工作原理，建模过程中灵活运用软件的创新建模特性，无需完全依赖草图拉伸的传统流程，通过三维球快速复制、对齐柱塞零件，快速完成圆周均布的柱塞组件排布，大幅提升建模效率，同时保证各零件的装配干涉检查全部通过，整体模型既具备工业设计的严谨性，又通过透明材质的运用实现了结构可视化的展示效果，清晰呈现轴向柱塞泵作为液压系统核心动力元件的内部构造特点。
