挤压铝型材Krieger15×160结构三维设计

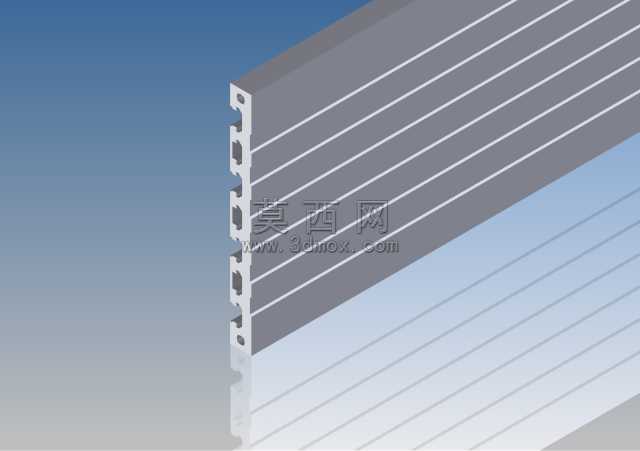

本作品为挤压铝型材Krieger15×160的三维参数化配置模型，建模阶段采用Autodesk Inventor完成全参数化草图绘制与特征构建，首先基于工业铝型材的通用挤压成型逻辑绘制截面轮廓草图，精准还原型材单侧的多道卡槽安装位、侧边定位缺口以及端面的连接孔位结构，对截面草图施加全尺寸约束与几何约束，确保15mm厚度、160mm幅宽的核心尺寸精度可控，后续通过拉伸特征生成指定长度的型材基体，再对侧边的卡槽、定位槽进行细节切削特征处理，还原挤压铝型材一体成型的结构特征。材质设置阶段选用6063铝合金的材质参数，调整漫反射、粗糙度与金属度参数，还原工业铝型材阳极氧化后的哑光银灰色金属质感，渲染阶段采用正交等轴测视角，搭配浅蓝渐变背景与柔和的环境光，清晰呈现型材的多道平行散热/安装筋条结构、侧边连续的T型卡槽结构，以及端面的连接安装孔位细节，直观展示型材的截面特征与整体形态。设计思路围绕工业挤压铝型材的实际应用场景展开，该型材幅宽160mm、厚度15mm，侧边的连续卡槽可用于搭配工业铝型材专用的T型螺栓、螺母等连接件，实现框架结构的快速组装，多道平行筋条在保证型材整体结构强度的同时，有效降低型材自重，提升型材的抗弯抗扭性能，建模过程中严格遵循挤压铝型材的成型工艺要求，所有截面特征均满足挤压生产的壁厚均匀要求，避免出现壁厚突变导致的挤压成型缺陷，同时对安装卡槽的尺寸公差进行参数化预留，确保模型可直接导出工程图用于生产加工参考，也可导入各类装配场景中完成工业框架、设备护罩、工作台支架等结构的组装设计，模型同时导出STEP、IGES等通用三维格式，可兼容多数主流三维设计软件，满足不同设计场景下的调用需求。
